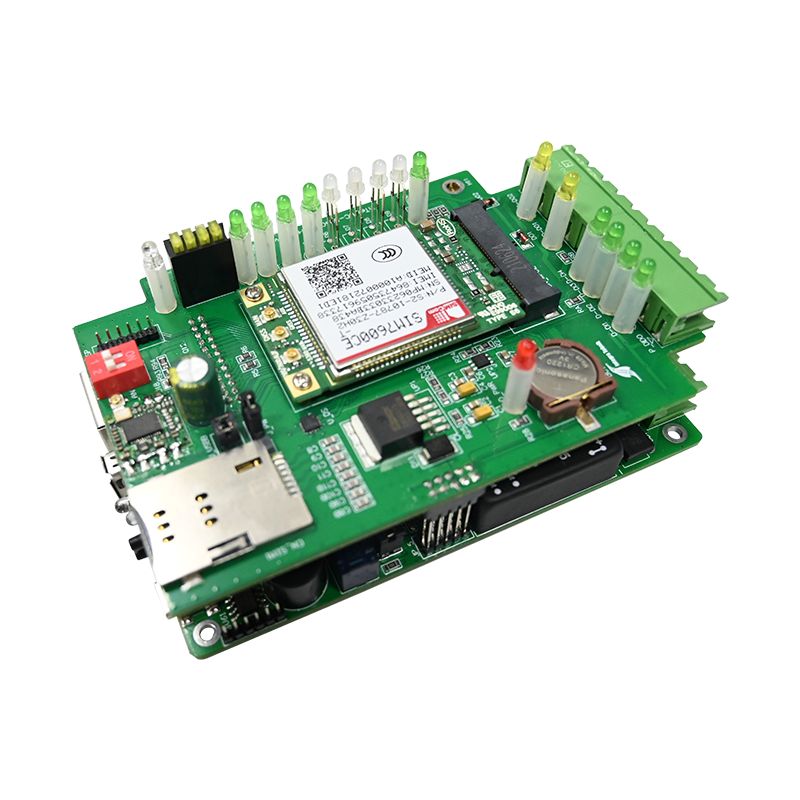

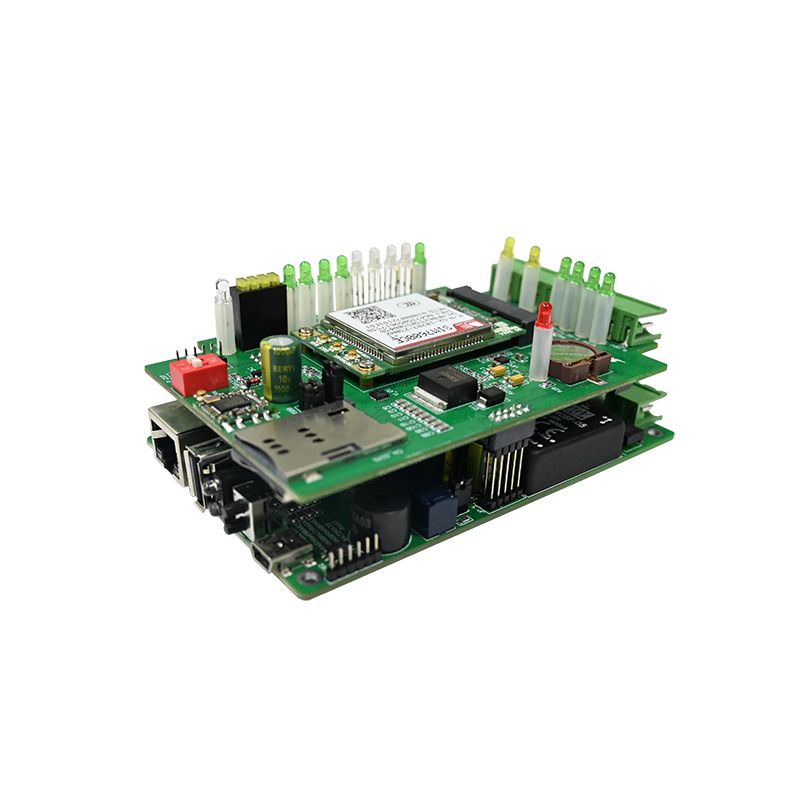

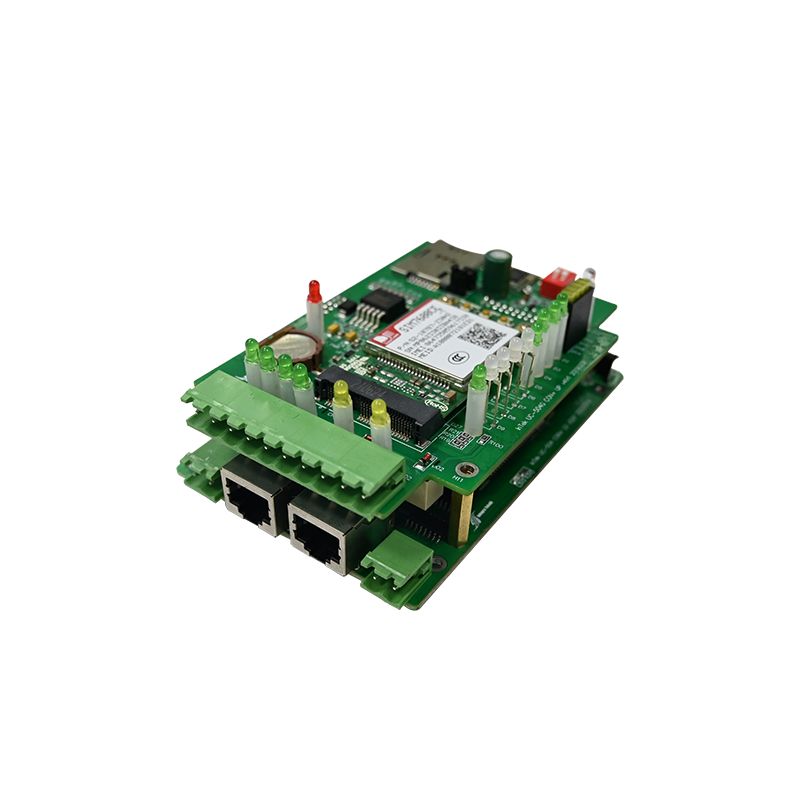

Tilgangskontroll PCBA

UNIXPLORE-tilgangKontroll PCBAer utviklet for sikkerhetsutstyrsmerker, systemintegratorer for adgangskontroll og leverandører av intelligente byggløsninger som søker pålitelige og skalerbare elektroniske adgangskontrollløsninger. Denne kommersielle tilgangskontroll-PCBAen kombinerer rask autentiseringsbehandling, stabil relékontroll, kryptert kommunikasjon og fleksibel offline-administrasjon til en kompakt og holdbar PCB-plattform.

Hva er en tilgangskontroll PCBA?

En tilgangskontroll PCBA er den elektroniske hjernen inne i kortlesere, tastaturer, biometriske skannere og dørkontrollere. Den behandler legitimasjonsdata, tar autentiseringsbeslutninger og utløser låseaktuatorer. I motsetning til kort for generelle formål, må en PCBA håndtere kryptering av sikkerhetsgrad, feilsikker relélogikk og uavbrutt strøm under korte strømbrudd.

Hvis du velger feil PCBA for tilgangskontroll, fører det til dørangrep som ikke låser seg, legitimasjon som tar sekunder å verifisere, eller fullføre systemlåsing i perioder med høy trafikk.

Kjernefunksjoner til en tilgangskontroll-PCBA

• Avlesning av legitimasjon – Wiegand, OSDP eller seriell inngang fra RFID/hid-kortlesere
• Autentiseringslogikk – Onboard database (offline) eller relé til vertskontroller
• Relékontroll – Tørre kontaktutganger for magnetiske låser eller elektriske slutter
• Inngangsovervåking – Dørposisjonssensor (reedbryter) og forespørsel om å gå ut (REX)-knapp
• Anti-sabotasjedeteksjon – Kassets åpen sensor og minnesabotasjebeskyttelse

Typisk Apapplikasjoner

Detaljerte tekniske parametere

Følgende spesifikasjoner representerer en tilgangskontroll-PCBA av kommersiell kvalitet som er egnet for kontorer, leiligheter og industrianlegg.

Elektriske egenskaper

Inn- og utgangsgrensesnitt

Minne og brukerkapasitet

Fysisk og miljømessig

• Borddimensjoner – 85 mm x 55 mm (standard) eller 100 mm x 70 mm (med kabinett)
• Montering – Fire 3,5 mm hull for avstander
• Driftstemperatur – -20°C til +65°C
• Lagringstemperatur – -40°C til +85°C
• Fuktighetstoleranse – 10 % til 90 % RF (ikke-kondenserende)
• Batteribackup – Valgfri 3,7V Li-ion eller 12V bly-syre ladekrets

Sikkerhetsfunksjoner

• Kryptering – AES-128 for OSDP-kommunikasjon
• Sabotasjedeteksjon – Åpent kabinett utløser relélås og alarmutgang
• Watchdog-timer – Automatisk tilbakestilling etter 5 sekunder med prosessorlåsing
• Flash-minnebeskyttelse – Kontrollsumbekreftelse ved oppstart

Hvordan denne tilgangskontroll-PCBAen sammenlignes

Vanlige spørsmål om tilgangskontroll PCBA

Disse tre spørsmålene stilles av sikkerhetssystemintegratorer, anleggsledere og maskinvareingeniører som evaluerer PCBA-løsninger for tilgangskontroll.

Spørsmål 1: Hva er forskjellen mellom feilsikre og feilsikre relékonfigurasjoner på en PCBA for tilgangskontroll, og hvilken bør jeg bruke?

Svare:Forskjellen avgjør om dørene låses eller låses opp under et strømbrudd. Feilsikret (også kalt power-to-open) betyr at reléet må aktiveres for å låse opp døren. Når strømmen går, går reléet tilbake til hviletilstand, noe som holder døren låst. Dette brukes til sikkerhetsdører, serverrom og kontanthåndteringsområder der det er viktigere å holde inntrengere ute enn enkel utgang. Fail-safe (power-to-lock) betyr at reléet må aktiveres for å låse døren. Når strømmen går, låses døren automatisk opp. Dette kreves av brannforskrifter for nødutganger, trapperomsdører og enhver utgangsvei der folk må rømme ved strømbrudd. De fleste PCBA-kort for tilgangskontroll har et tørt kontaktrelé konfigurert som Form C (COM, N/O, N/C). For feilsikring, koble låsen til N/O-terminalen. For feilsikker, koble låsen til N/C-terminalen. Kontroller alltid lokale brannforskrifter før du velger – NFPA 101 krever feilsikker på alle utgangsdører i næringsbygg. For dører som krever både sikkerhet og brannoverholdelse, bruk en feilsikker lås pluss et batteribackuppanel som holder tilgangskontroll-PCBAen drevet i 4-8 timer etter strømbrudd.

Spørsmål 2: Kan denne tilgangskontroll-PCBAen fungere offline uten nettverkstilkobling, og hvor mange brukere kan den lagre lokalt?

Svare:Ja. Denne PCBAen fungerer helt offline i frittstående modus. All brukerlegitimasjon, tilgangsplaner og hendelseslogger lagres i flashminnet ombord. Standardkonfigurasjonen har plass til 1 000 brukere med 10 000 hendelseslogger uten ekstra kostnad. En utvidet versjon (kan oppgraderes via fastvare) har plass til 10 000 brukere og 50 000 hendelser. Frakoblet drift krever en programmeringsenhet for innledningsvis å laste brukere – enten et dedikert hovedkort (det første kortet som er programmert definerer administratorrettigheter), et kablet tastatur koblet til en hjelpeinngang, eller en midlertidig bærbar PC-tilkobling via konfigurasjonsporten (TTL eller RS-232). Når den er programmert, tar PCBA for tilgangskontroll autentiseringsbeslutninger lokalt på under 50 millisekunder. Ingen sky, ingen verts-PC, ingen Ethernet-kabel er nødvendig. Dette gjør offline PCBA-design ideelle for eksterne porter, konstruksjonstilhengere og små kontorer der det er upraktisk å kjøre nettverkskabler. For å hente hendelseslogger fra et offline-kort, må du koble til en bærbar datamaskin eller bruke en bærbar dataoverføringsenhet. Sanntidsovervåking krever en nettverkstilkoblet tilgangskontroll PCBA med Ethernet eller Wi-Fi.

Spørsmål 3: Hvordan kobler jeg en Wiegand-leser til denne tilgangskontroll-PCBAen, og hva er maksimal kabelavstand?

Svare:Wiegand-grensesnittet bruker tre aktive signaler: Data 0 (D0), Data 1 (D1) og jord (GND). Noen lesere krever også +12V strøm. Følg denne ledningstabellen:

Maksimal kabelavstand for Wiegand ved 12V avhenger av trådmåler og kabelkapasitans:

Bruk flertrådet, skjermet, tvunnet-par-kabel med avløpsledning. Koble skjermen til jord kun ved tilgangskontroll PCBA-enden (aldri ved leseren) for å unngå jordsløyfer. For avstander som overskrider disse grensene, installer en Wiegand-repeater eller bytt til OSDP (RS-485), som pålitelig når 1200 meter (4000 fot). Test alltid med en lang kabel på benken før endelig installasjon – signalforringelse kan forårsake intermitterende kortlesninger som er vanskelige å feilsøke på stedet.

Beste praksis for installasjon for PCBA for tilgangskontroll

Selv en høykvalitets tilgangskontroll PCBA mislykkes hvis den installeres feil. Følg disse retningslinjene.

Monteringssted

• Inne i det sikre området – Plasser kontrolleren innenfor den beskyttede sonen (ikke over døren på utsiden)
• Høyde – 1,5 til 1,8 meter for tastaturtilgang under programmering
• Kapsling – Bruk en låsbar metallboks for kommersielle installasjoner
• Separasjon – Hold vekselstrømledninger (120/240V) minst 30 cm unna lavspentledninger

Kablingsretningslinjer for reléer

Vanlige ledningsfeil

Testsjekkliste før distribusjon

Kjør denne sekvensen på hver tilgangskontroll PCBA før du forlater benken.

Benk Test Prosedyre

1. Påfør 12V DC og mål strøm (40-60mA typisk ved tomgang)
2. Presenter et gyldig kort – relé skal klikke og LED endre status
3. Mål kontinuitet over N/O reléterminaler (bør lukke for programmert holdetid)
4. Vis et ugyldig kort – relé må ikke aktiveres
5. Aktiver REX-inngang – døren må låses opp uten legitimasjon
6. Åpne kabinettet – sabotasjeutgang må endre tilstand
7. Simuler brannalarminngang – alle feilsikre releer må slås av

Kriterier for bestått/ikke bestått

Referanse til nøkkelspesifikasjoner

Behold denne blokken for anskaffelse og ingeniørreferanse.

Access Control PCBA – Kommersiell karakter

• Inngang: 9-24V DC, 60mA standby
• Lesergrensesnitt: Wiegand 26/34-bit eller OSDP (RS-485)
• Brukerkapasitet: 1 000 (standard) / 10 000 (utvidet)
• Hendelseslogg: 10 000 hendelser
• Releer: Lås (5A) + Aux (2A)
• Innganger: Dørsensor, REX, brannsperre
• Driftstemperatur: -20°C til +65°C

• Sikkerhet: AES-128, vakthund, sabotasjedeteksjon
