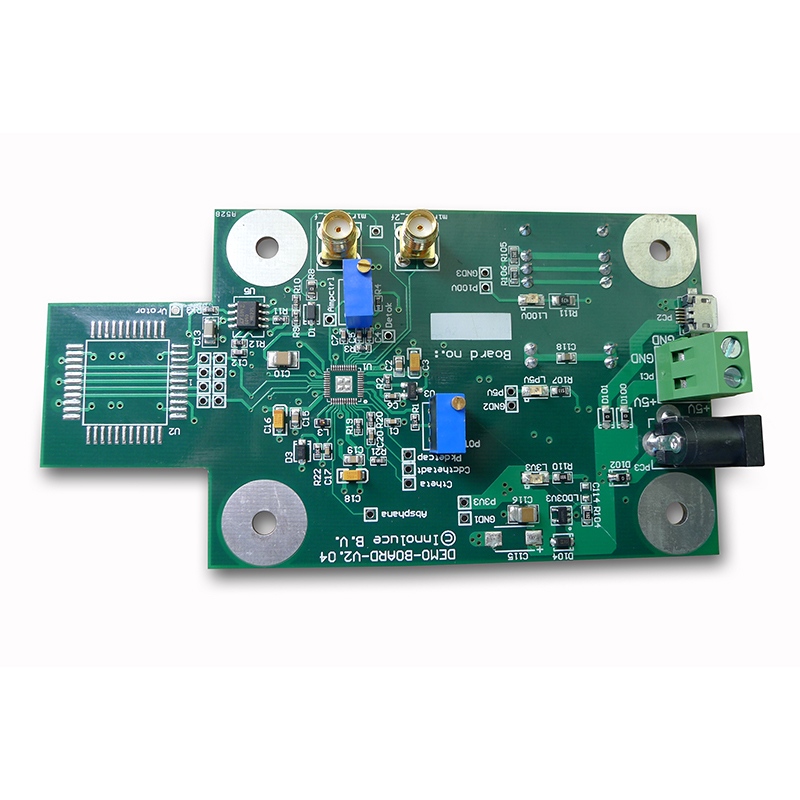

Kjernepålitelighetskrav for babymonitor PCBA
Pålitelighet starter med spesifikasjoner. Ikke gjett spedbarnsromforhold.
Miljø- og driftsparametre
Parameter Nødvendig SpesifikasjonHvorfor det betyr noe Driftstemperatur 0°C til 45°CBarnehagevarmere og åpne vinduer Fuktighetstoleranse10%--90% ikke-kondenserende Luftfuktere og sikling Kontinuerlig driftstid72 timer minimum Foreldre glemmer å lade.Dråpeoverlevelse1,5 m på teppeSmåbarn kaster babyenhet 1% dubb i nærheten av babyenhet.

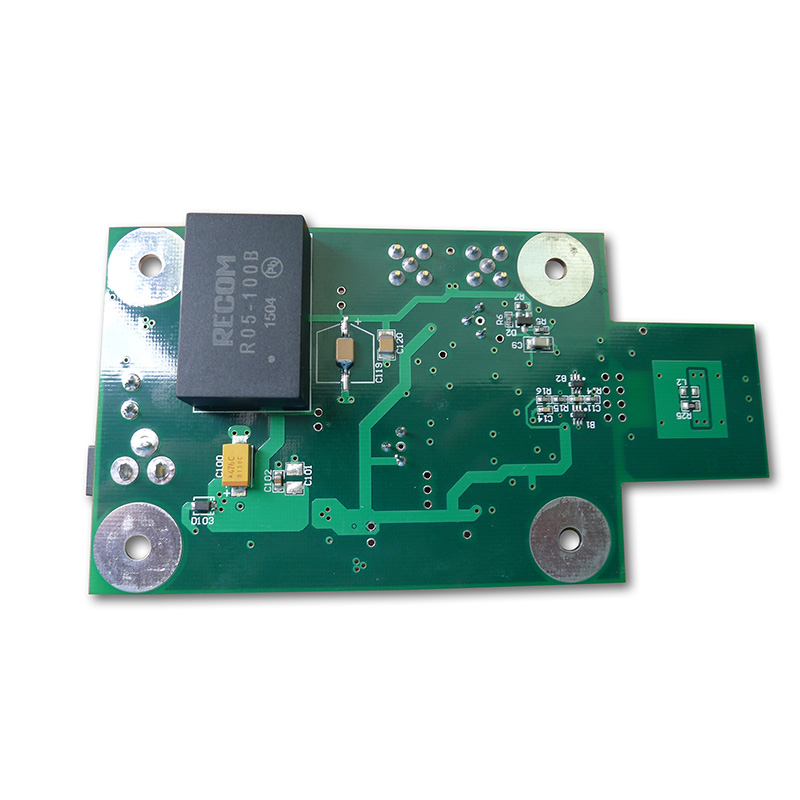

Power Architecture for 24/7 drift
Power RailComponentPlitelighet Funksjon BatteriladerLineær lader med termisk regulering Forhindrer litiumbrann3,3V digitalDC-DC (2 MHz-svitsj) Holder støy over lydbåndet3,0V RFultra-lavstøy LDO (10 µVrms)Ingen sporer på 2,4 GHz1,8V-grense CULDO med kort strømgrense CULDO
Kritisk: Legg til en superkondensator (0,47F, 5,4V) etter batteribeskyttelses-IC. Dette tillater 10 sekunders opptak etter lavt batterinivå.
Komponentvalg for høy MTBF
Mean Time Between Failures (MTBF) for en babymonitor PCBA bør overstige 50 000 timer. Nedenfor er velprøvde valg.
Trådløst brikkesett og antenne
Velg et brikkesett med:
- Integrert PA(utgangseffekt ≤ +10 dBm for å møte sikkerhetsstandarder for spedbarn)
- Lytt-før-snakk(unngå forstyrrelser med trådløse telefoner)
- Frekvenshopping(40+ kanaler)
Brikkesett FamilieFordel UlempeNordisk nRF52-serien Lav søvnstrøm (0,5 µA)Begrenset videobåndbreddeSilicon Labs EFR32Utmerket ADC for lydStørre pakke (QFN48)Texas Instruments CC26xx-40°C til +85°C vurdering Krever ekstern balun
Antennevalg: Bruk en buktet invertert-F-antenne (MIFA) på PCBA-kanten. Hold 10 mm klaring fra metallgjenstander (høyttalermagneter, batteripakker).
Lydinngang og prosessering
KomponentSpesifikasjonPlitelighet Merk MikrofonMEMS, -38 dBV følsomhetSilikondeksel for siklemotstandForforsterkerForsterkning 40 dB, støy < 5 nV/√HzAC koblet med 0,1 Hz HPF (fjern rumling)VOX-terskelJusterbar fra -40 til -30 dBFSDigital forhindrer chatteringSpeaker ampClass-D, 1,5 W inn i 8Ω ferrittperle på utgangsledninger (reduser EMI)
Temperaturføling (kritisk sikkerhetsfunksjon)
Plasser en termistor (NTC, 10 kΩ ved 25°C) på babyenhetens PCBA nær lade-IC. Firmware må:
- Logg temperatur hvert 30. sekund
- Slå av lading ved 50°C
- Send trådløs varsling til foreldreenheten ved 45°C

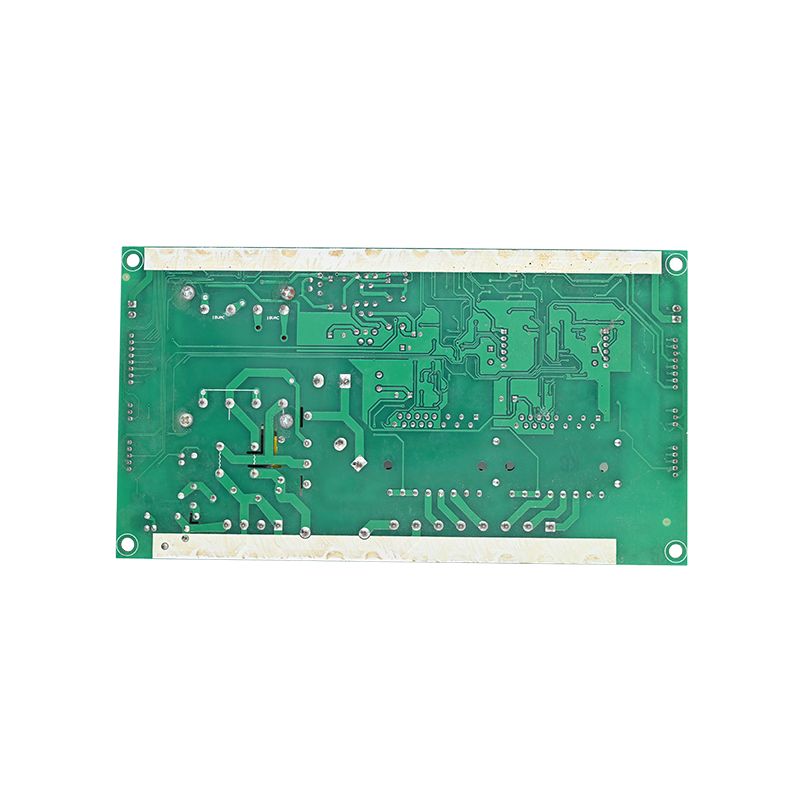

PCB-oppsett for lav RF-lekkasje og lydkvalitet
En støyende babymonitor PCBA forårsaker statisk elektrisitet og frafall. Følg disse reglene.
Lagstabling og jording
LayerFunctionConstraintTopRF (antennemating, brikkesett)Koplanar bølgeleder med jordInner 1Kontinuerlig jordIngen splittelser under RF-seksjonIndre 2Strøm (3,3V, 1,8V)Øy under hver LDOBottomLyd, knapper, LED Hold digitale spor unna mikrofoninngang
Regel: Plasser en 0,1 µF kondensator ved hver strømpinne. Bruk størrelse 0402 for lav induktans.
Lydisolasjon fra bakken
Digital jord og analog jord må møtes på ett enkelt punkt under kodeken. Bruk ferrittkuler (600Ω ved 100 MHz) mellom jordplan, men bare etter å ha verifisert at ingen jordsløyfer.
Sjekk med oscilloskop: Probemikrofonutgang under overføring av RF. Støy bør holde seg under 2 mV topp-til-topp.
Sjekkliste for validering og sertifisering
Før produksjon, test hver babymonitor PCBA mot disse seks standardene.
TestmetodePass/Fail CriteriaAudio dropout Gå 30 meter unna med 3 vegger< 3 dropouts per minutt som varer >100 msBatteri kjøretid Kontinuerlig VOX ved 65 dB SPL> 70 timer for 2000 mAh batteriLadesikkerhetKorte batteriterminalerPCBA, går ikke i hiccuper overex-modus ved siden av Wi-Fi-ruter (2,4 GHz) Ingen permanent desensibiliseringSirkelmotstand Saltspray på mikrofonporten Lyd går tilbake til normalt etter tørking Overutlading Batterispenning 2,8VMCU slår av RF, beholder RTC
Vanlige spørsmål -- Vanlige spørsmål om pålitelig babymonitor PCBA
Q1: Hva er den vanligste skjulte feilen i babymonitor PCBA-design?
EN:Mikrofonstøy fra keramiske kondensatorer plassert nær lydinngangsbanen. Når babyenheten vibrerer (fra en bassinmotor eller et leketøy som har mistet), genererer klasse 2 dielektriske hetter (X7R, X5R) piezoelektriske spenninger på opptil 5 mV. Dette kobles inn i mikrofonforforsterkeren og produserer hørbare klikk eller rumling. Løsningen er todelt: 1) Bruk C0G (NP0) kondensatorer for all lydkopling og avkobling i første forsterkningstrinn. 2) Hvis X7R er uunngåelig, roter kondensatoren fysisk 90 grader på PCBA slik at mekanisk påkjenning er på linje med elektroderetningen. Valider alltid med et vibrasjonsbord ved 20 Hz, 1 Grms.
Spørsmål 2: Hvordan påvirker batterikjemivalget lang levetid for babymonitorens PCBA?
EN:Tre kjemier produserer svært forskjellige feilmoduser:
- Li-ion (18650): Høyeste energitetthet, men krever presis CC/CV-lading. En manglende sensor for negativ temperaturkoeffisient (NTC) fører til termisk løping. Bruk kun med autentiserte batteripakker som inneholder beskyttelses-IC.
- LiFePO4: Tryggere (ingen termisk løping under 150°C) og lengre sykluslevetid (2000 sykluser). Lavere spenning (3,2V nominell) krever imidlertid en boost-omformer for 3,3V-logikk, noe som øker kostnadene og krusningsstøyen.
- NiMH(lavkostdesign): Veldig tilgivende, men lider av minneeffekt. PCBA-en må inkludere en utladningskrets hver 30. syklus for å rekalibrere drivstoffmåleren. Uten dette faller kjøretiden med 50 % etter 6 måneder.
For en pålitelig babymonitor PCBA, velg LiFePO4 for sikkerhet eller kvalitets Li-ion med dobbel overspenningsbeskyttelse (IC + PTC).
Spørsmål 3: Kan jeg bruke samme PCBA-design for babymonitorer med kun lyd og video?
EN:Nei, og et forsøk på dette introduserer tre spesifikke pålitelighetsproblemer:
- Minnebåndbredde-- Bare lyd trenger 64 kB RAM. Video krever minst 2 MB for komprimerte rammer. En delt PCBA med ekstern RAM legger til lange spor som mislykkes i ESD-testing.
- RF driftssyklus-- Lyd overfører 10 % av tiden. Video overfører 80 % av tiden. Den samme 2,4 GHz PA overopphetes i videomodus, og reduserer forsterkningen med 6 dB etter 20 minutter. Du trenger en termisk via-array under PA for videodesign.
- Kraftlevering-- Audio babymonitor PCBA topper ved 200 mA. Videoen topper ved 600 mA. Et vanlig PCB-oppsett med tynne strømspor (0,25 mm) forårsaker spenningsfall som tilbakestiller kameramodulen. Videodesign krever 0,6 mm spor eller en separat 1A buck-konverter.
Bygg to separate PCBAer. Kun lyd bruker et 2-lagskort. Video krever 4 lag med kontrollert impedans.
Produksjonstesting for null spedbarnsrisiko
Hver montert babymonitor PCBA må bestå:
TeststasjonVarighet AvvisningskriterierLydsløyfetilbake10 sekunderTHD > 1 % ved 1 kHz Batterisimulator30 sekunder Ladestrøm > 50 mA under 3.0VRF-følsomhet5 sekunder Pakkefeilfrekvens > 1 % ved -95 dBmOvertemperatur60 sekunderAlle punkt > 60°C etter full lading
Sjekkliste for endelig designgjennomgang
VarebekreftelseSkjematiskAlle innganger har ESD-beskyttelse (8 kV-kontakt)BOMC-kondensatorspenningsklassifisering ≥ 2× forventet (f.eks. 10V for 5V-skinne)MekaniskIngen høye komponenter (høyde > 4 mm) i nærheten av gripeområder FirmwareWatchdog-timeren tilbakestiller MCU hvis VOX henger i > 5 minutter Part6P16o (FCC-audio) sikkerhet)
Å designe en pålitelig babymonitor PCBA betyr å prioritere spedbarnssikkerhet fremfor kostnadsreduksjon. Et godt bygget brett opererer stille gjennom tanndannelse og raserianfall. Test med ekte barnehageforhold -- hvitstøymaskiner, dimmerlys og mikrobølgeovner. Det er den eneste måten å tjene foreldrenes tillit.
