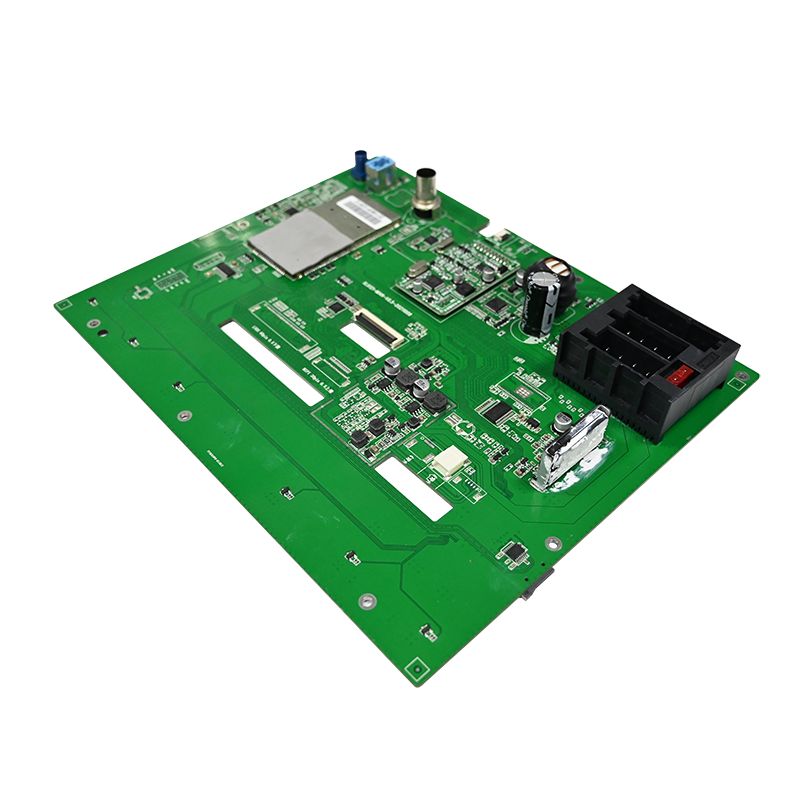

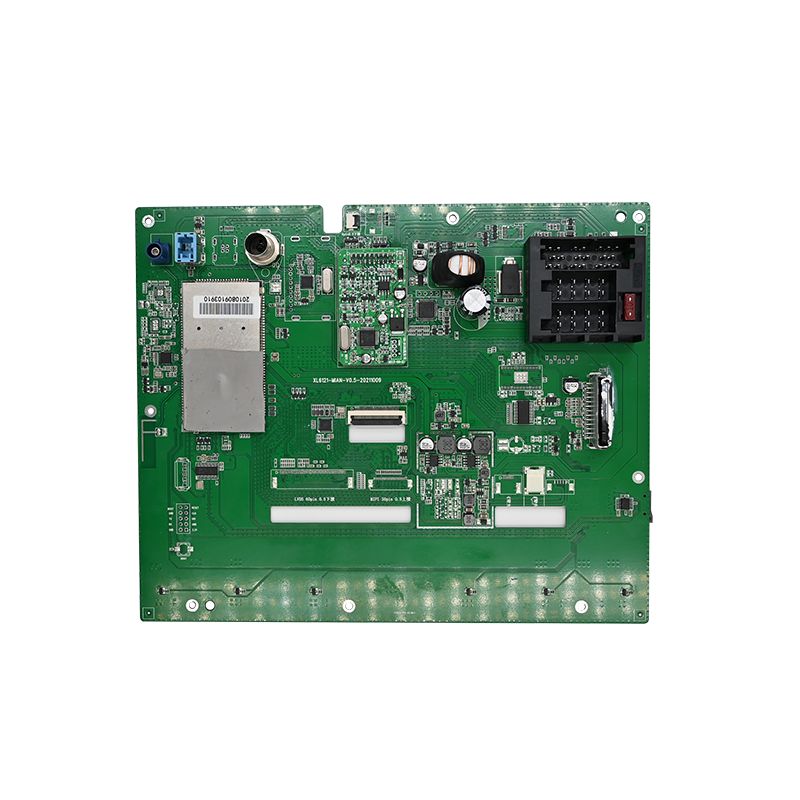

Dash Cam PCBA

Kjernekvalitetsspesifikasjoner for Dash Cam PCBA

Definer disse parameterne før komponentinnkjøp. Hver beslutning kommer fra termiske og vibrasjonskrav.

Driftsmiljø for bilbruk

Termisk styringsbudsjett

Kritisk: Reduser alle elektrolytiske kondensatorer til 50 % spenningsklassifisering ved 105 °C. En 6,3V-hette på 5V-skinne svikter innen 6 måneder.

Komponentvalg for høykvalitets Dash Cam PCBA

God kvalitet starter med deler av bilindustrien. Komponenter av forbrukerkvalitet forårsaker feltfeil.

Bildesensor og linseenhet

Unngå rullende lukkersensorer uten global tilbakestilling. Rask bevegelse gir skjevheter som gjør platene uleselige.

Prosessor og minnearkitektur

Pålitelighetsregel: Bruk en egen LDO for DDR-minnereferansespenningen (VREF). Å knytte den til VDD via motstandsdeler forårsaker bitsvipper over 70°C.

Strømforsyningskjede (mest kritisk)

En dash cam PCBA svikter her mer enn noe annet sted.

Injiser 200 mVpp rippel ved 100 kHz på 12V inngang. Videoen skal ikke vise horisontale streker.

PCBA-oppsett for signalintegritet og varmespredning

Layout bestemmer om en dash cam PCBA registrerer pålitelig eller låser seg i trafikken.

Lagstabelanbefaling (minimum på 6 lag)

Kritiske rutingsregler

DDR3L-spor – 50Ω ±10 % impedans, gruppe 8 spor innenfor 0,5 mm lengde
MIPI CSI (sensor til SoC) – differensialpar, lengdemismatch < 0,2 mm
SD-kortspor – serie 22Ω motstander nær SoC for oversvingskontroll
Krystall (27 MHz) – vaktring med jordede viaer, ingen strømplan under

Produksjonsprosesskontroller for konsistens

Dashcam PCBA av høy kvalitet krever statistisk prosesskontroll (SPC) på hver linje.

Loddelim og reflow

Optisk og røntgeninspeksjon

AOI (automatisert optisk) – kontrollerer komponentpolaritet, loddebroer, løftede ledninger
AXI (røntgen) – obligatorisk for BGA-pakker (SoC og DRAM). Tomromsforhold under ball < 25 %
IKT (in-circuit test) – verifiserer strømskinner, klokker og tilbakestillingssignaler før fastvaren blinker

Valideringstester før masseproduksjon

Hver dash cam PCBA-design må bestå disse seks testene.

FAQ – Vanlige spørsmål om Dash Cam PCBA Quality

Spørsmål 1: Hvorfor mislykkes mange dash cam PCBA-design etter 6 måneders parkeringsmodus?
A: Den primære feilen er superkondensator eller batteridegradering fra kontinuerlig topplading ved høy varme. Parkeringsmodus holder dashbordets PCBA aktiv i 12+ timer daglig ved 60–80°C frontrutetemperaturer. Tre spesifikke feil oppstår:
1. Superkondensator ESR-stigning – Standard 2,7V/10F-kapper øker ekvivalent seriemotstand fra 50 mΩ til over 1Ω etter 2000 timer ved 70°C. Dette forhindrer den endelige filspylingen når tenningen slår av. Bruk automotive supercaps vurdert til 85 °C med initial ESR < 30 mΩ.
2.LDO termisk avstengning – 3,3V LDO driver bevegelsesdeteksjon mens den er parkert. Uten en dedikert buck-omformer (90 % effektiv mot 60 % for LDO), overskrider overgangstemperaturen 125 °C. Bytt til en synkron buck med spredt spektrum.
3.RTC-batterilekkasje – Coincell backup-batterier (CR1220) lekker elektrolytt over 80 °C, og korroderer spor i nærheten. Bytt ut med en 0,1F superkondensator for RTC backup – ingen lekkasjerisiko.
Verifiser alltid parkeringsmodus med termisk kamera etter 4 timer i en 50°C ovn.

Spørsmål 2: Hvordan påvirker plassering av PCBA-komponenter nattvideokvalitet i dashbordkameraer?
A: Komponentplassering påvirker elektrisk støykobling til bildesensorens analoge strøm- og klokkelinjer. Tre plasseringsregler påvirker nattopptak direkte:
Hold bytteregulatorer 30 mm unna sensoren – 2 MHz-rippelen fra en DC-DC-omformer kobles til sensorens 2,8V analoge skinne hvis sporene går parallelt. Mål med en spektrumanalysator – enhver sporre over -85 dBV ved pikselklokkefrekvensen skaper vertikale bånd i lite lys.
Separat digital I/O fra MIPI-baner – SD-kortdatalinjer (opptil 200 MHz harmoniske) stråler inn i den differensielle MIPI-klokken når de rutes på tilstøtende lag. Legg til et jordet via gjerde mellom SDIO og MIPI regioner.
Plasser frakoblingshetter innenfor 1 mm fra sensoren – En 4,7 µF keramisk hette ved hver strømstift absorberer høyfrekvent støy. Caps lengre enn 2 mm øker støyen med 15 dB, synlig som horisontale striper i skygger.
En godt lagt dash cam PCBA produserer ren nattvideo der skiltene kan leses ved 5 lux. Dårlig layout legger til gjenstander som mislykkes i rettsmedisinsk vurdering.

Spørsmål 3: Kan jeg bruke samme dashbord-kamera PCBA for front- og bakkameraer?
A: Nei, på grunn av tre maskinvareforskjeller som ikke kan løses med fastvaren alene:
Objektivfokusavstand – Frontkameraer krever uendelig fokus (3 meter til horisonten). Kameraer bak trenger nærfokus (0,5 meter til støtfanger) for kombi-interiør. Objektivets høyde avviker med 1,2 mm. En vanlig PCBA med justerbar linseholder koster mer enn to dedikerte design.
Bildesensororientering – Frontkameraer er montert oppreist. Bakkameraer monteres ofte opp-ned (headliner til glass). Sensoren leser piksler fra topp til bunn. Å snu bildet digitalt legger til en 1-frame latency (33 ms ved 30 fps), noe som forårsaker synkroniseringsfeil i tokanalsopptak. Innstilling for flip via register for maskinvare krever forskjellige sensorkonfigurasjonsfiler.
Termisk miljø – Bakruten mottar 30 % mindre solenergi enn foran. En frontoptimalisert PCBA med aggressiv kraftregulering vil kanskje aldri aktivere kjøling på baksiden, noe som fører til at kondensatoren aldri samsvarer. To års drift vil vise at frontenheten svikter før den bakre.
Design i stedet et felles hovedkort med to mesaninsensorkort. Base dash cam PCBA holder prosessor og strøm. Hvert sensorkort har sitt eget objektivfeste, orienteringsstifter og termisk putetykkelse. Denne tilnærmingen reduserer totale SKU-er samtidig som bildekvaliteten bevares.

Produksjonsmål for god kvalitet

En dashcam PCBA av god kvalitet overlever tre år med daglige temperatursvingninger, vibrasjoner og spenningstransienter. Design med bilreduksjon, valider med termisk bildebehandling og kontroller hvert produksjonsparti. Denne tilnærmingen gir dashbordkameraer som fanger øyeblikket som betyr noe.
