Feilanalyse og feilsøking i PCBA -behandling

I prosessen med PCBA (Printed Circuit Board Assembly) Behandling, feilanalyse og feilsøking er viktige koblinger for å sikre produktkvalitet og produksjonseffektivitet. Ved å systematisk identifisere og løse feil, kan produktsikkerhet forbedres og produksjonskostnadene kan reduseres. Denne artikkelen vil utforske vanlige feiltyper, analysemetoder og feilsøkingsstrategier i PCBA -prosessering for å hjelpe selskaper med å forbedre produksjonskvaliteten og effektiviteten.

Vanlige feiltyper

1. Loddefeil

Loddefeil er de vanligste problemene i PCBA -prosessering, inkludert kald lodding, kald lodding, loddebroer og manglende loddefuger. Kald lodding manifesteres som dårlig kontakt med loddefuger, noe som resulterer i ustabil elektrisk signaloverføring; Loddebroer refererer til lodd som strømmer til områder som ikke skal kobles til, og danner en kortslutning; Manglende loddefuger refererer til loddefuger som ikke er fullstendig dannet, noe som resulterer i åpne kretsproblemer.

2. Åpne kretskrets for kretskort

Åpne kretsproblemer refererer til det faktum at noen linjer eller loddefuger på kretskortet ikke danner en pålitelig elektrisk tilkobling. Vanlige årsaker inkluderer dårlig lodding, skadet PCB -underlag og designfeil.

3. Kortslutningsproblemer

Kortslutningsproblemer refererer til utilsiktet kontakt av to eller flere kretsdeler på kretskortet som ikke skal kobles til, noe som resulterer i unormal strømstrøm, noe som kan skade kretskortet eller komponentene. Vanlige årsaker inkluderer loddeoverløp, kortslutning av kobbertråd eller utilsiktet kontakt forårsaket av forurensninger.

Feilanalysemetode

1. Visuell inspeksjon

Ved å bruke et mikroskop eller høy omtalt kamera for visuell inspeksjon kan detektere loddefugfekter, åpne kretsløp og kortslutning. En detaljert visuell inspeksjon av kretskortet kan raskt identifisere åpenbare feil.

Kontroller loddefugene: Observer form og tilkoblingsstatus for loddefugene for å bekrefte om det er en falsk loddefuger eller kaldt loddefuger.

Sjekk kretsen: Kontroller om kretsen på kretskortet er intakt og om det er en åpen krets eller kortslutning.

Implementeringsstrategi: Utfør visuelle inspeksjoner regelmessig, finn og registrere problemer, og ta reparasjonstiltak i tide.

2. Elektrisk testing

Elektrisk testing inkluderer funksjonell testing, kontinuitetstesting og isolasjonstesting, som kan oppdage den faktiske arbeidsstatusen og elektrisk tilkobling av kretskortet.

Funksjonell testing: Utfør funksjonell testing etter montering for å bekrefte om kretskortet fungerer som de skal i henhold til designkravene.

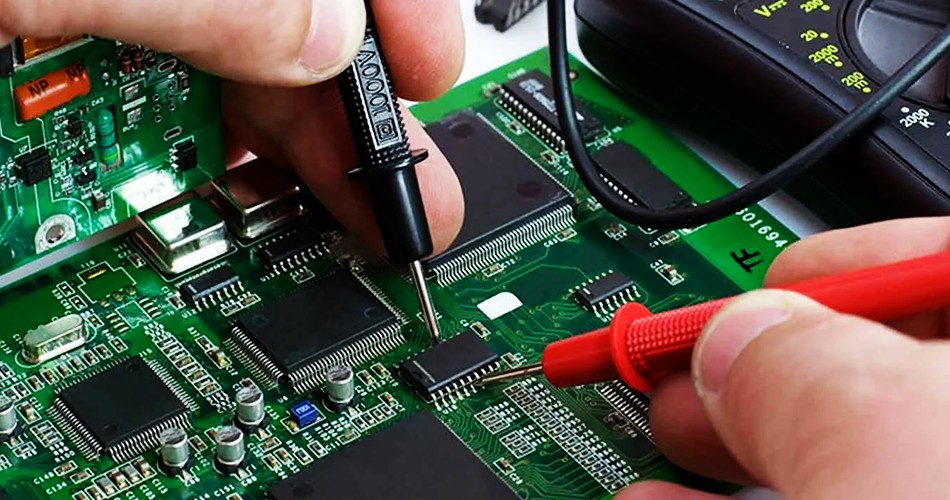

Kontinuitetstesting: Bruk et multimeter for å teste de forskjellige tilkoblingspunktene til kretskortet for å sjekke om det er et åpent kretsproblem.

Isolasjonstesting: Test isolasjonsytelsen til kretskortet for å sikre at det ikke er noen tilfeldig kortslutning i forskjellige deler av kretskortet.

Implementeringsstrategi: Gjennomføre systematisk elektrisk testing under og etter produksjon for å oppdage og løse problemer på en riktig måte.

3. Røntgeninspeksjon

Røntgeninspeksjon er en effektiv metode for å oppdage skjulte defekter, spesielt for å oppdage loddefugerproblemer som ikke er enkle å direkte observere, for eksempel BGA (ballnettgruppe).

Kontroller loddefuger: Kontroller loddekvaliteten til BGA-loddefuger gjennom røntgeninspeksjon for å bekrefte om det er kalde loddefuger eller loddebroer.

Oppdag intern struktur: Kontroller den interne strukturen til PCB for å identifisere mulige kortslutning eller åpne kretsløp.

Implementeringsstrategi: Konfigurer røntgeninspeksjonsutstyr for å utføre regelmessige og se interne inspeksjoner for å sikre loddeekvalitet.

Feilsøkingsstrategi

1.

For loddefeil som kalde loddefuger, kalde loddefuger og manglende loddefuger, er det vanligvis nødvendig med å reparere om reparasjon. Sørg for riktigheten av loddingsprosessen og juster loddingsparametrene for å oppnå gode lodderesultater.

Rengjør overflaten: Rengjør loddeoverflaten før du soldrer på nytt for å fjerne oksider og forurensninger.

Juster loddingsparametere: Juster temperaturen, tiden og loddebeløpet i henhold til loddingskravene for å sikre loddingskvalitet.

Implementeringsstrategi: For loddefeil, sveiser du på nytt og sjekk loddefugene for å sikre at loddeekvaliteten oppfyller standardene.

2. Bytt ut skadede deler

For problemer forårsaket av komponentskader, for eksempel åpne kretsløp og kortslutning, er det vanligvis nødvendig å erstatte de skadede delene. Forsikre deg om at de erstattede delene oppfyller designkravene og utfører lodde.

Identifiser skadede deler: Identifiser skadede deler gjennom elektrisk testing og visuell inspeksjon.

Bytt ut: Bytt ut skadede deler, og sveise på nytt og utfør funksjonell testing.

Implementeringsstrategi: Bytt ut skadede deler og sikre at kvaliteten på nye deler oppfyller kravene.

3. Reparer PCB -underlag

For PCB -substratskadeproblemer, for eksempel sprekker eller innselingskall, kan PCB -reparasjonsteknologier som kretreparasjon og underlagsarmering brukes.

Reparasjonskretser: Bruk ledende lim eller ledende ledning for å reparere skadede kretser.

Forsterk underlag: Forsterk underlaget for å redusere risikoen for fysisk skade.

Implementeringsstrategi: Reparer PCB -underlag og sørg for at de reparerte underlagene oppfyller brukskravene.

Sammendrag

IPCBA -prosessering, Feilanalyse og feilsøking er viktige koblinger for å sikre produktkvalitet. Gjennom identifisering av vanlige feiltyper, systematiske feilanalysemetoder og effektive feilsøkingsstrategier, kan avkastningshastigheten til produkter forbedres og produksjonskostnadene kan reduseres. Regelmessig visuell inspeksjon, elektrisk testing og røntgeninspeksjon kan bidra til å forbedre produksjonskvaliteten og bedriftens konkurranseevne ved å oppdage og løse problemer.
