Vanlige loddefeil og løsninger i PCBA -prosessering

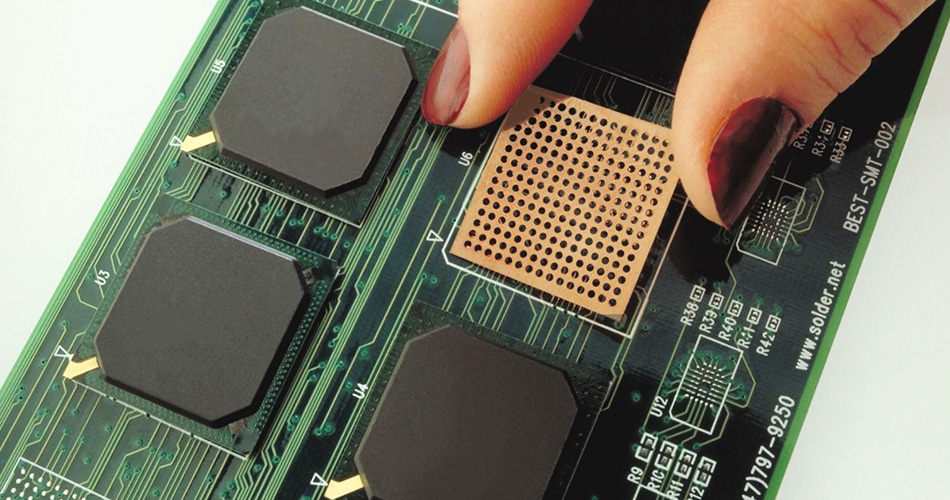

PCBA -prosessering (Printed Circuit Board Assembly) er en viktig del av elektronisk produktproduksjon, og kvaliteten på lodding påvirker direkte påliteligheten og ytelsen til produktet. Vanlige defekter i loddingsprosessen inkluderer loddefugersprekker, bro og kald lodding. Denne artikkelen vil utforske årsakene til vanlige loddefekter i PCBA -prosessering og gi tilsvarende løsninger.

1. Loddefuger

1. Årsak Analyse

Loddefuger Knekker refererer til sprekker av loddefugen i loddedelen etter avkjøling, noe som vanligvis er forårsaket av følgende årsaker:

Alvorlige temperaturendringer: Temperaturen endres for raskt under loddingsprosessen, noe som resulterer i konsentrert termisk spenning i loddefugen, og sprekker etter avkjøling.

Feil utvalg av lodde: Loddet som brukes er ikke sterkt nok til å motstå krympestressen etter at loddefugen avkjøles.

Substratmaterialproblem: Den termiske ekspansjonskoeffisienten til underlagsmaterialet og loddet er for annerledes, noe som resulterer i loddefuger.

2. Løsning

For problemet med loddefuger, kan følgende løsninger tas:

Kontrollloddstemperatur: Bruk en rimelig loddeemperaturkurve for å unngå for raske temperaturendringer og redusere termisk spenning på loddefugen.

Velg høyre lodde: Bruk høy styrke loddeting som samsvarer med den termiske ekspansjonskoeffisienten til underlagsmaterialet for å øke sprekkmotstanden til loddefugen.

Optimaliser substratmaterialet: Velg et underlagsmateriale med en termisk ekspansjonskoeffisient som samsvarer med loddet for å redusere den termiske belastningen til loddefugen.

2. Loddebroer

1. Årsak Analyse

Loddebro refererer til overflødig lodde mellom tilstøtende loddefuger, og danner en kortslutning av broen, som vanligvis er forårsaket av følgende årsaker:

For mye lodde: For mye lodde brukes under loddingsprosessen, noe som resulterer i overflødig lodde som danner en bro mellom tilstøtende loddefuger.

For høy loddemperatur: For høy loddemperatur øker fluiditeten til loddingen, som lett danner en bro mellom tilstøtende loddefuger.

Utskriftsmalproblem: Den urimelige utformingen av åpningen av utskriftsmalen fører til overdreven loddeavsetning.

2. Løsning

For problemet med loddebrodering kan følgende løsninger tas:

Kontroller mengden lodde: Riktig kontroll av mengden lodde som brukes for å sikre at mengden lodde for hvert loddefuger er passende for å unngå overflødig lodde som danner en bro.

Juster loddetemperaturen: Bruk passende loddemperatur for å redusere fluiditeten til lodding og forhindre bodannelse.

Optimaliser utskriftsmalen: Design rimelige utskriftsmalåpninger for å sikre ensartet loddeavsetning og redusere overflødig lodde.

Iii. Kald loddefuger

1. Årsak Analyse

Kald loddefuger refererer til loddefuger som ser ut til å være gode, men som faktisk er i dårlig kontakt, noe som resulterer i ustabil elektrisk ytelse. Dette er vanligvis forårsaket av følgende årsaker:

Loddet er ikke fullt smeltet: loddingstemperaturen er utilstrekkelig, noe som resulterer i ufullstendig smelting av loddet og dårlig kontakt med puten og komponentpinnene.

Utilstrekkelig loddeid: loddingstiden er for kort, og loddet kan ikke infiltrere puten og komponentpinnene fullt ut, noe som resulterer i kalde loddefuger.

Tilstedeværelse av oksider: oksider eksisterer på overflaten av puten og komponentpinnene, noe som påvirker fuktingen og kontakten til loddet.

2. Løsning

For problemet med kalde loddefuger kan følgende løsninger tas:

Øk loddetemperaturen: Forsikre deg om at loddetemperaturen er høy nok til å smelte loddet og øke kontaktområdet til loddefugen.

Utvid loddingstiden: Forleng loddetiden på riktig måte slik at loddet kan infiltrere putene og komponentpinnene for å sikre god kontakt.

Rengjør loddeoverflaten: Rengjør oksydene på overflaten av putene og komponentpinnene før lodding for å sikre at loddet kan infiltrere og kontakte fullt ut.

IV. Loddefuger

1. Årsak Analyse

Loddefugerporer refererer til bobler inne i eller på overflaten av loddefuger, som vanligvis er forårsaket av følgende årsaker:

Urenheter i loddet: Loddet inneholder urenheter eller gasser, som danner porer under loddingsprosessen.

Høy luftfuktighet i loddemiljøet: Fuktigheten i loddetiljøet er høy, loddet er fuktig, og gass genereres under loddingsprosessen og danner porene.

Puten er ikke fullt ut renset: det er urenheter eller forurensninger på overflaten av puten, som påvirker fluiditeten til loddet og danner porene.

2. Løsning

For problemet med loddeporer kan følgende løsninger tas:

Bruk lodde med høy renhet: Velg lodde med høy renhet med lavt imponering for å redusere dannelsen av porene.

Kontroller luftfuktigheten i loddemiljøet: Oppretthold passende luftfuktighet i loddetiljøet for å forhindre at loddet blir fuktig og reduserer dannelsen av porene.

Rengjør puten: Rengjør urenheter og forurensninger på overflaten av puten før lodding for å sikre flyt og god kontakt på loddet.

Konklusjon

IPCBA -prosessering, Vanlige loddingsdefekter som loddefuger, loddebroer, kaldt loddefuger og loddefugerporene vil påvirke kvaliteten og påliteligheten til produktet. Ved å forstå årsakene til disse defektene og ta tilsvarende løsninger, kan loddeekvaliteten til PCBA -prosessering forbedres effektivt for å sikre stabiliteten og sikkerheten til produktet. Med kontinuerlig fremgang av teknologi og optimalisering av prosesser, vil loddevaliteten til PCBA -prosessering bli ytterligere forbedret, noe som gir en solid garanti for påliteligheten og ytelsen til elektroniske produkter.
