Komponentmonteringsprosess i PCBA -prosessering

I PCBA (Printed Circuit Board Assembly) Behandling, komponentmonteringsprosess er en nøkkelkobling for å sikre funksjonen og påliteligheten til elektroniske produkter. Med den kontinuerlige innovasjonen og kompleksiteten til elektroniske produkter, kan optimalisering av komponentmonteringsprosessen ikke bare forbedre produksjonseffektiviteten, men også forbedre den generelle kvaliteten på produktene betydelig. Denne artikkelen vil utforske komponentmonteringsprosessen i PCBA-prosessering, inkludert forberedelse før montering, vanlig monteringsteknologi og prosessoptimaliseringsstrategi.

I. Forberedelse av forhåndsmontering

Før komponentmontering er tilstrekkelig forberedelse grunnlaget for å sikre monteringskvalitet.

1. Design og materialforberedelse

Designoptimalisering: Forsikre deg om rasjonaliteten til design av kretskort og gjennomføre detaljert designgjennomgang og verifisering. Rimelige komponentoppsett og designregler kan redusere problemer i monteringsprosessen, for eksempel komponentforstyrrelser og loddevansker.

Materialforberedelse: Forsikre deg om at kvaliteten på alle komponenter og materialer oppfyller standardene, inkludert komponentspesifikasjoner og lodde materialytelse. Å bruke bekreftede leverandører og materialer kan redusere feil i produksjonsprosessen.

2. Feilsøking av utstyr

Utstyrskalibrering: Kalibrer nøkkelutstyr nøyaktig, for eksempel plasseringsmaskiner og refow loddemaskiner for å sikre at arbeidsstatusen til utstyret oppfyller produksjonskravene. Vedlikehold og inspiser utstyret regelmessig for å unngå produksjonsproblemer forårsaket av feil i utstyret.

Prosessinnstillinger: Juster utstyrsparametere, for eksempel temperaturkurven for refous lodding, plasseringsnøyaktigheten til plasseringsmaskinen osv., For å tilpasse deg forskjellige typer komponenter og design av kretskort. Forsikre deg om at prosessinnstillingene kan støtte høypresisjonskomponentmontering.

Ii. Vanlig monteringsteknologi

IPCBA -prosessering, Common Component Assembly Technologies inkluderer Surface Mount Technology (SMT) og gjennomgående hullsinnsettingsteknologi (THT). Hver teknologi har forskjellige fordeler og ulemper og applikasjonsscenarier.

1. Surface Mount Technology (SMT)

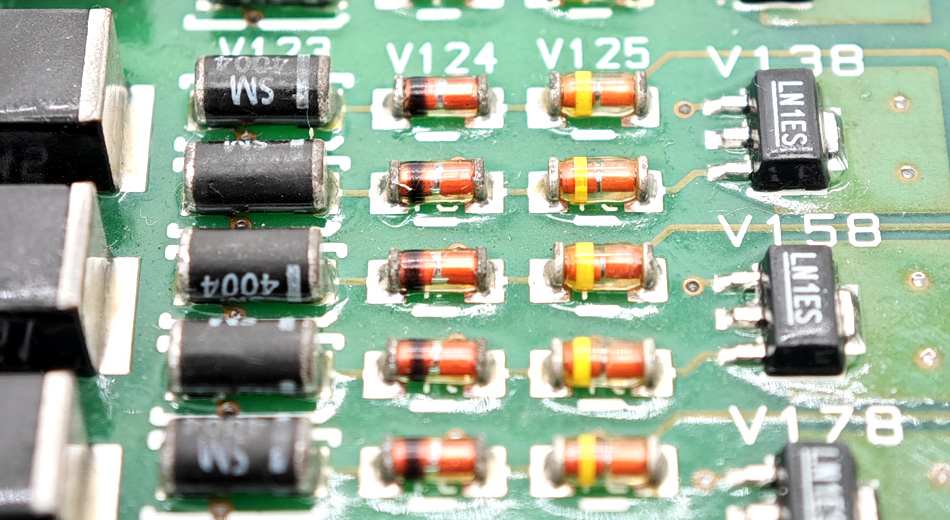

Tekniske funksjoner: Surface Mount Technology (SMT) er en teknologi som direkte monterer elektroniske komponenter til overflaten av et kretskort. SMT-komponenter er små i størrelse og lys i vekt, egnet for høy tetthet og miniatyriserte elektroniske produkter.

Prosessstrøm: SMT -prosessen inkluderer utskrift av loddepasta, komponentplassering og refous lodding. Først, skriv ut loddepastaen på puten til kretskortet, legg deretter komponenten på loddepastaen gjennom plasseringsmaskinen, og til slutt varm den gjennom refouslodningsmaskinen for å smelte loddepasta og danne loddefuger.

Fordeler: SMT -prosess har fordelene med høy effektivitet, høy grad av automatisering og sterk tilpasningsevne. Det kan støtte høy tetthet og elektronisk montering med høy presisjon, forbedre produksjonseffektiviteten og produktkvaliteten.

2. Gjennomgående teknologi (THT)

Tekniske funksjoner: Gjennomgående teknologi (THT) er en teknologi som setter inn komponentpinner i gjennomgående hullene til kretskortet for lodding. THT-teknologien er egnet for større og høyere effektkomponenter.

Prosessstrøm: THT -prosessen inkluderer innsetting av komponenter, bølgelodding eller manuell lodding. Sett ut komponentpinnene i gjennomgående hull på kretskortet, og fullfør deretter dannelsen av loddefuger gjennom en bølgelodningsmaskin eller manuell lodding.

Fordeler: THT -prosessen er egnet for komponenter med høye mekaniske styrkekrav og kan gi sterke fysiske forbindelser. Passer for lavtetthet og storstørrelsesmontering.

Iii. Prosessoptimaliseringsstrategi

For å forbedre komponentmonteringsprosessen i PCBA -prosessering, må en serie optimaliseringsstrategier implementeres.

1. Prosesskontroll

Prosessparameteroptimalisering: Kontroller nøkkelparametere nøyaktig slik som temperaturkurven for reflowlodding, utskriftstykkelse på loddepasta og monteringsnøyaktigheten til komponenter. Sørg for konsistensen og stabiliteten i prosessen gjennom dataovervåking og justering i sanntid.

Prosessstandardisering: Utvikle detaljerte prosessstandarder og driftsprosedyrer for å sikre at hver prosesskobling har klare driftsspesifikasjoner. Standardiserte operasjoner kan redusere menneskelige feil og prosessvariasjoner og forbedre monteringskvaliteten.

2. Kvalitetsinspeksjon

Automatisert inspeksjon: Bruk avanserte teknologier som automatisk optisk inspeksjon (AOI) og røntgeninspeksjon for å overvåke kvaliteten på loddefuger og komponentposisjoner under monteringsprosessen i sanntid. Disse inspeksjonsteknologiene kan raskt oppdage og rette kvalitetsproblemer og forbedre påliteligheten til produksjonslinjen.

Eksempelinspeksjon: Gjennomfør regelmessig prøveinspeksjoner på den produserte PCBA, inkludert inspeksjoner av loddingskvalitet, komponentposisjon og elektrisk ytelse. Gjennom prøveinspeksjoner kan potensielle prosessproblemer oppdages, og det kan iverksettes rettidige tiltak for å forbedre dem.

Sammendrag

I PCBA-prosessering krever å oppnå komponentmontering av høy kvalitet tilstrekkelig forberedelse, valg av passende monteringsteknologi og implementering av effektive prosessoptimaliseringsstrategier. Ved å optimalisere design, ta i bruk avansert utstyr og teknologi, finkontrollprosesser og strenge kvalitetsinspeksjoner, kan nøyaktigheten og stabiliteten til komponentmontering forbedres for å sikre ytelsen og påliteligheten til sluttproduktet. Med kontinuerlig utvikling av teknologi vil komponentmonteringsprosessen i PCBA -prosessering fortsette å innovere, og gi sterk støtte for å forbedre kvaliteten på elektroniske produkter og møte etterspørsel etter markedet.
