Hvordan bestemmer temperaturkontroller PCBA-produksjon termisk stabilitet i kritiske applikasjoner?

1. Hvorfor termisk stabilitet er et produksjonsresultat

En temperaturregulator blir ofte evaluert av dens settpunktsnøyaktighet på et dataark, men feltatferd styres av fysiske variabler som introduseres under montering. Loddehull øker termisk motstand. Forurensning skaper lekkasjebaner som skifter analoge avlesninger. Kobberfordeling nær sensoren kan gjøre selve brettet til en varmespreder. Hver av disse forholdene er en produksjonssignatur, ikke et programvareproblem.

Forskjellen mellom en kontroller som holder ±0,5 °C og en som driver med flere grader spores ofte til prosessdisiplin. En studie av presisjons termiske kontrollkort viser at kraftspor som bærer flere ampere må dimensjoneres med tilstrekkelig kobber og holdes fysisk adskilt fra sensorens returvei; ellers vil lokal oppvarming og IR-fall ødelegge målingen før signalet når ADC. På samme måte skaper termiske avlastningskutt, smale sensorspor og bevisst avstand fra høystrømskomponenter en "termisk ærlig" sone rundt følerelementet slik at det reagerer på systemtemperaturen i stedet for kortets interne varmestrøm.

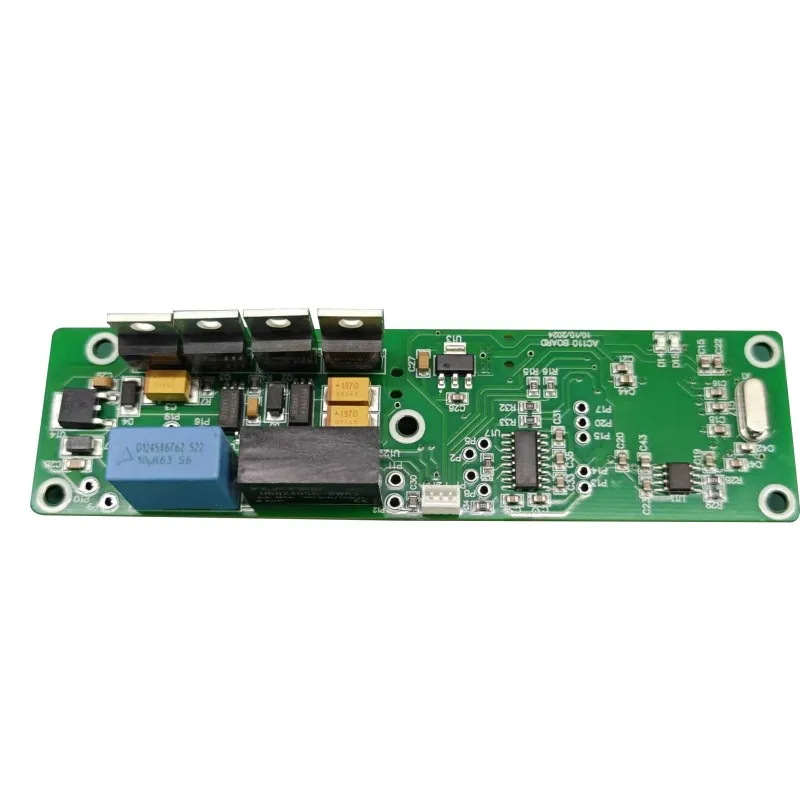

Dette er grunnen til uttrykketTemperaturregulator PCBAbeskriver mer enn et fylt styre. Den beskriver et kontrollert termisk system hvis målekjede, effekttrinn og beskyttelseskretser er co-designet og co-produsert. Når monteringsprosessen er ustabil, tvinges kontrollsløyfen til å kompensere for fysisk støy den ikke kan se.

2. Sensorgrensesnitt: Den første forsvarslinjen

2.1 Sensortype og dens produksjonsimplikasjoner

NTC-termistorer, PT100/PT1000 RTDer og termoelementer pålegger forskjellige begrensninger på PCB-frontenden. NTC-sensorer leverer høy følsomhet i smale bånd, men krever linearisering fordi deres motstand-temperaturkurve er eksponentiell. RTD-er tilbyr en mer lineær respons over store områder, men deres lavmotstandssignalbane er mer følsom for spormotstand og lodde-indusert stress. Termoelementer gir det bredeste området, men den laveste nøyaktigheten, ofte i området flere grader, og er avhengig av kuldekrysskompensasjon som må være elektrisk stabil.

Sensorfronten er ikke bare en analog inngang; det er en målenode med høy impedans som må avvise common-mode-støy samtidig som den bevarer et lite differensialsignal. Typiske kommersielle kontrollere illustrerer spredningen: en NTC-inngang kan vurderes til ±0,6 °C, en PT100-kanal til ±0,7 °C, og et termoelement av J-type til ±3 °C. Disse tallene er spesifikasjoner på sensornivå, ikke garantier på systemnivå. Monteringsprosessen bevarer enten den nøyaktigheten eller eroderer den gjennom dårlig jording, termiske gradienter og utilstrekkelig kalibreringstilgang.

2.2 Layoutisolering og kalibreringstilgang

Et sensorspor som kjører ved siden av en relédriver eller en MOSFET-svitsjingsnode vil koble støy inn i målingen. Et jordplan som er avbrutt under den analoge frontenden vil tvinge returstrømmer gjennom delt kobber, og skape forskyvninger som varierer med belastningen. Under gjennomgang av design-for-produksjon bør disse problemene merkes før verktøy frigis. Den tekniske gjennomgangen må vurdere termisk kobling, komponentplassering for sensorisolasjon og kraft/jordplansintegritet for ren analog sensing og stabil PWM-svitsjing.

Kalibrering er den siste broen mellom sensoren og det fysiske kabinettet. Ingen sensor er perfekt tilpasset en spesifikk PCB, hus og monteringsstabel. En engangskalibrering i et kontrollert termisk kammer gjelder en korrigerende offset, men kortet må være utformet med testtilgang og fastvarekroker som gjør denne kalibreringen repeterbar. Hvis PCBA-en er satt sammen med inkonsekvent loddevolum eller forurensning, vil kalibreringsforskyvningen avvike med alder og temperatur, og overvinne formålet med den første korreksjonen.

3. PCB-materialer og kobberarkitektur under varme

Temperaturregulatorer opererer ofte i skap der omgivelsestemperaturen stiger godt over romnivå, og effekttrinnet tilfører sin egen varme. Substratet må opprettholde dimensjonsstabilitet og dielektrisk integritet over dette området. FR-4 er vanlig, men høy-Tg laminater og aluminiumssubstrater velges når den termiske belastningen eller sykkelprofilen overstiger det standard FR-4 tåler uten målbar forskyvning.

Vevemønsteret til glassfiberduken inne i FR-4 kan forårsake lokaliserte variasjoner i termisk ledningsevne, noe som fører til "termisk vev"-effekter som forskyver sensoravlesningen avhengig av hvor sporet er rutet. Dette er spesielt viktig for høypresisjonskontrollere der selv et avvik på 0,1 °C er viktig. Kobberarkitektur er like viktig. Et 2-lagskort kan være tilstrekkelig for en enkel termostat, men kontrollere med frontender med blandede signaler og PWM-utganger drar nytte av 4-lags eller 6-lags stables med dedikerte jordplan ved siden av signallag. Dette arrangementet gir iboende isolasjon mellom den støyende kraftseksjonen og den følsomme analoge seksjonen, noe som reduserer behovet for ekstern filtrering som selv kan drive.

Den fysiske stablen er derfor ikke et passivt bakteppe. Det er en del av kontrollsløyfen. Et kort som distribuerer varme ujevnt vil produsere et sensorsignal som er elektrisk nøyaktig, men termisk falskt.

4. Loddefuges pålitelighet på tvers av termiske sykluser

Temperaturregulatorer utsettes for gjentatt oppvarming og avkjøling. Loddeforbindelsene som kobler sammen strømenheter, releer og sensorkoblinger må overleve den resulterende termomekaniske påkjenningen. Den dominerende mekanismen er CTE-mismatch: silisium, kobber, loddemetall og laminat ekspanderer med forskjellige hastigheter, og over mange sykluser tøyer mismatch-konsentratene ved leddgrensesnittet. Mikrosprekker starter i periferien av skjøten og forplanter seg til motstanden øker eller forbindelsen åpnes.

Denne feilmodusen er spesielt relevant rundt MOSFET-er, TRIAC-er og reléterminaler, der lokaliserte temperaturavvik er størst. En kontroller som består en romtemperaturfunksjonstest kan fortsatt mislykkes etter flere hundre sykluser hvis loddeprosessen har produsert tomrom, utilstrekkelig fukting eller overdreven intermetallisk dannelse. Monteringsresponsen må derfor inkludere kontrollerte reflow-profiler, verifisert pastaavsetning og inspeksjonsmetoder som kan se skjulte skjøter.

• Reflow uniformitet:Et delta T på omtrent 10 °C mellom den varmeste og kaldeste skjøten på et panel er et praktisk mål for mange blyfrie profiler; bredere spredning betyr at noen ledd er underbehandlet mens andre er overbelastet.
• Ugyldig kontroll:Tomrom under termiske puter øker motstanden mellom kryss og bord og skaper lokale hot spots som akselererer sprekkveksten.
• Inspeksjonstilgang:Røntgeninspeksjon er nødvendig for BGA og bunnterminerte komponenter; AOI alene kan ikke bekrefte skjult skjøtgeometri.
• Strekkavlastning:Koblinger og tunge gjennomhullsdeler bør støttes mekanisk slik at termisk ekspansjon av huset ikke overføres direkte inn i loddefileten.

Hver enesteTemperaturregulator PCBAsom forventes å fungere i årevis i et sykkelmiljø, må bygges med en loddeprosess som er kvalifisert mot termisk sykling, ikke bare mot visuelle akseptkriterier. IPC-A-610 Klasse 2 eller Klasse 3 gir en grunnlinje for utførelse, men sykkeloppførselen til leddet bestemmes av kombinasjonen av legering, profil og putedesign.

5. Testdekning som avslører latente termiske defekter

Funksjonstesting ved romtemperatur er nødvendig, men utilstrekkelig for en termisk regulator. Et kort kan bestå in-circuit test og funksjonskrets test og fortsatt inneholde en latent defekt som vises bare under temperaturstress. Teststrategien bør eskalere i stressnivå, slik at svikt i tidlig liv utløses før forsendelse.

Automatisert optisk inspeksjon bekrefter komponenttilstedeværelse og loddefiletform. In-circuit test bekrefter motstands- og kondensatorverdier og oppdager kortslutninger eller åpninger. Funksjonskretstest simulerer sensorinnganger og validerer relé- eller SSR-utganger. Røntgeninspeksjon avslører skjulte loddehull og BGA-kollaps. Innbrennings- og miljøbelastningsscreening utsetter deretter enheten for forhøyet temperatur under belastningssykling, ofte i 24 til 48 timer, for å tvinge marginale ledd og komponentdefekter til å svikte. Miljøkamre utvider denne evnen fra -40 °C til +125 °C og 0–95 % relativ fuktighet, slik at produsenten kan korrelere benkadferd med feltforhold.

Testfestet kontaktmotstand kan også maskere en marginal skjøt. Hvis pogo-pinnene ikke får jevn kontakt, kan testen bestå et brett som ville mislykkes under vibrasjon eller termisk ekspansjon. Innbrenning er ikke en erstatning for en stabil prosess. Det er et filter for spesifikke risikoer, og det er mest effektivt når stressprofilen gjenspeiler den faktiske termiske oppdraget til kontrolleren. En generisk bløtlegging ved høy temperatur kan forbruke testkapasitet uten å avsløre de syklusrelaterte svakhetene som betyr noe i en temperaturkontrollapplikasjon.

6. Konform belegg og miljøisolasjon

Fuktighet og forurensning er termiske problemer i forkledning. En tynn film av adsorbert vann på en PCB-overflate kan skape lekkasjebaner mellom sensorsporene, og endre den effektive motstanden til målenettverket. Kjemikalierester fra fluss eller håndtering kan bli ledende når fuktigheten stiger. I en kontroller som er avhengig av en høyimpedans sensorinngang, vises disse lekkasjebanene som temperaturforskyvning eller støy.

Konformt belegg løser dette ved å danne et tynt polymerlag som samsvarer med kortets topologi og isolerer kretsene fra fuktighet, støv og kjemiske forurensninger. Akrylbelegg er økonomiske og omarbeidbare; polyuretan gir bedre motstand mot løsemidler og slitasje; silikon gir det bredeste temperaturområdet og fleksibiliteten. Belegget må påføres etter grundig rengjøring, fordi innkapslende ionisk forurensning fanger det mot platen og kan fremskynde elektrokjemisk svikt i stedet for å forhindre det.

Beleggvedheft er en annen variabel; hvis overflateenergien er for lav på grunn av rester, kan belegget delaminere under termisk syklus, og åpne en vei for fuktighet. Selektivt belegg er ofte å foretrekke for temperaturkontrollere fordi koblinger, releer og testpunkter kan trenge å forbli ubelagte. Prosessen må kontrolleres slik at beleggtykkelsen er tilstrekkelig på eksponerte spor, men ikke bygger bro over ledninger med fin stigning eller forstyrrer termiske avlastningsfunksjoner.

7. Sporbarhet som et termisk risikokontrollverktøy

Når en kontroller driver i feltet, er det første spørsmålet om atferden er isolert eller batcherelatert. Uten sporbarhet kan det spørsmålet ikke besvares effektivt. Sporbarhet på partinivå og enhetsnivå knytter hvert serienummer til komponentdatokoder, reflow-oppføringer, testresultater og belegningsbatch. Dette gjør det mulig for produsenten og kunden å avgjøre om en driftklage korrelerer med et spesifikt komponentparti, en spesifikk linje eller en spesifikk miljøtestekskursjon.

Sporbarhet i enTemperaturregulator PCBAprogrammet er ikke administrative overhead. Det er mekanismen som gjør en feltfeil til en avgrenset, korrigerbar hendelse i stedet for et åpent pålitelighetsspørsmål. Autorisert innkjøp er den andre halvdelen av sporbarhet. Komponenter kjøpt gjennom franchise-distributører har dokumentert herkomst. Komponenter fra åpne markedskanaler kan bli pusset opp, merket på nytt eller utenfor det angitte datokodevinduet. For en temperaturkontroller kan en forfalsket eller gammel sensorgrensesnittkomponent forskyve hele målekjeden. Visuell, elektrisk og røntgenvalidering av innkommende komponenter gir en praktisk barriere mot forfalskning før monteringen starter.

8. Fra prototype til volum: Produksjonsmodenhet

Termisk stabilitet må overleve overgangen fra ingeniørprøver til volumproduksjon. En prosess som fungerer på fem brett kan oppføre seg annerledes på fem tusen hvis limavsetning, reflow-lasting eller testarmaturkontakt endres. Produksjonspartneren må demonstrere at de samme kontrollerte parametrene opprettholdes i hver fase.

• IngeniørverifiseringSmå bygg for designvalidering og innledende termisk tuning. Fokuser på layoutverifisering og tilgang til sensorkalibrering.
• PilotløpProsesskarakterisering og termisk stresstesting. Loddeprofil, beleggdekning og testgrenser er faste.
• Lavvolum produksjonPartier med markedsinngang. Sporbarhet og innkommende inspeksjonsdisiplin utøves i stor skala.
• HøyvolumsproduksjonStabil SMT-utbytte, repeterbar funksjonstest og pålitelighetsovervåking på batchnivå.

På hvert trinn bør produsenten gi tilbakemelding om design for produksjon som tar for seg termisk avlastning på kraftspor, komponentavstand og tilgjengelighet til testpunkter. En partner med IATF 16949-disiplinen bruker avansert kvalitetsplanlegging, feilmodusanalyse og endringskontroll på termokontrollprogrammet, selv når sluttproduktet er industrielt i stedet for bilindustrien. ISO 13485 legger til sporbarhet på enhetsnivå, prosessvalidering og risikostyringsdokumentasjon for medisinske kontroller. Disse rammene er ikke markedsføringsetiketter; de bestemmer om produksjonsprosessen er i stand til å holde en termisk spesifikasjon over tid.

Unixplore elektronikkbruker denne lagdelte tilnærmingen – sensorbevisst DFM, intern AOI, IKT, FCT, røntgen, innbrenning og miljøscreening – for å bygge bro over designhensikt og volumpålitelighet. Et dobbeltsidig SMT-førstepassasjeutbytte over 98,5 % er én indikator, men det mer meningsfylte resultatet er en kontroller hvis termiske oppførsel forblir innenfor spesifikasjonen etter gjentatt sykling og felteksponering.
