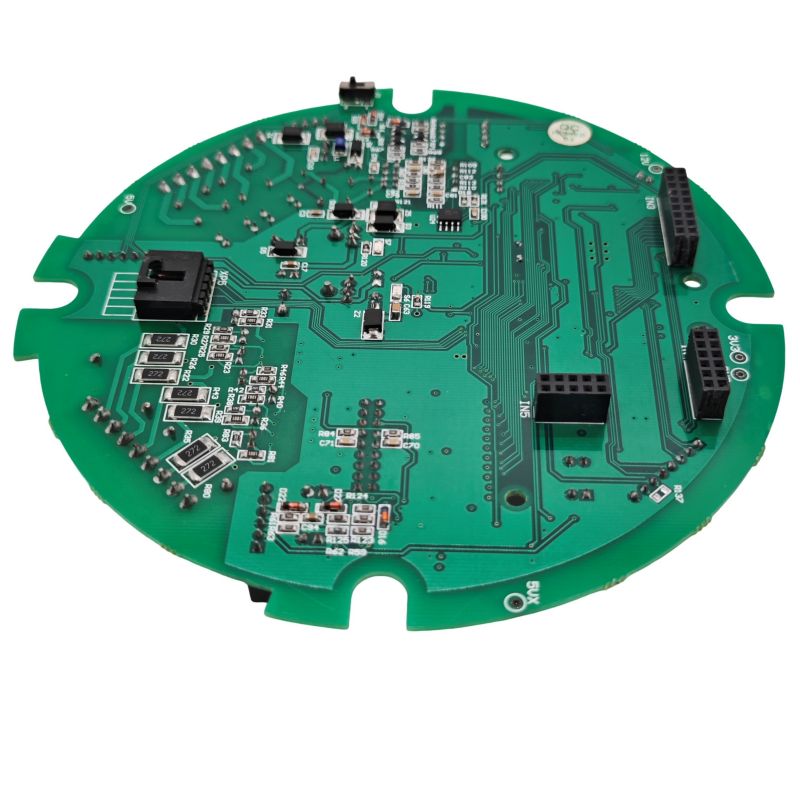

Hva en RC Servo PCBA må gjøre

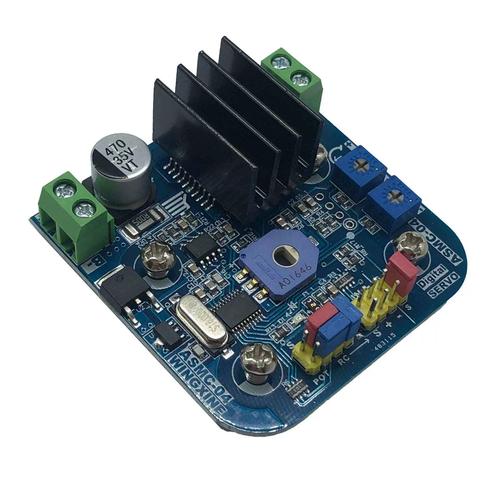

En RC servo PCBA (enten det er et frittstående driverkort eller det interne servokontrollkortet) utfører tre viktige funksjoner:

• PWM-signalgenerering eller mottak:Konverterer kontrollpulser (1ms til 2ms ved 50Hz) til posisjonskommandoer.
• Strømfordeling:Leverer rene 5V eller 6V til servomotoren og kontroll-IC.
• Tilbakemeldingsbehandling:Leser det interne potensiometeret for å bekrefte posisjon og lukke kontrollsløyfen.

Design med høy pålitelighet inkluderer også strømføling for overbelastningsdeteksjon og opto-isolering for støyimmunitet.

Kjerne tekniske spesifikasjoner

Følgende parametere representerer industristandarder for RC servokontroll PCBA-design. Disse gjelder både dedikerte servodriverkort og integrerte mottaker-PCBA-enheter.

Spesifikasjoner for inngangseffekt

Styresignalspesifikasjoner

Interne servo PCBA-komponenter (inne i servoen)

En standard RC-servo inneholder en liten PCBA med disse komponentene:

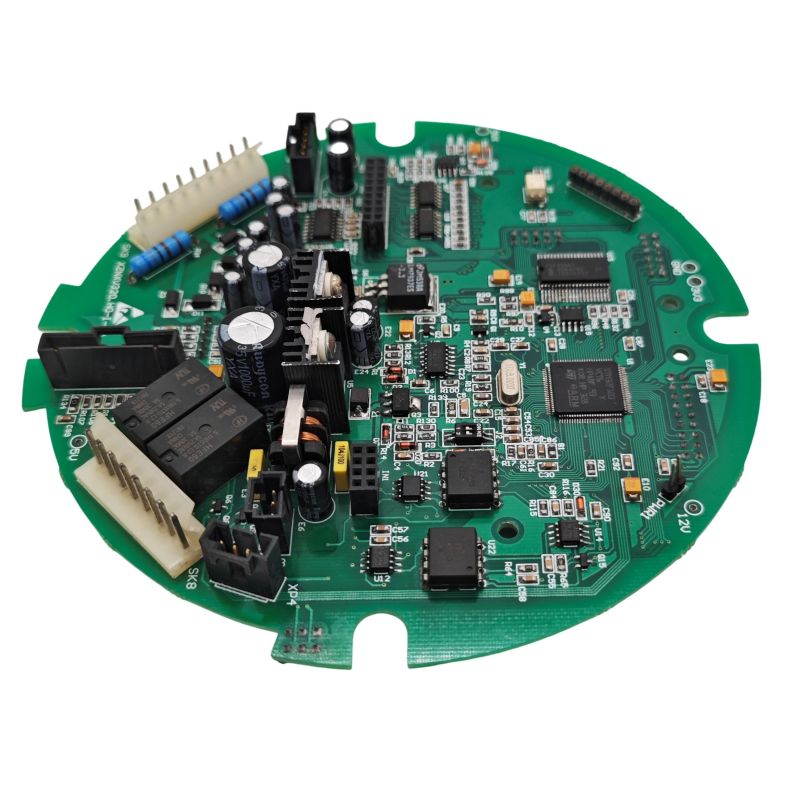

PCBA-layoutregler for RC Servo-pålitelighet

Hos Unixplore Electronics vet vi at de fleste RC-servofeil har sin opprinnelse på PCB. Vi følger disse 8 reglene for å sikre pålitelig drift i hvert design vi leverer.

1. Strømfordeling: Stjernejording

• Aldri kjedeslipt. Hver servojording skal returnere direkte til strømforsyningens jordingspunkt.
• Separat strøm- og signaljording. På multi-servo PCBA-design deler du jordplanet og kobler til på et enkelt punkt nær batteriinngangen.
• Sporbredde for strøm: For 1,5A kontinuerlig strøm, bruk 1,5 mm minimum sporbredde med 1 oz kobber.

2. Frakobling av kondensatorplassering

Servomotorer genererer betydelig elektrisk støy. En typisk servo kan produsere opptil 200mV topp-til-topp-støy på 5V-forsyningsledningen.

Nødvendig frakobling per servokontakt:

• 100µF til 470µF elektrolytisk kondensator (håndterer motorinrush)
• 100nF keramisk kondensator (filtrerer høyfrekvent støy)
• Plasser kondensatorer innenfor 10 mm fra servokraftpinnene

Bulk-kapasitans for hele PCBA: Legg til en stor kondensator (1000µF til 4700µF) ved hovedstrøminngangen. Dette forhindrer brownout når flere servoer starter samtidig.

3. PWM-signalruting

• Hold PWM-spor korte og direkte. Lange spor fungerer som antenner for støy.
• Unngå å kjøre PWM-spor parallelt med strømledninger. Bruk 90-graders kryss om nødvendig.
• Legg til en 100Ω til 470Ω seriemotstand på PWM-utgangspinnen. Dette begrenser strømmen under feiltilstander og reduserer ringing.

4. Layout for servokontakt

Standard 3-pinners servokontakt (signal, VCC, jord) krever spesifikk avstand:

• Pinneavstand: 2,54 mm (0,1 tommer) eller 2,7 mm (høy tetthet)
• PCB-tykkelse for koblingsblokk: 1,2 mm til 1,6 mm
• Signalpinnens plassering: Vanligvis den indre pinnen (pinne 2 av 3)
• Strømsekvensering: GND må kobles til før VCC ved innsetting

For design med høy tetthet gir 2,7 mm avstand mellom servokoblingene kompakt layout samtidig som pålitelige tilkoblinger opprettholdes.

5. Spenningsregulering for kontroll-MCU

• Bruk en separat LDO for MCU hvis den samme forsyningen driver servoer. Servostrømtopper forårsaker spenningsfall som kan tilbakestille mikrokontrolleren.
• Anbefalt regulator: 5V eller 3,3V LDO med minst 200mA kapasitet og 1µF inngangs-/utgangskondensatorer.
• Beskyttelsesdiode: Legg til en 1N4007- eller Schottky-diode på inngangen for å beskytte mot omvendt polaritet.

6. Støydemping på motoren (for intern servo-PCBA-design)

Hvis du designer en PCBA som går inn i en servo, legg til støydemping direkte på motorterminalene:

• 100nF keramisk kondensator loddet rett over motorterminalene.
• Koble kondensator negativ til motorhuset for ekstra skjerming (reduserer støy med opptil 200mV).
• Valgfritt: Legg til ferrittkuler på motorledninger for ekstreme støymiljøer.

7. Strømsensor for overbelastningsdeteksjon

Avanserte servo PCBA-design inkluderer strømovervåking:

• Shuntmotstand: 0,1Ω til 0,5Ω, 1 % toleranse — skaper spenning proporsjonal med strømmen
• Differensialforsterker: Forsterkning på 10 til 20 — forsterker shuntspenning til målbart nivå
• ADC-inngang: 10-bit minimum — mater gjeldende data til kontroll MCU

En 100mΩ shunt produserer 50mV ved 500mA og 150mV ved 1,5A. Med en 5x forsterker forsterker blir denne 250mV til 750mV, egnet for 3,3V ADC innganger.

8. Isolasjon og mekanisk beskyttelse

Interne servo PCBA-kort må være fysisk beskyttet:

• Isolasjonstape: Plasser elektrisk tape mellom PCBA og metallservohuset. Dette forhindrer kortslutninger fra loddeforbindelser eller komponentledninger som berører kabinettet.
• Konform belegg: For utendørs eller høy luftfuktighet applikasjoner, legg til akryl konform belegg for å forhindre korrosjon.

Styresignalgenerering (MCU-kodehensyn)

Riktig PWM-generering er avgjørende for jitterfri drift. Her er nøkkelparametrene:

PWM-konfigurasjon

MCU-kodeeksempel Pseudokode

// Beregn driftssyklus for 1500µs puls
    // Forutsetter PWM-periode = 20ms, klokke = 1MHz prescaler

    pulsbredde_uss = 1500
    period_counts = 20000 // 20ms i mikrosekunder
    duty_counts = pulse_width_us
    set_pwm_duty(duty_counts)

Når du tester, bruk et oscilloskop for å bekrefte PWM-signalet. Den fallende kanten av pulsen trigger servoen til å lese posisjonen.

Vanlige feilmoduser og rettelser

Viktig merknad om strømbryting:Bytt aldri servojordledningen for å slå den av. Når bakken er åpnet, kan servoen fortsatt motta strøm gjennom PWM-signallinjen eller andre veier, noe som resulterer i 3,2V underspenningsdrift og ujevn oppførsel. Bytt alltid VCC-linjen med en P-kanal MOSFET eller relé.

Vanlige spørsmål om RC Servo PCBA

Nedenfor er tre tekniske spørsmål vi ofte mottar fra robotingeniører og RC-systemdesignere.

Q1: Hvorfor rykker servoene mine tilfeldig når jeg kontrollerer dem fra min egendefinerte PCBA med en ESP32 eller Arduino?

EN:Du har et problem med strømstøy, nesten helt sikkert. Her er diagnosesekvensen vi anbefaler hos Unixplore Electronics:

Trinn 1— Sjekk strømforsyningen med et oscilloskop: Mål 5V-ledningen direkte på servokontakten mens servoen beveger seg. Hvis du ser mer enn 200 mV krusning (topp-til-topp), er frakoblingen din utilstrekkelig.

Trinn 2— Legg til bulk-kapasitans: Plasser en 1000µF til 4700µF elektrolytisk kondensator over strøminngangsterminalene. Servomotorer trekker høye innkoblingsstrømmer (3–10× kjørestrøm) når de begynner å bevege seg. Uten bulk-kapasitans faller spenningen under 4V, noe som får kontroll-IC til å tilbakestille eller oppføre seg uregelmessig.

Trinn 3— Skille MCU-strøm fra servokraft: De verste designene kjører MCU og servoer fra samme spenningsregulator. Bruk to separate regulatorer:

• En 5V/500mA LDO for MCU og logikk.
• En separat 5V/3A forsyning (eller direkte batteritilkobling) for servoene.

Trinn 4— Legg til frakobling ved hver servokontakt: Plasser en 100µF elektrolytisk og en 100nF keramisk kondensator rett over VCC- og GND-pinnene til hver servokontakt. Den keramiske kondensatoren filtrerer høyfrekvent støy fra motorbørstene; elektrolytikken håndterer lavfrekvente strømtopper.

Trinn 5— Sjekk PWM-signalkvaliteten: Bruk et oscilloskop for å se på PWM-pinnen. Hvis du ser ringing (overshoot) på de stigende eller fallende kantene, legg til en 100Ω seriemotstand ved MCU-pinnen. Dette demper signalet og forhindrer falsk utløsning.

Bunnlinjen:90 % av servojitter-problemene er strømrelaterte, ikke koderelaterte. Fest strømfordelingen først.

Q2: Hvordan designer jeg en PCBA som kontrollerer flere servoer (8 til 16 kanaler) uten brownouts?

EN:Dette krever nøye kraftbudsjettering og layoutplanlegging. Her er den tekniske tilnærmingen for en 16-kanals servokontroller PCBA.

Trinn 1— Beregn totalt strømbehov:

• Hver standard servo trekker 200mA til 500mA under normal drift.
• Toppstoppstrøm kan nå 1,5A til 3A per servo.
• For 16 servoer: 16 × 1,5A = 24A topppotensialtrekk.

Trinn 2— Design kraftfordelingen:

• Hovedstrøminngang: Bruk en 5V til 6V-forsyning som er klassifisert for minimum 30A.
• Inngangskontakt: XT60 eller skrueterminal (ikke en liten 2-pinners topp).
• Hovedkraftspor: 8 mm til 10 mm brede med 2 oz kobber, eller bruk et dedikert strømplan på lag 2.
• Samleskinner: For strømmer over 15A, legg til kobberskinner eller bruk ekstern kabling.

Trinn 3– Implementer trinnvis kraftdistribusjon:

• Før tykke kraftspor (5 mm+) til et sentralt distribusjonspunkt.
• Fra det tidspunktet kjører du individuelle 1,5 mm spor til hver servokontakt.
• Legg til en 470µF kondensator ved hver servokontakt (fordelt kapasitans, ikke bare en stor hette ved inngangen).

Trinn 4— Bruk opto-isolasjon for signallinjer (avansert):

• For industrielle miljøer eller miljøer med høy støy, isoler PWM-signalene ved hjelp av optokoblere (f.eks. 4N35 eller PC817).
• Dette forhindrer at motorstøy kobles tilbake til MCU og forårsaker tilbakestilling.
• Isolerte design krever separate strømdomener (MCU-side og servoside).

Trinn 5— Legg til strømbegrensning eller mykstart:

• Bruk en MOSFET med mykstartkretser for å øke servoeffekten over 10ms til 50ms.
• Dette forhindrer at den første innstrømmingen fra alle 16 servoer kollapser forsyningen.
• Alternativt kan du slå på servoer i rekkefølge (5ms forsinkelse mellom hver).

Trinn 6— PCB-lagstabelanbefaling for 16+ kanaler:

• Lag 1: Signal (PWM, tilbakemelding)
• Lag 2: Jordplan (fast støping)
• Lag 3: Strømplan (5V eller Vservo)
• Lag 4: Signal eller sekundær jord

Denne stabelen minimerer sløyfeområdet og reduserer EMI mellom kanaler.

Q3: Kan jeg bruke samme PCBA-design for forskjellige servomerker (Futaba, Hitec, Spektrum, generisk)?

EN:Ja, med tre viktige kompatibilitetshensyn.

Betraktning 1— PWM-signalstandarder er konsistente: Alle RC-servoer bruker samme 50Hz PWM-standard med 1ms til 2ms pulser. PCBAens PWM-generasjonslogikk fungerer universelt.

Betraktning 2— Strømkravene varierer betydelig:

PCBA-en din må være utformet for servoen med høyest strømstyrke du har tenkt å bruke. Design for 2A kontinuerlig og 5A topp per kanal for å dekke de fleste standardservoer og servoer med høyt dreiemoment.

Betraktning 3— Koblingskompatibilitet:

• De fleste servoer bruker en standard 3-pins hunnhode med 2,54 mm (0,1 tommer) avstand.
• Plassering av signalpinne varierer etter merke:
  • Futaba: Signal er den innerste pinne (pinne 2)
  • Hitec og Spektrum: Signalet er pin 1 eller pin 3 avhengig av modell
• Design din PCBA med tydelig merkede pinouter (S, +, –). Bruk en 3-pins hannhode (som en standard servoforlengelseskabel) slik at enhver servo kan kobles direkte til.

Betraktning 4— Intern servo PCBA (inne i servoen) er ikke utskiftbar: Hvis du designer den interne PCBAen som går inn i servohuset (erstatter det originale kontrollkortet), er dette merkespesifikk. Ulike servoer har forskjellige:

• Potensiometer motstandsverdier (5kΩ vs 10kΩ)
• Motorstørrelser og strømklassifiseringer
• Plassering av mekaniske monteringshull
• Koffertdimensjoner

For intern PCBA-design, reverse-engineer originalen eller få detaljerte spesifikasjoner for den eksakte servomodellen. For eksterne driver-PCBA-design (kortet som kobles til standard servokontakter), er kompatibiliteten utmerket på tvers av alle store RC-merker.

Testing av RC Servo PCBA

Før du godkjenner et design for produksjon, kjør disse fem testene:

Sammendrag: Designe en pålitelig RC Servo PCBA

En robust RC servo PCBA er definert av fem tekniske beslutninger:

1. Tilstrekkelig bulk kapasitans(1000µF til 4700µF) ved hovedstrøminngangen.
2. Separate maktdomenerfor MCU (LDO regulert) og servoer (direkte batteri eller høystrømsregulator).
3. Stjernejordingmed separate strøm- og signaljordreturer.
4. Frakople kondensatorerved hver servokontakt (100µF elektrolytisk + 100nF keramikk).
5. Riktig PWM-signalbehandlingmed seriemotstander og korte spor.

For multi-servo-design (8+ kanaler), bruk et 4-lags PCB med dedikert strøm og jordplan. For interne servo-PCBA-design, legg til motorstøydemping (100nF over motorterminaler) og isolasjonstape for å forhindre kortslutning av kabinettet. Disse praksisene leverer konsekvent jitterfri drift og langsiktig pålitelighet i både RC- og robotapplikasjoner.
