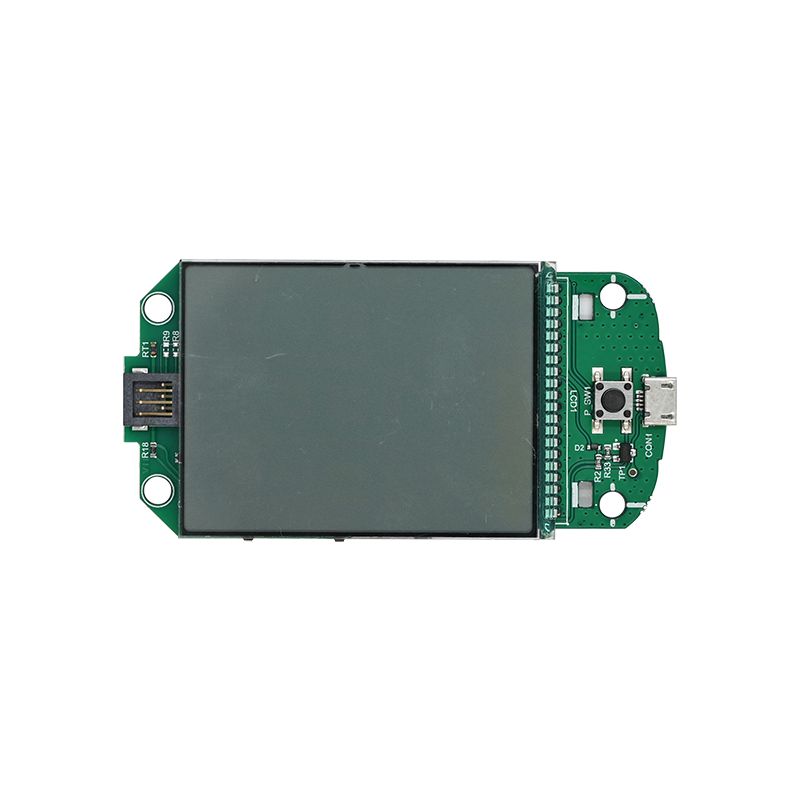

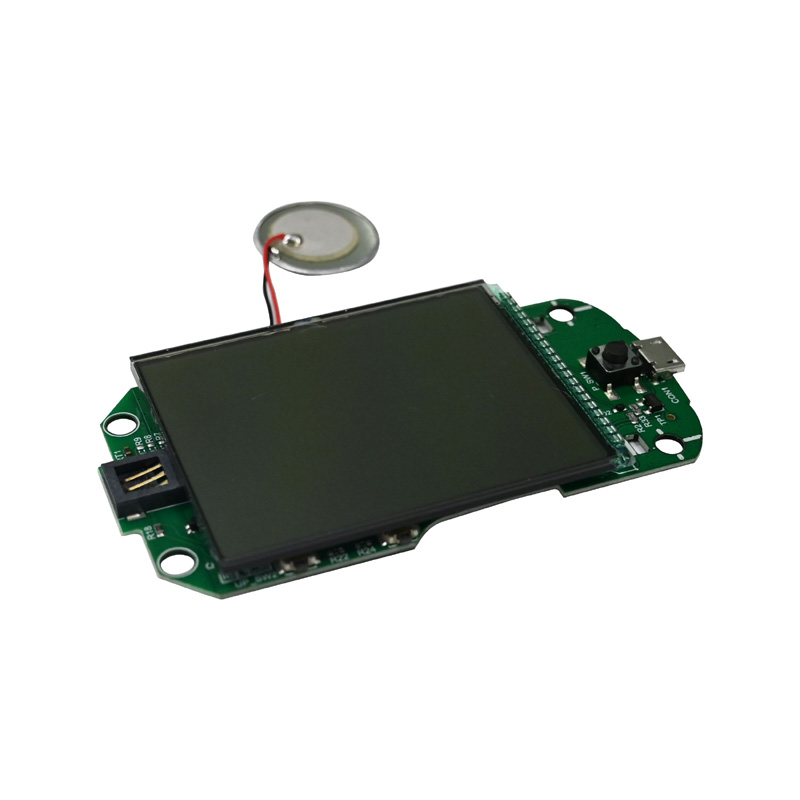

Smart blodsukkermåler PCBA

Unixplore Electronics er et kinesisk selskap som har fokusert på å lage og produsere førsteklasses smart blodsukkermåler PCBA siden 2008. Vi har sertifiseringer til ISO9001:2015 og IPC-610E PCB monteringsstandarder.

Modell:UE-180

Send forespørsel

produktbeskrivelse

Hvordan lage Smart Blood Glucose Meter PCBA?

Unixplore Electronics har vært dedikert til høy kvalitetSmart blodsukkermåler PCBA design og produksjon siden vi bygget i 2011.

For å lage en Smart Blood Glucose PCBA, trenger du kunnskap om elektronikkdesign, kretskortoppsett og mikrokontrollerprogrammering. Her er en generell trinn-for-trinn-prosess som kan hjelpe deg med å komme i gang:

Samle de nødvendige komponentene og designverktøyene:Glukosesensor, mikrokontroller, strømforsyning, LCD-skjerm og andre nødvendige komponenter. Du trenger også en PCB-designprogramvare.

Design kretsskjemaet:Bruk en PCB-designprogramvare for å lage et kretsskjema. Dette vil være planen for PCB-oppsettet.

Layout av PCB:Etter å ha laget det skjematiske diagrammet, bruk samme PCB-designprogramvare for å layoute komponentene på PCB-kortet.

Lag kretskortet:Send PCB-designfilen til en PCB-produsent for å få den produsert.

Lodd komponentene:Etter å ha mottatt den nakne PCB, lodd komponentene forsiktig på den.

Programmer mikrokontrolleren:Koble mikrokontrolleren til en datamaskin og programmer den med hex-filen for å lese glukosesensordataene og vise dem på LCD-skjermen.

Test PCB:Når du er ferdig, test PCB-en for å sikre at den fungerer som den skal.

Unixplore tilbyr en nøkkelferdig tjeneste for degEMSogPCB monteringprosjekter. Ta gjerne kontakt for ditt styrebygg, vi kan gi et tilbud innen 24 timer etter at vi har mottatt dinGerber-filogstykkliste!

Smart Blood Glucose Meter PCBA Produksjon

* Gerber-fil og stykkliste levert av klienten
* Blank PCB laget, komponenter kjøpt av oss
* PCB-fabrikasjon med deler ferdig montert
* 100 % funksjonstestet OK før forsendelse
* RoHS-kompatibel, blyfri produksjonsprosess
* Rask levering, med uavhengig ESD-pakke
* One-stop elektronisk produksjonstjeneste for PCB-design, PCB-layout, PCB-produksjon, komponentanskaffelse, PCB SMT og DIP-montering, IC-programmering, funksjonstest, pakking og levering

Unixplore PCB- og PCB-monteringsevne

Parameter	Evne
Lag	1-40 lag
Monteringstype	Gjennomgående hull (THT), overflatemontering (SMT), blandet (THT+SMT)
Minimum komponentstørrelse	0201(01005 Metrikk)
Maksimal komponentstørrelse	2,0 tommer x 2,0 tommer x 0,4 tommer (50 mm x 50 mm x 10 mm)
Komponentpakketyper	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Minimum putestigning	0,5 mm (20 mil) for QFP, QFN, 0,8 mm (32 mil) for BGA
Minimum sporbredde	0,10 mm (4 mil)
Minimum sporklaring	0,10 mm (4 mil)
Minimum borstørrelse	0,15 mm (6 mil)
Maksimal brettstørrelse	18 tommer x 24 tommer (457 mm x 610 mm)
Bretttykkelse	0,0078 tommer (0,2 mm) til 0,236 tommer (6 mm)
Bordmateriale	CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, High Frequency, FPC, Rigid-Flex, Rogers, etc.
Overflatefinish	OSP, HASL, Flash Gold, ENIG, Gold Finger, etc.
Loddepasta type	Blyholdig eller blyfri
Kobber tykkelse	0,5 OZ – 5 OZ
Monteringsprosess	Reflow Lodding, Bølge Lodding, Manuell Lodding
Inspeksjonsmetoder	Automatisert optisk inspeksjon (AOI), røntgen, visuell inspeksjon
Testmetoder internt	Funksjonstest, sondetest, aldringstest, høy- og lavtemperaturtest
Omløpstid	Prøvetaking: 24 timer til 7 dager, masseløp: 10 - 30 dager
PCB-monteringsstandarder	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasse ll

Unixplore verdiøkende EMS-tjeneste

● IC-forprogrammeringstjeneste med fil i formatetHEX,ELFogBIN.
● Smart blodsukkermåler PCBA-funksjonstestarmatur tilpasset i henhold til kundens testkrav
● Eskebyggingstjeneste inkludert plast- og metallkasseform og produksjon av deler
● Konformt belegg inkludert selektivt lakkbelegg, epoksyharpiksinnstøping
● Ledningsnett og kabelmontering
● Ferdig produktmontering inkludert boks, skjerm, membranbryter, merking og tilpasset kartong- eller detaljemballasje.
● Ulike tredjepartstester for PCBA er tilgjengelig på forespørsel
● Produktsertifiseringshjelp

PCBA-produksjonsprosedyre
