produktbeskrivelse

Hvordan produseres Smart Lamp PCBA?

Å produsere en smart lampe PCBA (Printed Circuit Board Assembly) Kontroller, du må følge disse generelle prosedyrene som nedenfor:

Elektrisk design:Begynn med å designe kretsskjema og layout for Smart Lamp -kontrolleren. Dette bør omfatte komponenter som mikrokontrollere, sensorer, LED-drivere, kommunikasjonsmoduler (f.eks. Wi-Fi, Bluetooth), strømstyringskomponenter og andre nødvendige elementer.

PCB -fabrikasjon:Når designet er ferdig, oppretter du PCB -oppsettet ved hjelp av PCB Design -programvare. Etter det kan du sende designfilene til en PCB -fabrikasjonstjeneste for å produsere den faktiske PCB.

Komponentinnkjøp:Anskaffe alle nødvendige elektroniske komponenter fra pålitelige leverandører. Sørg for å skaffe komponenter av høy kvalitet for bedre ytelse og pålitelighet.

Smt & Tht Assembly:Når du har PCB og komponenter klare, kan du fortsette med monteringsprosessen. Dette innebærer å lodde komponentene på PCB etter designoppsettet. Dette kan gjøres manuelt eller gjennom automatiserte monteringsmaskiner som SMT -maskin eller dukkert maskin.

Chip -programmering:Hvis din smarte lampekontroller involverer en mikrokontroller, må du programmere firmware. Dette innebærer å skrive kode for å kontrollere funksjonaliteten til den smarte lampen, for eksempel å justere lysstyrkenivåer, fargetemperaturer og kommunikasjonsprotokoller.

Funksjonell testing:Etter montering av PCB, utfør grundig testing for å sikre at smarte lampekontroller fungerer som forventet. Test funksjonaliteten til alle komponenter, tilkoblinger og funksjoner til kontrolleren.

Kabinettdesign og montering:Design om nødvendig en kabinett for Smart Lamp -kontrolleren for å beskytte PCB og komponenter. Sett sammen PCB i kabinettet etter designspesifikasjonene.

Kvalitetskontroll:Utfør kvalitetskontrollkontroller for å sikre at Smart Lamp PCBA -kontrollere oppfyller kvalitetsstandarder og spesifikasjoner.

Emballasje og distribusjon:Når smarte lampekontrollere har bestått alle tester og kvalitetskontroller, pakker du dem ordentlig for distribusjon til kunder eller forhandlere.

Vær oppmerksom på at å produsere en smart lamp PCBA -kontroller innebærer teknisk ekspertise innen elektronisk design, montering, programmering og kvalitetskontroll. Hvis du ikke er kjent med disse prosessene, kan det være en fordel å søke hjelp fra fagpersoner eller selskaper som spesialiserer seg på PCB -montering og elektronikkproduksjon.

Unixplore tilbyr en-stopp nøkkelferdig tjeneste for dinElektronisk produksjonprosjekt. Kontakt oss gjerne for din kretstavleforsamlingsbygg, vi kan lage et tilbud på 24 timer etter at vi mottar dinGerber -filogBOM -liste!

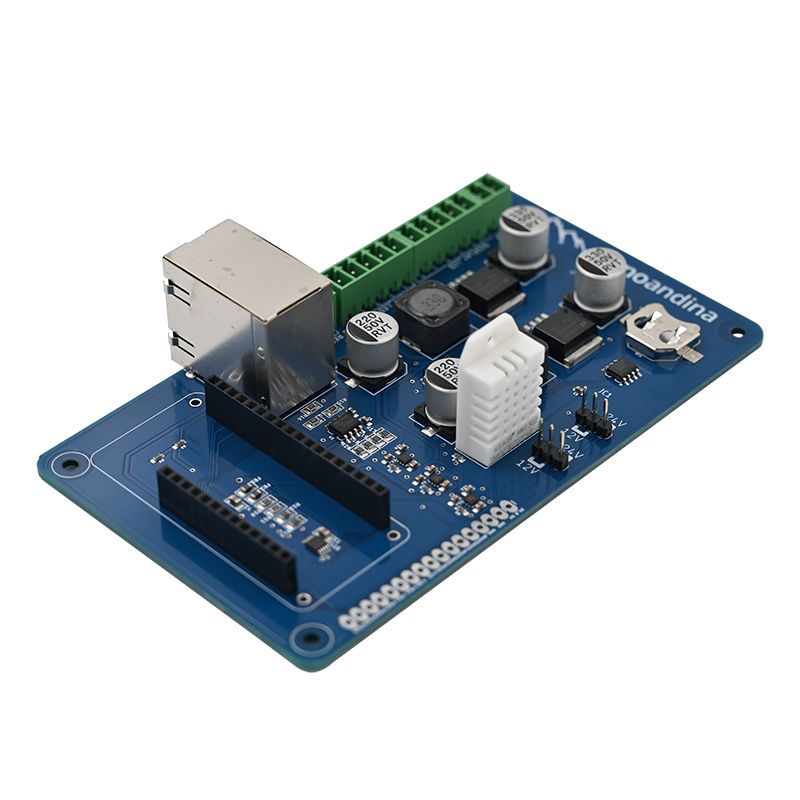

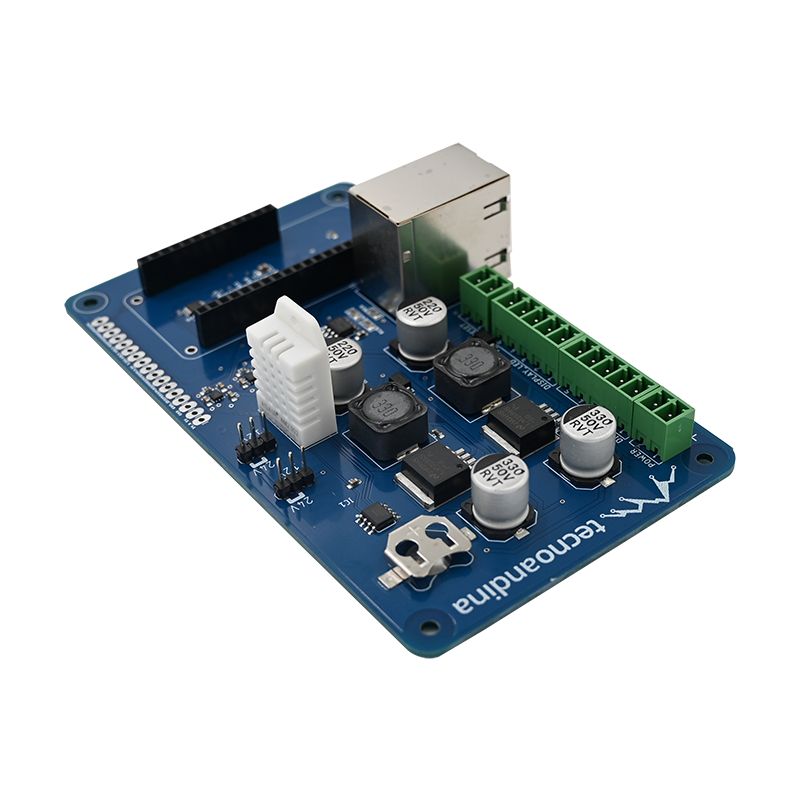

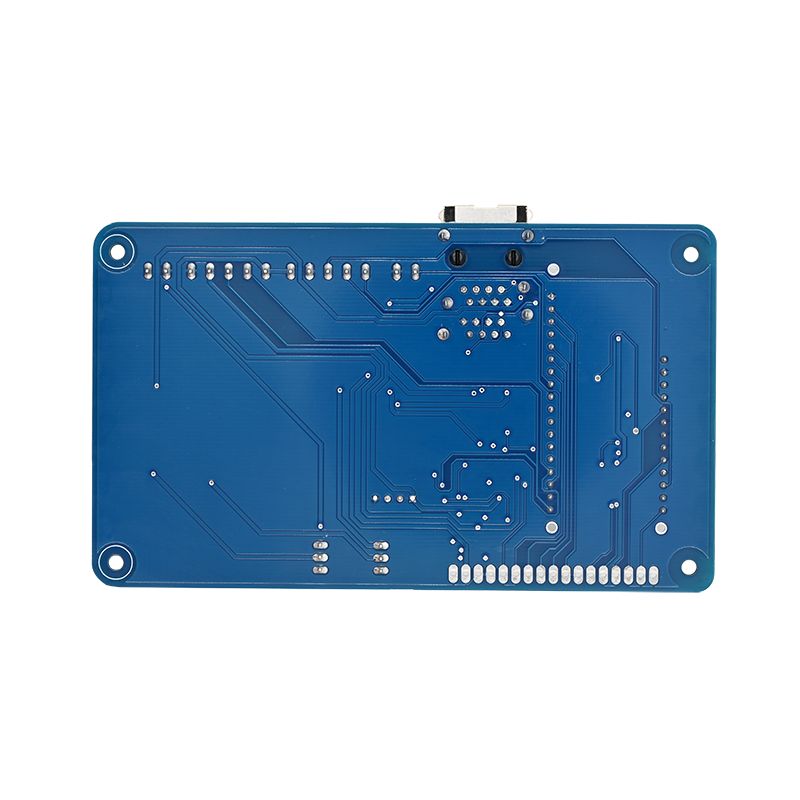

Smart Lamp PCBA -produksjon

* Gerber -fil og BOM -liste levert av klient
* Blank PCB laget, komponenter kjøpt av oss
* PCB -fabrikasjon med deler fullt montert
* 100% funksjon testet ok før frakt
* ROHS-kompatibel, blyfri produksjonsprosess
* Rask levering, med uavhengig ESD -pakke
* One Stop Electronic Manufacturing Service for PCB Design, PCB Layout, PCB Manufacture, Components Procurement, PCB SMT og THT -montering, IC -programmering, funksjonstest, emballasje og levering

Unixplore PCB & PCB -monteringsevne

Parameter	Evne
Lag	1-40 lag
Monteringstype	Gjennomgående hull (THT), Surface Mount (SMT), Mixed (THT+SMT)
Minimum komponentstørrelse	0201 (01005 metrikk)
Maksimal komponentstørrelse	2,0 i x 2,0 i x 0,4 in (50 mm x 50 mm x 10 mm)
Komponentpakketyper	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Minimum pad tonehøyde	0,5 mm (20 mil) for QFP, QFN, 0,8 mm (32 mil) for BGA
Minimum sporingsbredde	0,10 mm (4 mil)
Minimum sporklaring	0,10 mm (4 mil)
Minimum borestørrelse	0,15 mm (6 mil)
Maksimal brettstørrelse	18 i x 24 tommer (457 mm x 610 mm)
Styretykkelse	0,0078 in (0,2 mm) til 0,236 in (6 mm)
Styremateriale	CEM-3, FR-2, FR-4, High-TG, HDI, Aluminium, High Frequency, FPC, Rigid-Flex, Rogers, etc.
Overflatebehandling	Osp, hasl, flash gull, enig, gullfinger, etc.
Loddepasta type	Bly eller blyfri
Kobber tykkelse	0,5 oz - 5 oz
Monteringsprosess	Refow lodding, bølge lodding, manuell lodding
Inspeksjonsmetoder	Automatisk optisk inspeksjon (AOI), røntgen, visuell inspeksjon
Testmetoder internt	Funksjonell test, sondestest, aldringstest, høy og lav temperaturtest
Tillitstid	Prøvetaking: 24 timer til 7 dager, massekjøring: 10 - 30 dager
PCB -monteringsstandarder	ISO9001: 2015; ROHS, UL 94V0, IPC-610E Class LL

UNIXPLORE Verdi-tilsatt elektronisk produksjonstjeneste

● IC-forhåndsprogrammeringstjeneste med fil i format avHex, alvogSøppelkasse.
● Smart lampe PCBA -funksjonstestarmatur Tilpasset i henhold til kundens testkrav
● Boksbyggingstjeneste inkludert plast- og metallveskeform og delproduksjon
● Konform belegg inkludert selektiv lakkbelegg, epoksyharpikspotte
● Wire Harness og kabelmontering
● Ferdig produktmontering inkludert boks, skjerm, membranbryter, merking og tilpasset kartong eller detaljhandel.
● Ulike tredjepartstester for PCBA er tilgjengelige på forespørsel
● Produktsertifiseringshjelp

PCBA -produksjonsprosedyre
