Automobile PCBA: A Systematic Engineering from Reliability Pillars to Zero-Defect Manufacturing

Den moderne bilen gjennomgår en dyp transformasjon fra et "mekanisk produkt" til en "mobil intelligent terminal." I denne utviklingen har Printed Circuit Board Assembly (PCBA) – som den fysiske bæreren og den elektriske sammenkoblingskjernen til elektroniske kontrollenheter (ECU) – blitt en kritisk determinant for kjøretøyytelse, sikkerhet og funksjonelle grenser. I motsetning til forbrukerelektronikk,PCBA for bilopererer i et ekstremt miljø preget av høye temperaturer, alvorlige termiske sykluser, intense vibrasjoner, fuktighet og elektromagnetisk interferens. Designet og produksjonen utgjør dermed et strengt vitenskapelig system som spenner over komponentvalg, prosesskontroll og kvalitetssporbarhet gjennom hele livssyklusen.

I. Strenge toppnivåstandarder: Kvalitetsgraven bygget av AEC-Q og IATF 16949

Påliteligheten til PCBA for biler stammer ikke fra forsterkning på et enkelt trinn, men er forankret i et top-down system med obligatorisk standardisering. Blant disse utgjør AEC-Q-serien og IATF 16949 kvalitetsstyringssystemet de to hjørnesteinene.

AEC-Q-standardene, etablert av Automotive Electronics Council, gir komponentsertifiseringsspesifikasjoner med strenge testterskler for ulike komponenttyper. AEC-Q100 fokuserer for eksempel på integrerte kretser (IC), og krever at de består tester som temperatursykling, elektromigrering og feilanalyse. AEC-Q200 målretter mot passive komponenter (kondensatorer, motstander osv.), og utsetter dem for termisk sjokk, fuktighets- og vibrasjonstester for å sikre at ytelsen deres forblir stabil over et bredt temperaturområde fra -40°C til +125°C (og utover). Enhver komponent som ikke har bestått AEC-Q-sertifisering, står overfor betydelige barrierer for å komme inn i vanlige forsyningskjeder for bilindustrien.

På produksjonssystemnivå har IATF 16949:2016 erstattet ISO/TS 16949 som den eneste kvalitetsstyringsstandarden for bilindustrien. Dens kjernemandat er den obligatoriske implementeringen av de fem kjerneverktøyene (APQP, PPAP, FMEA, MSA, SPC) for å etablere en kvalitetsarkitektur med lukket sløyfe. Nærmere bestemt:

• APQP (Advanced Product Quality Planning) krever DFM (Design for Manufacturability) gjennomganger på designstadiet for å proaktivt unngå potensielle defekter, for eksempel «tombstone» av 0201 små komponenter eller BGA (Ball Grid Array)-putedesignfeil.

• PPAP (Production Part Approval Process) krever at prosesskapasitetsindeksen (Cpk) for Critical-to-Quality (CTQ)-karakteristikker må være ≥ 1,67, noe som betyr at prosesskapasiteten må langt overgå generelle industrielle standarder.

• FMEA (Failure Mode and Effects Analysis) vurderer systematisk risikoprioritetsnummeret (RPN) for potensielle feilmoduser i SMT-linjer (Surface Mount Technology) – for eksempel utilstrekkelig loddepasta eller BGA-tomrom – og fremtvinger obligatoriske korrigerende handlinger for varer med høy RPN.

Dobbel sikkerhet for design og prosess: Ta tak i termiske, mekaniske og kjemiske utfordringer

De fysiske utfordringene som automotive PCBA står overfor, er sentrert om tre områder: termisk styring, mekanisk stress og miljøkorrosjon. Dette krever samarbeidende innovasjon i både design- og produksjonsprosesser.

1. Termisk styring og materialvalg PCBAer plassert i nærheten av motorrom eller batteripakker må tåle langvarig høye temperaturer. For å redusere termiske feil, prioriterer designere underlag med høy Tg (glassovergangstemperatur ≥ 170 °C) FR-4-materialer eller polyimid, noe som forhindrer at PCB-en mykner og deformeres under varme. For komponenter med høy effekt introduseres Metal Core PCB-er (MCPCB-er) eller termiske vias kombinert med kjøleribber for å optimalisere varmespredningsveier. I tillegg tilbyr PECVD (Plasma-Enhanced Chemical Vapor Deposition) plasmabelegg – som er termisk transparente – beskyttelse på molekylært nivå uten å hindre varmespredning, noe som gjør dem spesielt egnet for kompakte applikasjoner med høy effekttetthet som domenekontrollere.

2. Mekanisk vibrasjonsbeskyttelse og tilkoblingsforsterkning Vibrasjon er en primær årsak til svikt i loddeledd. Designretningslinjer følger DFM-prinsipper: unngå å plassere store tunge komponenter i spenningskonsentrasjonssoner, og prioriter SMT fremfor gjennomgående hullkomponenter for å redusere belastning på loddeforbindelser. For BGA-pakker som er mottakelige for vibrasjoner, implementeres Underfill-prosessen – som fyller gapet under brikken med lim for å fordele stress. Dette kan forbedre påvirkningssikkerheten med flere størrelsesordener. I tillegg gir trykkpasningsstandarder som IPC-9797A spesifikasjoner for koblingspålitelighet under vibrasjonsmiljøer.

3. Konform belegg og korrosjonsbeskyttelse Fuktighet, saltspray og kjemiske forurensninger utgjør langsiktige korrosjonstrusler mot PCBA. Selektiv påføring av konformt belegg er standard praksis. For sensorer eller høyfrekvente signalkoblinger kan imidlertid tradisjonelle belegg påvirke signalintegriteten eller legge til termisk motstand. I slike tilfeller tilbyr nanoteknologibaserte belegg på molekylært nivå (f.eks. plasmabelegg fra P2i) en overlegen løsning som gir anti-kondensbeskyttelse uten å endre impedansegenskapene. For BGA-regioner med høy tetthet er AXI (Automated X-ray Inspection) avhengig av for å overvåke tømmehastigheter for loddemetall (vanligvis nødvendig å være <25 %) for å forhindre at hulrom blir opphav til korrosjon eller sprekkforplantning.

Null-defekt produksjon: Closed-Loop 3D SPI til MES full sporbarhet

Hovedmålet med produksjon av PCBA for biler er å nærme seg "Null defekt." Dette målet oppnås gjennom høyautomatisert inspeksjon og sanntids prosesskontroll.

I det kritiske SMT-stadiet – loddepasta-utskrift – viser statistikk at 60–70 % av feilene stammer fra utskriftsavvik. For å løse dette tar ledende produksjonslinjer i bruk 3D SPI (Three-Dimensjonal Solder Paste Inspection) koblet med et tilbakemeldingssystem med lukket sløyfe koblet til skriveren. Når SPI oppdager et trendavvik i loddepastavolum eller -høyde, finjusterer systemet automatisk naltrykket eller sjablongfrigjøringshastigheten uten manuell inngripen. Denne mekanismen opprettholder Cpk for kritiske parametere stabilt over 1,67. I påfølgende stadier:

• AOI (Automated Optical Inspection) fanger opp visuelle defekter som komponentforskyvninger og brobygging.

• IKT (In-Circuit Testing) bruker sondekontakter for raskt å skjerme for elektriske feil som kortslutninger og motstandstoleranser.

• FCT (Functional Circuit Testing) simulerer virkelige driftsforhold (f.eks. 12V/24V strømsvingninger) for å bekrefte PCBAens funksjonelle integritet.

Det er avgjørende at ende-til-ende-sporbarhet er ikke omsettelig. Som pålagt av IATF 16949, binder Manufacturing Execution System (MES) hver komponents batchnummer, plasseringsparametere, reflow temperaturprofiler og til og med røntgenbilder til den endelige lasergraverte unike UIDen til PCBA. I tilfelle feltfeil kan hele produksjonshistorikken hentes innen 60 sekunder, noe som muliggjør presis inneslutning og rotårsaksanalyse. Denne sporbarhetsevnen er også stadig viktigere for å støtte "Rett til reparasjon"-forskrifter.

Applikasjonsstratifisering og systemintegrasjon

Automotive PCBA-applikasjoner spenner over flere domener, fra kroppskontroll og drivverk til intelligente cockpiter og autonom kjøring. Hvert scenario pålegger forskjellige prioriteringer:

• Body Domain (BCM, Body Control Module): Legger vekt på I/O-kontroll og lavt strømforbruk, med kostnadsfølsomhet som krever balanserte beskyttelsestiltak.

• Drivlinje- og sikkerhetsdomener (ABS/ESP, Anti-lock Braking System/Electronic Stability Program): Krever ekstremt høy responshastighet og ekstrem miljøtoleranse, noe som krever AEC-Q100 IC-er av høy kvalitet og forsterket redundansdesign.

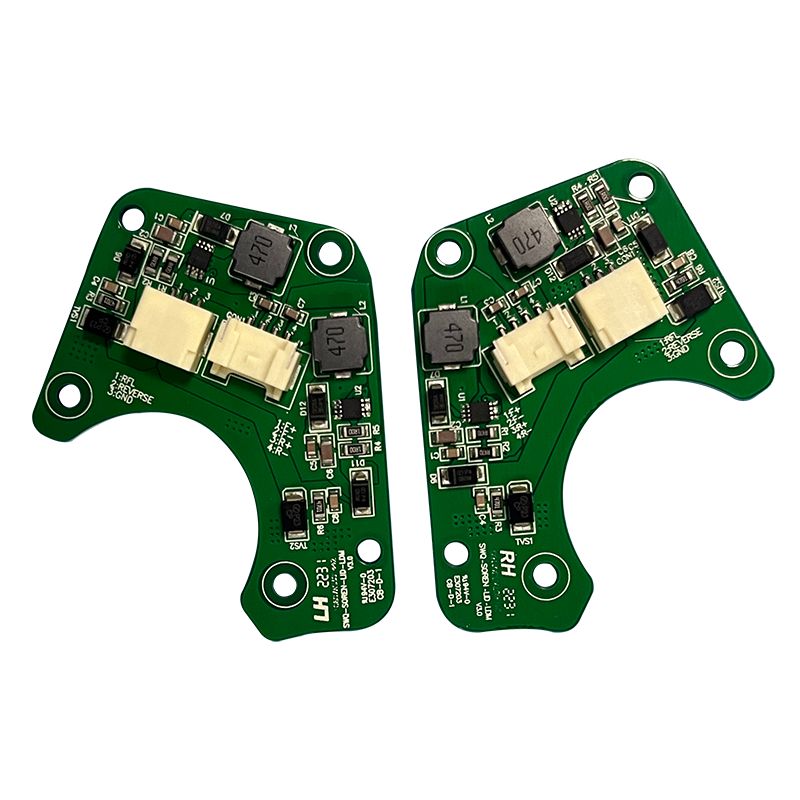

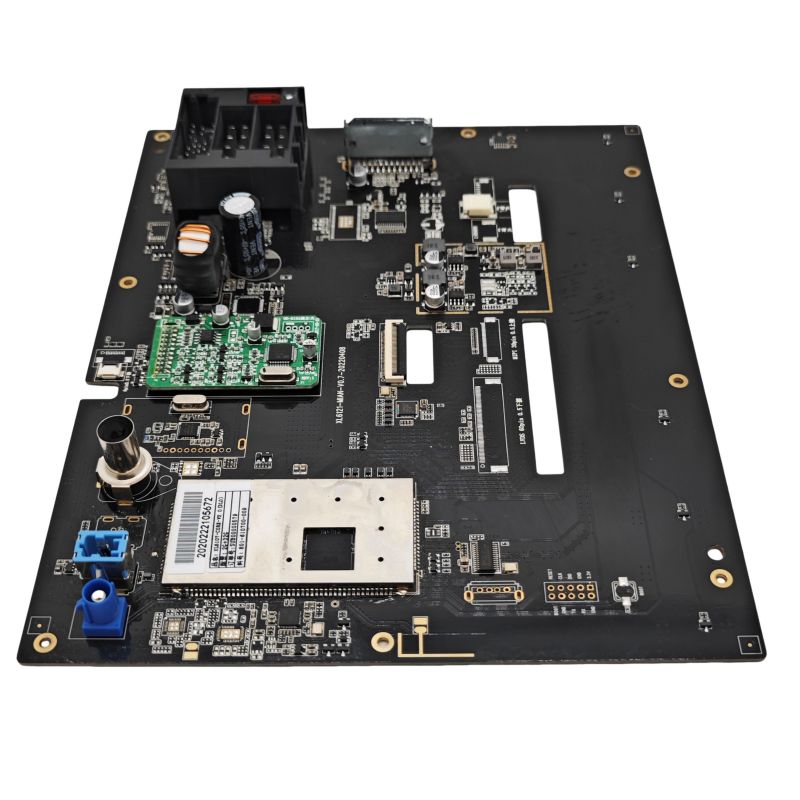

• Infotainmentdomene: Prioriterer høyhastighets signaloverføring (f.eks. HDMI, LVDS) og elektromagnetisk kompatibilitet (EMC), ofte ved å bruke HDI (High-Density Interconnect) eller rigid-flex teknologier for å optimalisere signalintegriteten.

PCBA for biler i sin essens en vitenskap om determinisme. Den etablerer strenge standarder gjennom AEC-Q og IATF 16949 for å filtrere pålitelige gener ved kilden; den gir maskinvare motstandskraft mot tøffe miljøer gjennom spesialiserte design og prosesser rettet mot varme, vibrasjoner og korrosjon; og den låser prosesskonsistens med nesten null defekter i masseproduksjon gjennom SPC med lukket sløyfe, AOI/røntgeninspeksjon og MES-sporbarhet. Ettersom E/E-arkitekturer (elektrisk/elektronisk) for biler utvikler seg mot sentrale dataplattformer, må PCBA ikke bare romme høyere datatettheter, men også oppnå redundans og feilforutsigbarhet innenfor rammeverket for funksjonell sikkerhet (ISO 26262). Teknologisk innovasjon på dette feltet fortsetter å drive bilindustrien mot tryggere, mer intelligente og mer pålitelige horisonter.
