Unngå jordingsfeller og skrueavfall: Designretningslinjer for motorkontroll-PCBAer med høy pålitelighet

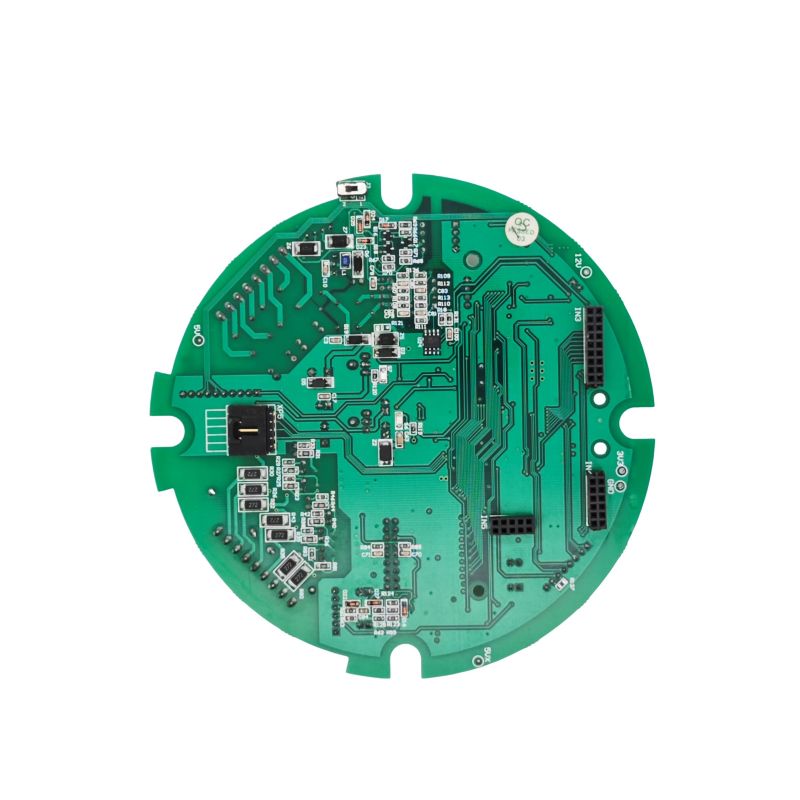

Motorkontroll PCBA (Printed Circuit Board Assembly) er kjernemuligheten for presisjonsbevegelseskontroll innen industriell automasjon, robotikk, nye energikjøretøyer og smarte husholdningsapparater. Denne praktiske veiledningen konsoliderer nøkkelinnsikt fra valg av arkitektur, PCB-layout, montering og verifisering, og hjelper ingeniører og produktledere med å unngå vanlige fallgruver og sikre en jevn overgang fra prototype til produksjon av høyvolum.

1. Designfase: Arkitektur og komponentvalg

1.1 Tilpassede vs. standardløsninger

Ved prosjektstart vurderer du om du skal ta i bruk en tilpasset PCBA eller en standardmodul. Mens tilpasset PCBA pådrar seg høyere NRE-kostnader (Non-Recurring Engineering) på forhånd, muliggjør det optimalisering for spesifikke motortyper – som BLDC, stepper eller servo – og presise ytelsesmål (f.eks. hastighet/momentnøyaktighet innenfor ±0,5 %). Tilpassede løsninger tilbyr også overlegen systemintegrasjonseffektivitet (ofte over 95%) og langsiktig pålitelighet under tøffe driftsforhold.

1.2 Kjernebrikkesett og topologivalg

• Prosessor: En 32-bits MCU med dedikert motorstyrt periferiutstyr (f.eks. ARM Cortex-M4-kjerne) anbefales sterkt for å håndtere beregningsintensive algoritmer som Field-Oriented Control (FOC) med sanntidsrespons.

• Driver og krafttrinn:

• For design med høy integrering, velg fullt integrerte BLDC-driver-ICer (f.eks. TI MCF831xC-serien) som kombinerer gatedrivere og strøm-FET-er. Dette forenkler eksterne kretser, men krever forsiktig frakobling – minst fem kritiske kondensatorer (VM-PGND, CPH-CPL, etc.) må plasseres i henhold til dataarket for å sikre stabil drift.

• For høyeffektapplikasjoner (f.eks. >50A), er diskrete MOSFET-er/IGBT-er med dedikerte portdrivere foretrukket. Vurder enheter med bred båndgap (SiC eller GaN) for å oppnå høyere svitsjefrekvenser og reduserte tap.

2. PCB-oppsett: Kunsten med støydemping og termisk styring

Et motorkontrollkort er i seg selv en enhet med blandet signal og strømkrevende. Dårlig layout er den viktigste årsaken til EMC-feil og feltretur.

2.1 Kretspartisjonering og jordingsstrategi (kritisk)

Gylden regel: Fysisk isoler strømjord fra signaljord.

• Sonering: Del kretskortet i tre forskjellige regioner:

• Noisy Zone: Strømomformer, releer og gate-drivsløyfer.

• Digital sone: MCU, kommunikasjonsgrensesnitt (CAN, UART, SPI).

• Analog sone: Strøm-/spenningsføling, koder-/resolverinnganger. Hold høyfrekvente PWM-spor unna sensitive analoge tilbakemeldingsbaner.

• Jordingsimplementering:

• Bruk en ettpunkts jording eller delt bakkeplan.

• Koble til digital og analog jording på et enkelt punkt nær ADC-referansepinnen.

• Isoler strømjorden (støyende) og koble den til systemets stjernejordingspunkt via en lavimpedansbane, og forhindrer at store transiente strømmer ødelegger kontrollsignaler.

• Stable-up-anbefaling: Et 4-lags bord er ideelt når budsjettet tillater det. Bruk dedikerte jordlag ved siden av primærkomponentsiden for å gi lavinduktans returveier og iboende skjerming. For 2-lags design, bruk omfattende grunnoversvømmelser og hold strømspor så korte og brede som mulig.

2.2 Strømsløyfer og termisk spredning

• Sporbredde og sløyfeområde: DC-buss- og trefaseutgangsspor må være korte og brede for å tåle høy di/dt. Gate-drivsignalpar bør kjøre parallelt og nær de tilsvarende MOSFET-kildeterminalene for å minimere parasittisk induktans.

• Termisk styring: Bruk termiske vias for å effektivt lede varme fra strømenheter til indre kobberplan eller kjøleavledere i bunnen. Påfør loddemaskeåpninger (kobbereksponerte) på høystrømsbaner for å muliggjøre ekstra kjøleribbefeste.

3. Montering og produksjon: Oversett, men likevel kritiske detaljer

3.1 Supply-Chain Resilience i stykklisteplanlegging

Før BOM (Bill of Materials) ferdigstillelse, utfør en forsyningsrisikovurdering for langvarige varer som MCU-er og kommunikasjonssendere. Der det er mulig, reserver nål-kompatible alternative fotavtrykk i oppsettet for å unngå produksjonsstans forårsaket av avbrudd hos én kildeleverandør.

3.2 Renslighet av skruefeste (en hyppig, men ignorert feilmodus)

Under montering av PCBA-motorkontroller er metallrester båret av skruer en skjult morder som forårsaker kortslutninger og isolasjonsforringelse.

• Risiko: Metallpartikler fra vibrerende skruematere kan falle ned på IC-stifter med høy tetthet eller mellom tilstøtende spor, noe som kan føre til periodiske feil eller umiddelbare kortslutninger ved oppstart.

• Mottiltak:

• Bytt ut tradisjonelle vibrasjonsskålmatere med trinnmatere for å minimere friksjonsindusert partikkelgenerering.

• Introduser en støvfjerningsstasjon med vakuum rett før festetrinnet.

• Bruk smarte elektriske skrutrekkere med sanntids dreiemoment- og vinkelovervåking for å forhindre undermoment (flytende) eller avdriving av gjenger.

4. Testing og validering: Utover "Snurrer det?"

1. Funksjonstest (FCT): Under belastede forhold, verifiser responstiden for overstrøm- og overtemperaturbeskyttelse – for eksempel sikre at driveravstengningen utløses innen <10µs. Valider også dynamisk effektreduksjonslogikk under spenningsfall.

2. Elektromagnetisk kompatibilitet (EMC) Pre-compliance: Ledet og utstrålt emisjon (CE/RE) er vanlige smertepunkter. Hvis det oppstår feil, sjekk først om en riktig vurdert TVS-diode og common-mode choke er plassert ved strøminngangen, og optimaliser PWM-svitsjhastigheten ved å justere portmotstander.

3. Langsiktig pålitelighet: Utfør termiske syklus- og kontinuerlige kjøretester for å verifisere loddeleddets integritet og komponentreduksjon under maksimale omgivelsestemperaturer.

Designe en påliteligMotorkontroll PCBAer grunnleggende en trekantet avveining mellom elektrisk ytelse, termodynamikk og elektromagnetisk kompatibilitet. Hver avgjørelse – fra klar kretspartisjonering og disiplinert jording, til streng kontroll over monteringsrenslighet – bestemmer produktets langsiktige stabilitet i utfordrende industrielle miljøer. Ved å implementere strategiene som er skissert i denne veiledningen, kan du redusere feilfrekvensen betydelig, forkorte utviklingssykluser og forbedre den generelle robustheten til motorkontrollsystemet.
