Hvordan Dash Cam PCBA-utviklingen utvikler seg: Fra brikkevalg til masseproduksjon

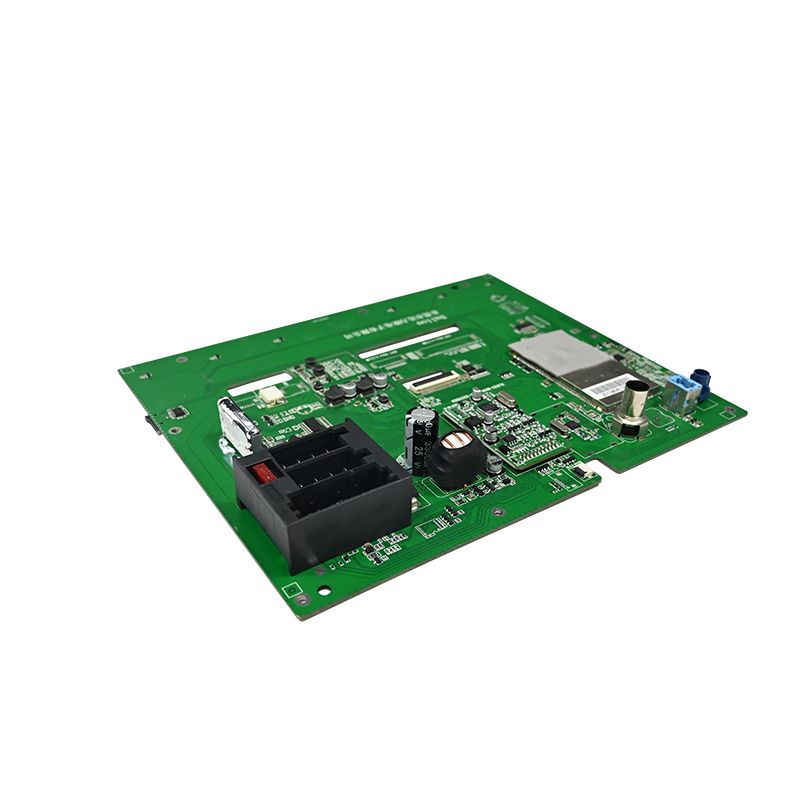

I kjernen er en dash-kamera ikke definert av linsen eller huset, men av densPCBA(Tryktkortmontering). Få brikkesettet riktig og brettet stabilt, og du har allerede vunnet halve kampen. Her er en enkel guide som dekker valg av brikkesett, kretsdesign, produksjon og testing, basert på erfaring fra den virkelige verden.

1. Valg av brikkesett: Velg "Hjernen" først, og bygg deretter rundt den

Hovedprosessoren er hjertet i PCBA. Når dette er bestemt, er resten av krets-, kostnads- og ytelsestaket i stor grad satt. For øyeblikket har de vanlige alternativene hver sine styrker:

• Ambarella: Kjent for overlegen bildebehandling, utmerket bildekvalitet og høy kodingseffektivitet. Ideell for avanserte 4K-dash-kameraer, men utviklingen er kompleks og stykklistekostnadene er høyere.

• Novatek: Markedsleder når det gjelder volum. Tilbyr utmerket valuta for pengene, med alternativer som spenner fra entry-level til high-end (støtter 4K, HDR). Ofte toppvalget for masseproduserte produkter.

• Andre (Hisilicon, Allwinner osv.): Brukes i spesifikke markeder eller kostnadssensitive produkter.

Ikke bare se på oppløsningen. Vurder dine faktiske behov: Støtter den dobbel opptak foran og bak? Hvordan er ytelsen ved lite lys? Trenger du ADAS- eller AI-funksjoner? Disse bestemmer nødvendig datakraft og ISP (Image Signal Processor) evner.

Når hovedprosessoren er valgt, vær oppmerksom på disse nøkkelutstyret:

• Strømstyring: Bilkraft er notorisk støyende (9V–16V med forbigående pigger). Du må bruke en DC-DC-omformer med bred inngangsspenning med overspennings-, overstrøm- og omvendt polaritetsbeskyttelse. Hvis parkeringsmodus kreves, legger du til en lavspenningsdeteksjons-/beskyttelseskrets for å forhindre at bilbatteriet tømmes.

• Bildesensor: Sony IMX-serien (f.eks. IMX335) er et vanlig valg. Sørg for at MIPI CSI-grensesnittet samsvarer godt med hovedprosessoren.

• Lagring: Bruk eMMC for fastvarelagring og et TF-kortspor for videolagring. Kortsporet må ha ESD-beskyttelse.

2. Kretsdesign Essentials: Anti-interferens og termisk styring er nøkkelutfordringer

Dash-kameraer sitter på frontruter, baker i sommersol og fryser om vinteren, alt mens de tåler konstant vibrasjon. Dette krever ekstremt høy stabilitet og pålitelighet fra PCBA. To kritiske problemer må tas opp på designstadiet:

2.1 Termisk styring (varmespredning)

Under 4K-videoopptak genererer prosessoren og sensoren betydelig varme i et forseglet kabinett. Dårlig termisk styring fører til systemkrasj, bildeartefakter og akselerert aldring av komponenter. Effektive løsninger inkluderer:

Store kobber strømmer under hovedprosessoren, med tette termiske vias som kobles til indre og nedre kobberlag for å spre varme.
Strategisk komponentplassering for å fordele varmekilder jevnt og unngå lokaliserte hotspots.
Utforming av PCBA for å utnytte metallhuset eller dedikerte varmespredere for passiv kjøling.

2.2 Signalintegritet og EMI/EMC

Høyhastighetssignaler (MIPI, DDR) og RF-signaler (Wi-Fi, GPS) er overfylt på en liten tavle. Uten nøye utforming forårsaker interferens bildestøy, bildefall eller signaltap.

Impedanskontroll: Beregn og kontroller strengt 100 Ω differensialimpedans for MIPI, USB og andre høyhastighets differensialpar, og 50 Ω ensidig impedans for andre kritiske spor.
Lengdematching: Differensialpar og DDR-datagrupper må ha streng lengdematching (innen ±10 mils) for å sikre riktig timing.
Vaktsporing: Ruter bakkespor sammen med kritiske signaler (klokke, I2C, lyd, video) og legg til sømveier for isolering.
Lagstabling: Bruk et 4-lags eller 6-lags PCB med et solid jordplan og et solid kraftplan. Ruter høyhastighetssignaler på indre lag for å bruke flyene som skjerming.

I tillegg må du alltid plassere TVS-dioder ved inngangskontaktene for ESD-beskyttelse, legge til ferrittkuler og kondensatorer ved strøminngangen for filtrering, og bruke ettpunktsseparasjon mellom analoge og digitale jordplaner. Dette er enkle, men svært effektive teknikker.

3. Produksjon og kvalitetskontroll: Portvaktene før masseproduksjon

Et godt design er bare halve historien. For å sende en pålitelig PCBA, er grundige produksjons- og testprosesser ikke omsettelige.

• SMT-montering og AOI-inspeksjon: Anerkjente fabrikker bruker 3D SPI for å inspisere kvaliteten på loddepasta, høyhastighets pick-and-place-maskiner for BGA- og 0402-komponenter, og AOI (Automated Optical Inspection) for å oppdage loddefeil (brodannelse, kalde skjøter, manglende komponenter).

• FCT (Functional Circuit Test): Simuler faktisk dashcam-drift ved å slå på PCBA og teste hver funksjon: opptak, lyd, GPS-signalinnsamling, knapperespons og skjermutgang.

• Innbrenningstest (aldringstest): Kjør PCBA kontinuerlig i flere til titalls timer i et kammer med høy temperatur og høy luftfuktighet. Dette avslører latente defekter (som intermitterende loddeforbindelser eller termisk ustabile komponenter) og er et kritisk skritt for å sikre langsiktig pålitelighet.

Bygge en påliteligdash cam PCBAer et systematisk ingeniørarbeid. Det er en balansegang – å finne det gode stedet mellom ytelse, kostnad, fysisk størrelse, termisk spredning og langsiktig pålitelighet. Ved å ta disse praktiske hensyn på forhånd kan du unngå mange vanlige fallgruver og effektivisere veien til en vellykket produktlansering.
