Hvordan fungerer en utgangsskilt-PCBA under et strømbrudd?

Et utgangsskilt forventes å forbli synlig når normal strøm avbrytes, så PCBA (Printed Circuit Board Assembly) spiller en viktig rolle i å håndtere overgangen fra normal strøm til nøddrift. Den nøyaktige kretsdesignen varierer fra produkt til produkt, men den grunnleggende prosessen involverer vanligvis strømdeteksjon, batteristyring, strømsvitsjing og LED-kontroll.

Hva skjer når normal strøm er tilgjengelig?

Under normale forhold vilAvslutt Sign PCBAmottar strøm fra hovedstrømforsyningen og gir nødvendig strøm til LED-lyskilden.

Samtidig kan PCBA administrere reservebatteriet slik at det forblir klart for nøddrift. Avhengig av produktdesign, kan kretsen også overvåke ladestatus og gi en indikator for driftstilstanden.

I denne tilstanden håndterer hovedstrømforsyningen normal drift mens batteriet forblir tilgjengelig som reservekilde.

Hvordan oppdager PCBA et strømbrudd?

Når den normale strømforsyningen avbrytes eller faller utenfor den nødvendige driftstilstanden, må PCBA gjenkjenne endringen raskt.

Kretsen overvåker den innkommende strømmen og oppdager tap av normal forsyning. Når et strømbrudd er identifisert, endrer kontrollkretsen strømbanen fra normal tilførsel til reservebatteriet.

Denne overgangen er en viktig del av utformingen av nødutgangsskilt fordi LED-en må forbli opplyst i stedet for bare å slå seg av når hovedstrømmen forsvinner.

Hvordan tar backup-batteriet over?

Etter å ha oppdaget et strømbrudd, bytter PCBA strømkilden til reservebatteriet.

Batteriet leverer da energi til nødlyskretsen, mens PCBA regulerer og fordeler tilgjengelig kraft i henhold til utgangsskiltets utforming.

Den nøyaktige batterispenningen, kapasiteten, lademetoden og backupvarigheten avhenger av den spesifikke produktkonfigurasjonen. Derfor bør PCBA utformes for å matche batteriet og LED-systemet i stedet for å behandles som en universell erstatningskomponent.

Hvordan styrer PCBA LED-en?

LED-en er den synlige delen av utgangsskiltet, men stabil belysning avhenger av den elektroniske kretsen bak.

Under nøddrift styrer PCBA den elektriske forsyningen som leveres til lysdioden. Kretsen kan inkludere LED-drift og strømkontrollfunksjoner for å opprettholde passende LED-drift når batterispenningen endres.

Dette er spesielt viktig under lengre backupperioder fordi batterispenningen ikke forblir konstant under utladingen.

Hva skjer når normal strøm kommer tilbake?

Når den normale strømforsyningen gjenopprettes, oppdager PCBA returen av inngangsstrømmen og endrer systemet tilbake til normal driftstilstand.

Reservebatteriet kan deretter gå tilbake til ladetilstanden, avhengig av kretsdesignet. På denne måten er batteriet forberedt på et fremtidig strømbrudd i stedet for å bli utladet etter en enkelt nødhendelse.

Den komplette operasjonssekvensen kan derfor oppsummeres som:

Normal strøm → Strømbrudddeteksjon → Batteribytte → Nødlysdiodedrift → Strømgjenoppretting → Batterilading

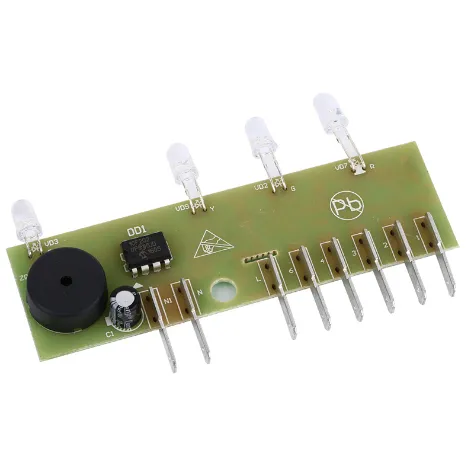

Hvilke funksjoner bør en utgangsskilt PCBA inkludere?

Funksjonene avhenger av produktdesignet, men en Exit Sign PCBA kan inkludere:

Ikke alle Exit Sign PCBA bruker den samme kretsarkitekturen. De nødvendige funksjonene bør bestemmes av det ferdige utgangsskiltet, batterisystemet, LED-konfigurasjonen og gjeldende produktkrav.

Hva bør vurderes når man utvikler en utgangsskilt-PCBA?

For produsenter som utvikler eller kjøper en Exit Sign PCBA, bør flere faktorer vurderes før produksjon.

Batterikompatibilitet er viktig fordi lade- og utladingskretsen må samsvare med det valgte batteriet.

LED-konfigurasjon må også vurderes fordi PCB-en må gi passende elektrisk kontroll for den tiltenkte LED-belastningen.

Krav til inngangseffekt bør defineres i henhold til målutgangsskiltet og markedet.

I tillegg bør PCB-oppsettet, komponentvalg, termiske forhold, beskyttelsesfunksjoner og nødvendig testing gjennomgås under produktutviklingen.

For sikkerhetsrelaterte belysningsprodukter bør gjeldende regionale standarder og sertifiseringskravene til det komplette ferdige produktet også bekreftes før masseproduksjon.

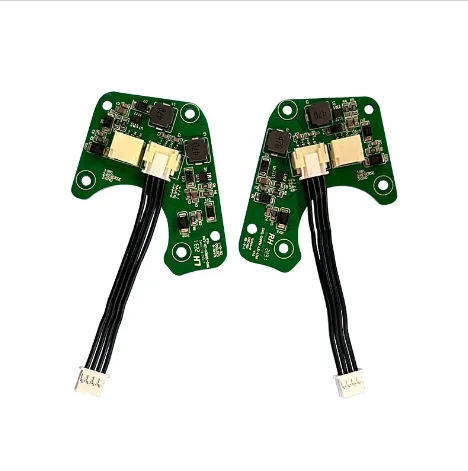

Avslutt Sign PCBA fra Unixplore Electronics

Hos Unixplore Electronics tilbyr vi PCBA-produksjon og elektronikkmontering for kunder som utvikler produkter som utgangsskilt og nødlysutstyr. Vi kan jobbe fra kundelevert PCB-design og produksjonskrav, med vår produksjonserfaring som dekker PCB-montering og ferdige elektroniske sammenstillinger.

For enAvslutt Sign PCBAprosjekt, anbefaler vi å bekrefte inngangseffekt, batterispesifikasjon, LED-konfigurasjon, nødvendige funksjoner, PCB-design og målmarkedskrav før produksjon, slik at sammenstillingen samsvarer med det tiltenkte ferdige produktet.

Lær mer om vårAvslutt Sign PCBA

Under et strømbrudd, enAvslutt Sign PCBAfungerer som kontrollpunktet mellom normal strømforsyning, reservebatteri og LED-belysningssystem. Den oppdager avbruddet, bytter strømkilden, kontrollerer nød-LED-drift og kan returnere systemet til normal ladedrift når strømmen kommer tilbake.
