Med 20 år innen elektronikkproduksjon og SEO, har jeg revidert hundrevis av utgangsskiltsammenstillinger. Denne veiledningen dekker de tekniske spesifikasjonene, samsvarsstandardene og den virkelige ytelsen som anleggsledere og spesifikasjoner faktisk søker etter.

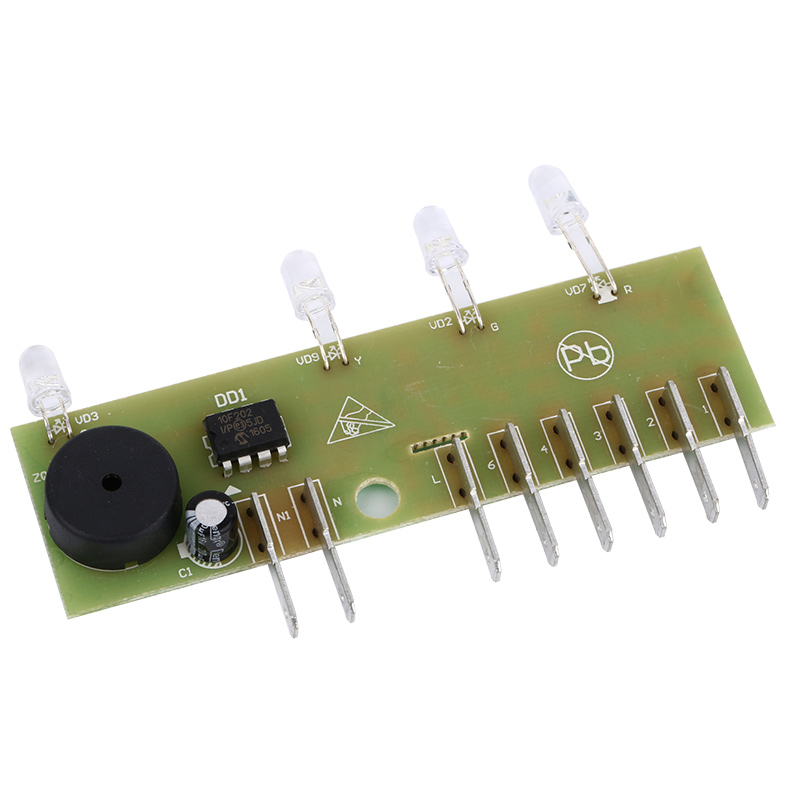

Hva gjør en utgangsskilt-PCBA annerledes?
I motsetning til standard belysningstavler, må et utgangsskilt-PCBA håndtere tre samtidige funksjoner:
- Doble kraftbaner:AC linjeinngang (120V eller 277V) pluss en reservebatteriladekrets.
- Emergency Transfer Switching:Automatisk overgang til DC-batteri innen 0,1 sekunder etter strømtap.
- LED String Management:Konstant strømkontroll for 6 til 36 røde eller grønne lysdioder.
Fordi byggeforskrifter krever 90 minutter med belysning under strømbrudd, må PCBA-designet prioritere lav hvilestrøm og pålitelig batterilading.
Kjerne tekniske spesifikasjoner
Alle parametere oppført nedenfor oppfyller eller overgår UL 924 og NFPA 101 standarder. Bekreft alltid sertifiseringer med leverandøren din.
Inn- og utgangseffekt
ParameterStandardverdi Samsvar Inngangsspenning (AC)120V / 277V / 347V (50-60Hz)UL 924Nødmodusspenning6V til 12V DC (NiCd- eller LiFePO4-batteri)NFPA 101Total utgangseffekt 2W til 8W (tall stjerneeffekt) modus)≥0,90 ved full belastningIEC 61000-3-2Effektivitet >82 % (AC-DC konvertering) DOE 2021-standarder
Spesifikasjoner for batterilading
ParameterVerdiMerknader Ladespenning (NiCd)7,2V til 8,4V (for 6V nominell pakke)Temperaturkompensert Ladestrøm50mA til 200mA (konstant strøm)Forhindrer overoppheting BatteritypestøtteNiCd, NiMH, LiFePO4timers auto-gjenoppladingstid 0% UL-tid 0% UL (automatisk gjenoppladingstid 0% UL) krav Lavt batteriavskjæring5,4V ±0,2VForhindrer dyp utladning
Miljømessig og fysisk
ParameterRating Driftstemperatur0°C til +50°C (innendørs) / -10°C til +55°C (fuktig plassering)Lagringstemperatur-20°C til +60°CPCB Base MaterialFR4 (Tg 130°C minimum) eller CEM-1 for kostnadsreduserte versjoner Kobbertykkelse1 oz. til 2 oz. (primære kraftspor krever 2 oz.) Antennelighetsvurdering UL 94V-0 (merket om bord)

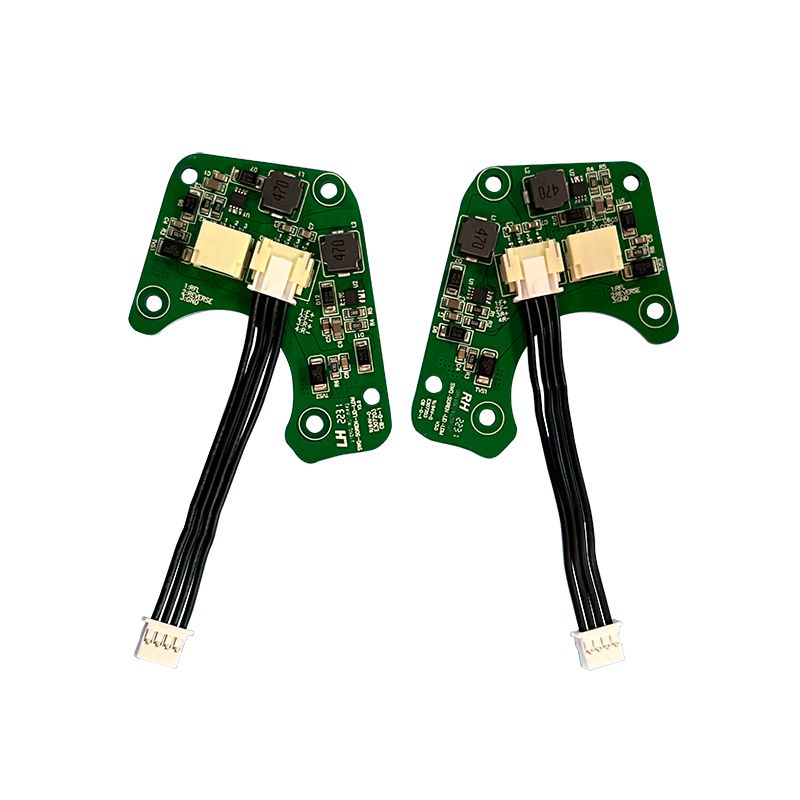

Nøkkeldesignfunksjoner til en UL 924-kompatibel PCBA
En kode-kompatibelAvslutt Sign PCBAer ikke valgfritt. Her er hva inspektørene sjekker.
1. Automatisk nødoverføring
- Overføringstid:Kortet må bytte fra AC til batteri på under 0,1 sekunder. Enhver forsinkelse som er synlig for det menneskelige øyet, mislykkes ved inspeksjon.
- Test kretsløp:Integrerte trykknapp-testpunkter skal simulere strømbrudd uten å koble fra vekselstrømnettet. Dette er en obligatorisk UL 924-funksjon.
2. Batteristyringssystem (BMS)
- Overladingsbeskyttelse:PCBA-en må slutte å lade når batterispenningen når 8,4V (for 6V NiCd-pakker).
- Beskyttelse mot omvendt polaritet:Dioder på batteriinngangen forhindrer skade dersom installatøren kobler batteriet bakover. Dette er en ledende årsak til feltfeil.

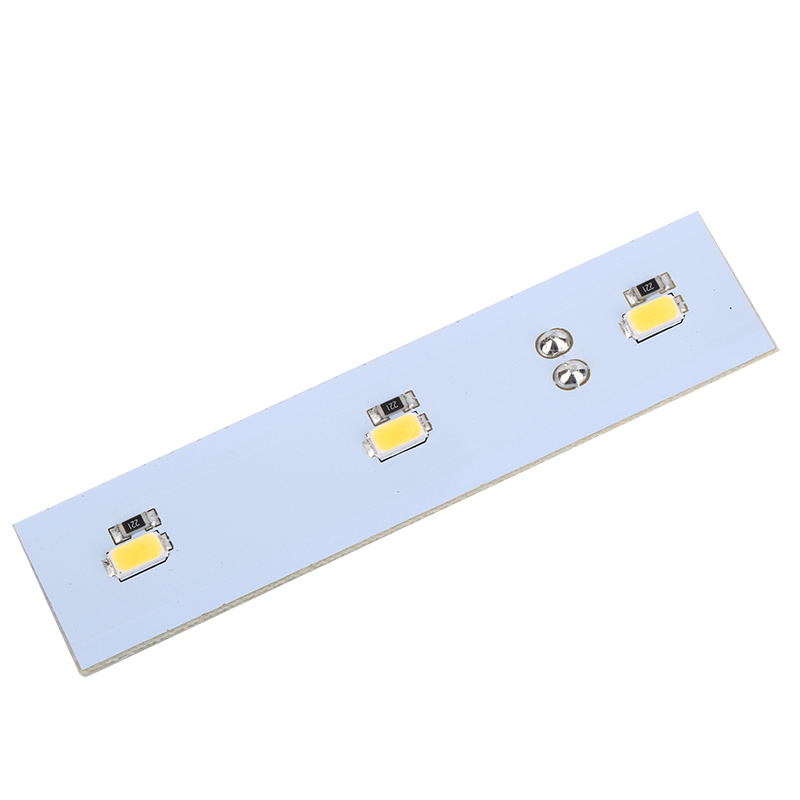

3. LED-konfigurasjonsfleksibilitet
De fleste utgangsskilt PCBA-kort støtter flere LED-arrangementer:
- 6-LED-serien:Standard for ekstruderte aluminiumsskilt (røde eller grønne).
- 12-LED Parallell + Series:Felles for dobbeltsidige skilt (gang eller takfeste).
- 18 til 36 LED-arrayer:Brukes til utgangsskilt med høy lumen (100+ candela).
4. Selvdiagnostikk (avanserte enheter)
Premium PCBAer inkluderer en mikrokontroller som:
- Logger batterikapasitet hver 30. dag.
- Blinker en rød/grønn status-LED for å indikere batteritilstand.
- Signaliserer en lydalarm (valgfritt) når batteriet faller under 80 % av nominell kapasitet.
Sertifiseringer du må bekrefte
Før du bestiller evtAvslutt Sign PCBA, be om disse tre dokumentene:
SertifiseringJurisdiksjonHva det verifiserer UL 924USA Nødlys- og strømutstyrNFPA 101 (Life Safety Code)USABelysningsvarighet (90 min) og overføringstidCSA C22.2 No. 141Canada NødlysutstyrRoHS 3 (2015/863/EU farlig)Ubegrenset stoff
Advarsel:En PCBA uten et synlig UL-merke på silketrykklaget er nesten helt sikkert usertifisert. Feltinspektører kan svikte hele bygningen din for dette.
Indikatorer for produksjonskvalitet
Bruk denne sjekklisten når du vurderer en leverandørsAvslutt Sign PCBA.
- Loddemaskeregistrering:Feiljustering bør ikke overstige 0,005 tommer. Eksponert kobber på høyspentspor er en støtfare.
- Silketrykk lesbarhet:Alle komponentbetegnelser (R1, C2, IC1), polaritetsmarkører og UL-filnumre må være lett lesbare etter montering.
- Gjennomgående hullkomponenter:Batterikontakter og testbrytere bør bølgeloddes, ikke håndloddes, for å forhindre kalde skjøter.
- Konform belegg (valgfritt):For fuktige steder (toaletter, utendørs dekkede utganger), trenger PCBA et konformt belegg av akryl eller uretan. Se etter en matt eller blank finish over alle komponentene.
Vanlige spørsmål om exit Sign PCBA
Nedenfor er tre tekniske spørsmål jeg ofte mottar fra anleggsingeniører og innkjøpsspesialister.

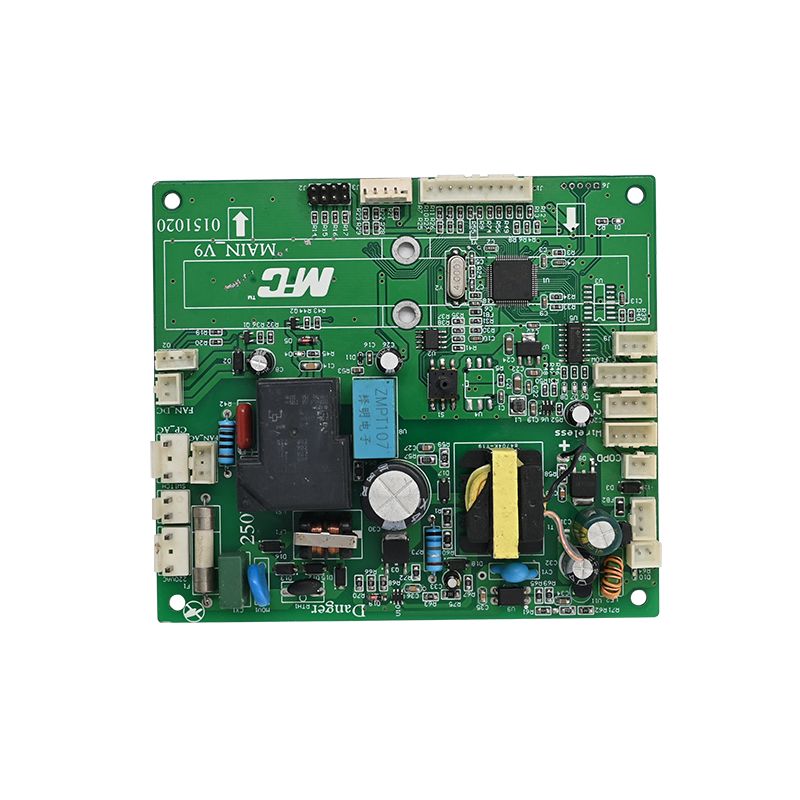

Q1: Kan jeg bruke en standard LED-driver-PCBA for utgangsskiltet mitt i stedet for en dedikert Exit Sign PCBA?
EN:Nei, og her er grunnen til at dette er farlig. En standard LED-driver PCBA mangler tre kritiske kretser:
1. Bytting av batteribackup:Standarddrivere oppdager ikke tap av vekselstrøm. Utgangsskiltet ditt ble mørkt umiddelbart under et strømbrudd, og bryter NFPA 101 som krever 90 minutters belysning.
2. Lavspent frakobling:Uten dette vil PCBA fortsette å tømme batteriet under 5V, og permanent ødelegge NiCd- eller LiFePO4-celler innen tre sykluser.
3. Testknappgrensesnitt:Bygningsinspektører krever en manuell testfunksjon. Standarddrivere inkluderer ikke denne signalbanen.
Bunnlinjen:Kjøp en UL 924 oppførtAvslutt Sign PCBAbare. Besparelsene på $5 på et generisk brett vil koste tusenvis i mislykkede inspeksjoner.
Spørsmål 2: Utgangsskiltet mitt PCBA blir varmt. LED-ene dimmes etter 30 minutter på batteri. Hva mislyktes?
EN:Du har et problem med batterinedbrytning, ikke et LED-problem. Her er diagnosesekvensen:
1. Sjekk ladespenning:Med vekselstrøm tilkoblet, mål på tvers av batteripolene. Du bør se 7,2V til 8,4V (for en 6V NiCd-pakke). Hvis spenningen er under 6,5V, har ladekretsen på PCBA sviktet.
2. Test batterikapasitet:Koble fra batteriet og last det med en motstand som trekker 200mA. En sunn 6V NiCd-pakke bør holde seg over 5,4V i minst 90 minutter.
3. Undersøk for korrosjon:NiCd-batterier lekker kaliumhydroksid etter 3-5 år. Denne hvite krystallinske resten spiser kobberspor på PCBA. Hvis du ser hvitt pulver hvor som helst, bytt ut både batteriet og PCBA umiddelbart.
Vanlig løsning:Bytt batteri hvert 4. år, selv om skiltet fungerer. Dette forhindrer skjult kapasitetstap.
Spørsmål 3: Hvordan bekrefter jeg at en gruppe med 500 utgangsskilt PCBA-kort er UL-kompatible uten å teste hver enkelt?
EN:Du stoler på tre lag med bekreftelse:
1. UL oppfølgingstjeneste (FUS):Hver ekte UL-listet PCBA kommer fra en fabrikk som tillater uanmeldte UL-revisjoner. UL-merket på tavlen må inneholde et filnummer (f.eks. UL E123456). Søk etter dette nummeret på ULs Product iQ-database. Hvis det ikke vises, er merket forfalsket.
2. Datokodematching:PCBA-silketrykk skal ha en datokode (ÅÅÅ-format). Sørg for at denne datokoden samsvarer med UL-sertifiseringsrapportens produksjonsperiode. Plater laget utenfor vinduet dekkes ikke.
3. Tilfeldig destruktiv testing:For hver 500 enheter, ofre 2 brett. Klipp dem opp og inspiser for:
- Riktig sikringsklassifisering (f.eks. 250V 3A sakte).
- Riktig transformatorisolasjon (0,125 tommer minimumsavstand mellom primær og sekundær).
- Ingen ikke-godkjente komponenterstatninger (f.eks. 85°C kondensatorer i stedet for 105°C).
Proff-tips:Be om "UL Notice of Authorization" fra leverandøren din før du betaler for store bestillinger.
Sammendrag: Velge riktig utgangsskilt-PCBA
En kvalitetAvslutt Sign PCBAer definert av tre ikke-omsettelige funksjoner:
1. UL 924-oppføringmed et verifiserbart filnummer.
2. Automatisk overføring under 0,1 sekundermed riktig lavspenningsutkobling.
3. Batteriladekretsdesignet for NiCd, NiMH eller LiFePO4 kjemi.
For anleggsledere, prioriter tavler med selvdiagnostikk. For OEM-er, spesifiser alltid 2 oz kobber på kraftspor og UL 94V-0-laminater. Verifisert produksjonsdokumentasjon og tredjepartssertifisering er fortsatt den eneste pålitelige veien til overholdelse av kode og passasjersikkerhet.
