Mastering Game Console PCBA: A Complete Engineering Walkthrough

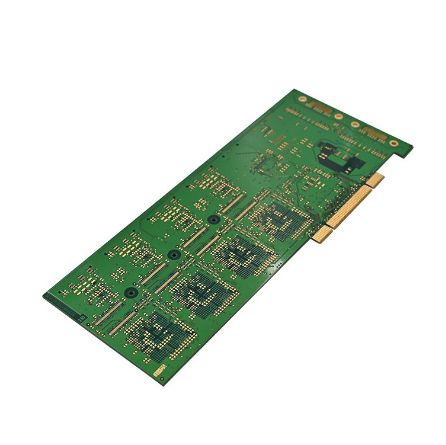

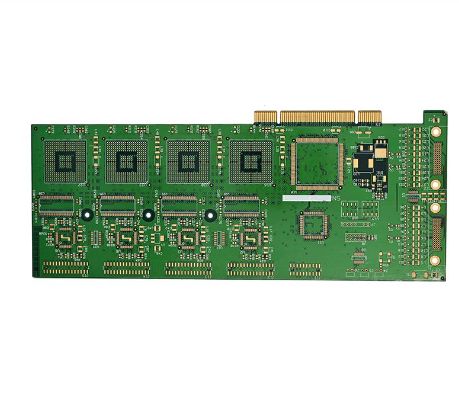

PCBA (Printed Circuit Board Assembly) til en spillkonsoll er dens "hjerte" – den bærer prosessoren, minnet, skjermdriverne og alle perifere grensesnitt. Enten du bygger en retro håndholdt eller en moderne bærbar spillenhet, veileder denne guiden deg gjennom hele prosessen.

Planlegging først: Definer spillkonsollen din

Å investere tid i planlegging før du tar opp en loddebolt vil spare deg for mange hodepine på veien.

1. Definer dine mål og kjernespesifikasjoner

Tenk tydelig på hva slags spillkonsoll du vil bygge:

• Retrostil: Kjører 8-biters eller 16-biters emulerte spill, lavt ytelseskrav, flott for nybegynnere. Et typisk eksempel er en Arduboy-kompatibel enhet som bruker en 16MHz ATmega32u4 som driver en 128×64 OLED-skjerm.

• Moderne stil: Kjører Linux, emulerer PSP eller systemer på høyere nivå. Dette krever en kraftigere kjerne – for eksempel en Raspberry Pi 3B+ med en 7-tommers IPS-skjerm, pluss dedikert strømstyring og utvidelsesknappkort.

2. Velg kjernekomponentene

Her er en typisk materialliste for enspillkonsoll PCBA:

Profftips: Kontroller alltid spennings- og logikknivåer (3,3V vs. 5V) på tvers av alle komponenter for å sikre at de kan kommunisere riktig.

Kretsdesign og prototyping

Når planleggingen er ferdig, går du til kjernen av PCBA-utvikling – design og produksjon.

1. Skjematisk og PCB-oppsett

Bruk et EDA-verktøy (KiCad, Altium Designer, EAGLE) for å fullføre følgende:

• Tegn skjemaet: Koble prosessoren, skjermen, knappene, lagringen og strømstyrings-IC-pinnene riktig.

• PCB-oppsett: Plasser hovedprosessoren nær skjermkontakten for å forkorte høyhastighets signalveier. Gjør strøm- og jordspor bredere, og bruk et solid jordplan for å redusere elektromagnetisk interferens (EMI).

• Kjør DRC: Kjør designregelsjekker for å sikre at sporbredder og klaringer oppfyller produsentens evner.

2. Prototyping og stykklisteforberedelse

Eksporter Gerber-filer og send dem til en PCB-fabrikk for prototyping. I mellomtiden kan du begynne å skaffe komponenter. Vær oppmerksom på at spesial-ICer og kontakter kan ha ledetider på 12–24 uker, så planlegg på forhånd.

 PCBA-montering – lodding og montering

Når du mottar den nakne PCB, er det på tide å lodde og montere. Velg metoden som passer ditt ferdighetsnivå.

1. SMT-komponentlodding (overflatemontert)

For små SMD-deler som motstander og kondensatorer, bruker den profesjonelle prosessen pick-and-place + reflow-lodding. I et DIY-scenario kan du:

• Håndlodding: Bruk en pinsett for å plassere delen, varm opp puten og tappen med jernspissen og legg inn loddetråd.

• Reflow: Påfør loddepasta på putene, plasser komponenter og varm opp PCB på en kokeplate til pastaen smelter (~190°C).

2. THT-komponentlodding (gjennomgående hull)

Knapper, batteriholdere, pinnehoder og lignende deler settes inn fra oversiden og loddes på undersiden.

Loddetips:

• Lodd først kortere komponenter (motstander, kondensatorer), deretter høyere (overskrifter, stikkontakter).

• Sett stryketemperaturen til ~300°C, og hold hver skjøt oppvarmet i under 5 sekunder for å unngå å skade delen eller puten.

• Vær nøye med polariteten for lysdioder, elektrolytiske kondensatorer og batteriledninger (rød = positiv, svart = negativ).

Firmware og programvare

Med maskinvare montert er konsollen din bare en "kropp" – den trenger fastvare for å komme til live.

1. Sett opp utviklingsmiljøet: Installer Arduino IDE, Raspberry Pi OS eller tilsvarende verktøykjeder for din valgte prosessor. For et Arduino Pro Micro-basert prosjekt, installer Arduboy2-biblioteket.

2. Skriv/flash fastvaren: Fastvaren håndterer maskinvareinitialisering, leser knappinnganger, driver skjermen og kjører spilllogikk. Nybegynnere bør starte med åpen kildekode-prosjekter (som Arduboy-spillbiblioteker) for å lære å portere spill.

3. Last inn spill: For konsoller med microSD-støtte, plasser spill-ROM-filer på kortet; fastvaren leser og kjører dem derfra.

Testing og verifikasjon

Dette er kvalitetssikringstrinnet – hopp aldri over det.

1. Inspeksjon før strøm: Bruk et multimeter for å se etter kortslutninger mellom strøm og jord. Dobbeltsjekk polariteten og orienteringen til alle delene.

2. Oppstartstest: Slå først på uten at hovedkretsen er satt inn, kontroller at hver strømskinne (f.eks. 3,3V, 5V) gir riktig utgang. Installer deretter prosessoren og test grunnleggende funksjonalitet.

3. Funksjonstest: Test knappinnganger, displayutgang, lyd og lading én etter én. Bruk testkode som går gjennom hver funksjon for å bekrefte at hver linje fungerer.

4. Spilltest: Kjør et spill kontinuerlig i 15–30 minutter. Overvåk skjermstabilitet, knapprespons og generell temperaturøkning.

Avanserte tips og vanlige fallgruver

• Termisk design: Høyytelseskjerner (f.eks. Raspberry Pi) genererer betydelig varme – står for kjøleribber eller ventilasjonshull i både PCB-layout og kabinettdesign.

• EMI (elektromagnetisk interferens): For høyhastighets digitale signaler, bruk differensialpar og omgir dem med jordspor for å redusere støy.

• DFM (Design for Manufacturability): Hvis du planlegger produksjon av små serier, ta kontakt med PCBA-fabrikken din tidlig i designfasen for å sikre at layouten din samsvarer med produksjonskapasiteten.
