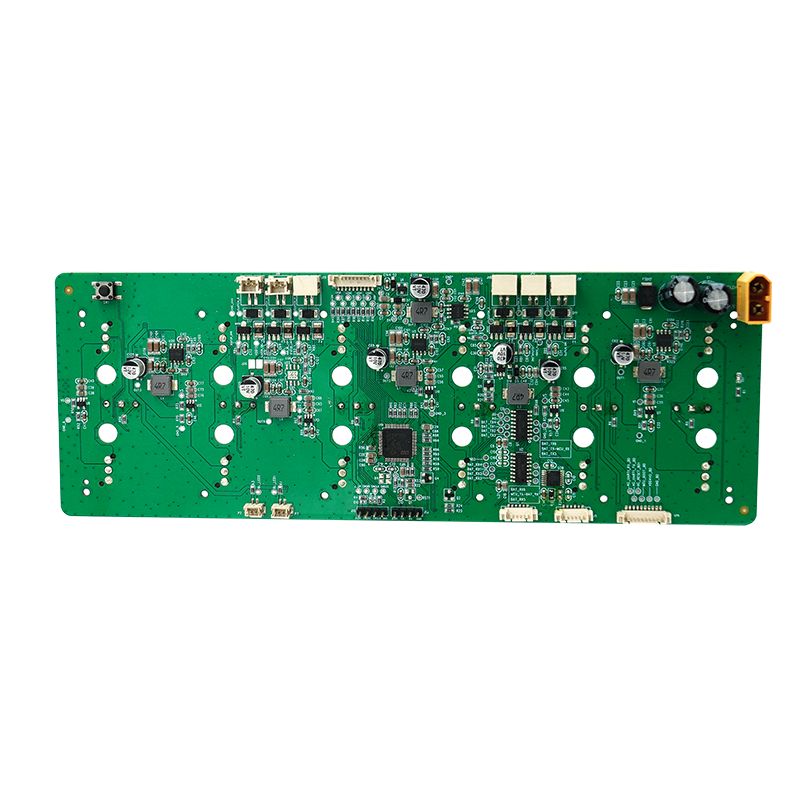

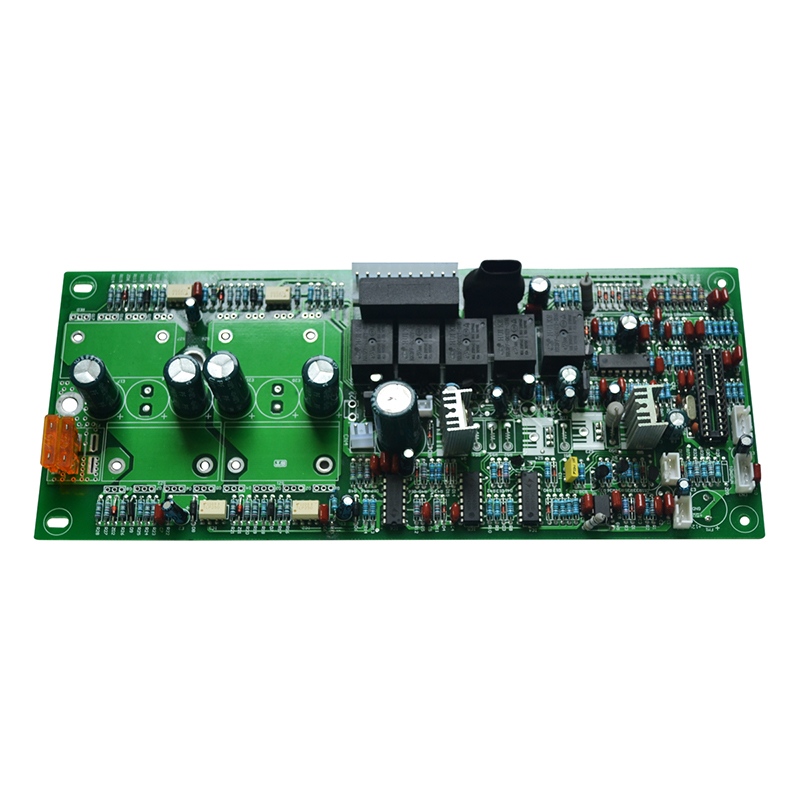

Massasjepistol PCBA
  • Massasjepistol PCBAMassasjepistol PCBA
  • Massasjepistol PCBAMassasjepistol PCBA

Massasjepistol PCBA

Massasjepistol PCBA-produksjon krever høy strømhåndtering, børsteløs motorkontroll og brukersikkerhet. Etter to tiår med produksjon av motordrevet elektronikk, har jeg sett design overopphetes, miste hastighet under belastning eller skape batterifare. Denne trinnvise prosedyren dekker hele produksjonsarbeidsflyten fra komponentvalg til endelig test.

Send forespørsel

produktbeskrivelse
Hva er prosedyren for å produsere massasjepistol PCBA: En 20-årig produksjonsguide

Hva er prosedyren for å produsere massasjepistol PCBA: En 20-årig produksjonsguide

Massasjepistol PCBA-produksjon krever høy strømhåndtering, børsteløs motorkontroll og brukersikkerhet. Etter to tiår med produksjon av motordrevet elektronikk, har jeg sett design overopphetes, miste hastighet under belastning eller skape batterifare. Denne trinnvise prosedyren dekker hele produksjonsarbeidsflyten fra komponentvalg til endelig test.

Standard produksjonsflyt for massasjepistol PCBA

Hver massasjepistol PCBA følger en 9-trinns sekvens. Å hoppe over et hvilket som helst trinn øker feilfrekvensen i felten.

Trinn 1 – Komponentanskaffelse og innkommende inspeksjon

Komponentkategori Kritisk parameter Avvisningskriterier
MOSFET-er (motordrift) Rds(on) < 5 mΩ @ 10V > 6 mΩ svikter ved 20A
Hall sensorer Koblingspunkt ±5 gauss Asymmetri forårsaker cogging
Li-ion beskyttelse IC Overstrøm 30A ± 2A Utløser under stallmoment
MCU 2x ADC (10-bit min) Enkel ADC kan ikke prøve to motorfaser
Vibrasjonsbestandige hetter X7R eller X8R dielektrisk X5R feiler ved 60°C

Test: Prøv 50 MOSFET-er fra hvert parti. Mål Rds(on) ved 25°C og 80°C. Avvis partier som overstiger 7 mΩ ved høy temperatur.

Trinn 2 – Loddepasta sjablong og utskrift

Parameter Spesifikasjon Hvorfor det betyr noe
Sjablongtykkelse 0,12 mm (kraftseksjon), 0,10 mm (kontroll) Power MOSFET-er trenger mer loddetinn
Blenderforhold 1:1 for MOSFET-puter Forhindrer tørre fuger ved høy strøm
Lim inn type SAC305 (høytemperatur) Tinnvismut sprekker under vibrasjon
Utskriftshastighet 25 mm/s Unngår pastautsmøring

Kritisk: Bruk trinnstensil – 0,12 mm tykk under MOSFET-er, 0,10 mm under MCU og sensorer. En tykkelse alene forårsaker enten åpninger eller broer.

Trinn 3 – SMT-montering og reflow

  • Plasseringsrekkefølge: Hallsensorer → passive → MOSFET-er → MCU → kontakter
  • Reflow-profil: Topp 245°C i 10 sekunder (blyfri)
  • Nitrogenatmosfære – kreves for QFN-pakker (MCU, portdriver)
  • Røntgeninspeksjon – Obligatorisk for å sjekke tomhet under MOSFET-puter (tomrom < 20 %)

Trinn 4 – Selektiv lodding for gjennomgående hullkomponenter

Massasjepistol PCBA trenger ofte gjennomhullsdeler for mekanisk styrke:

Komponent Loddemetode Temperatur
Batteriledninger (14 AWG) Selektiv loddebølge 380°C, 3 sek
Bryter (taktil) Bølgelodd 260°C
DC-kontakt (strøminngang) Håndlodd (robot) 350°C, 2 sek

Ikke reflow gjennomgående deler. Plastlegemene deres smelter i ovnen på 245°C.

Motor Drive Circuit Design for Massasjepistol PCBA

Motordrivseksjonen bestemmer håndtering av stoppstrøm og batteridriftstid.

Tre-faset børsteløs DC (BLDC) motordrift

Komponent Spesifikasjon Funksjon
MOSFET-er (6x) 40V, 60A pulset, TO-252 Fasebytte
Gate driver 3-fase, 1A vask/kilde Driver MOSFET-porter
Nåværende sans 2 mΩ shuntmotstand (2512-pakke) Overstrømsbeskyttelse
Bootstrap caps 100 nF, 50V, X7R Høyside portdrift

Termisk design: Hver MOSFET sprer opptil 2W ved 20A. Bruk termiske vias (9 per MOSFET) som kobles til bunnen av kobber (minst 2 oz).

Strømstyring for batteri og lading

Jernbane Spenning Nåværende Beskyttelse
Batteri (Li-ion 5S) 18–21V nominelt 20A topp 2-trinns overstrøm
MCU (3,3V) 3,3V 100 mA LDO fra batteri
Hallsensorer (5V) 5V 30 mA LDO med 50 mA grense
Laderinngang 21–25V (USB-C PD) 2A Omvendt polaritet FET

Kritisk sikkerhet: Bruk to uavhengige overstrømsbeskyttelsesbaner – en i portdriver, en i batteribeskyttelse IC. En enkelt feil må ikke tillate motoren å gå uten kommando.

Fastvareprogrammering og kalibrering

Ingen massasjepistol PCBA forlater produksjonen uten full kalibrering.

Programmeringssekvens

  1. Bootloader flash – via SWD eller UART (5 sekunder)
  2. Kalibreringskonstanter – lagret i EEPROM eller MCU flash
  3. Hastighetsoppslagstabell – PWM duty vs target RPM (12 poeng)
  4. Stoppdeteksjonsterskel – strømgrense satt til 22A ± 1A

Kalibreringsparametre lagret per brett

Parameter Spekter Toleranse
Hallsensorforskyvning (U,V,W) 0–360° ±2° elektrisk
Nåværende sanseforsterkning 0,1–0,3 V/A ±3 %
Temperaturføler offset -5 til +5°C ±1°C
Batterispenningsdeler 0,05–0,1 ±1 %

Hvorfor kalibrering er viktig: Uten Hall-kalibrering per bord produserer motoren hørbar sutring ved lave hastigheter. Brukere avviser massasjepistoler som høres defekte ut.

Montering og mekanisk integrasjon

PCBAen er ubrukelig hvis den ikke passer til håndtaket eller avleder varme.

Varmeavleder og termisk grensesnitt

Komponent Termisk sti TIM-materiale
MOSFET-er Bunnpute → aluminiumskasse 1,5 W/m·K gap pad
MCU Topppakke → plasthus Luftspalte (ingen TIM nødvendig)
Batterilader IC Eksponert pute → PCB kobber 12 vias + loddefylling

Test: Kjør massasjepistol PCBA ved 2800 RPM i 30 minutter. MOSFET-kassetemperaturen må holde seg under 85°C.

Strekkavlastning for ledning og kobling

  • Batteriledninger - Loddet og deretter limt med silikon (forhindrer bøyningstretthet)
  • Motorfaseledninger – JST-kontakt med låselås (minimum 20 sykluser)
  • Button flex kabel – ZIF-kontakt, 0,5 mm stigning, limt etter innsetting

Produksjonstesting og kvalitetskontroll

Hver massasjepistol PCBA må bestå disse fem testene før montering.

Test Metode Bestått/Ikke bestått
IKT (i-krets) Flyvende sonde Alle skinner > 90 % forventet spenning
Firmware sjekksum CRC-32 Matcher gylden prøve
Ulast motorspinn 500 RPM, ingen stopp Strøm < 0,8A
Stalldeteksjon Lås rotor, 3 sekunder Slår av innen 500 ms
Batterisimulering 16V–21V sveip Hastighetsavvik < 3 %

Innbrennings- og vibrasjonstest

Prøve 5 % av produksjonen for:

  • 6 timer ved 2400 RPM – overvåk MOSFET-temperaturen via MCU-sensor
  • Tilfeldig vibrasjon – 5 grms, 30 minutter (simulerer et verktøy som har mistet)
  • Lade-utladingssyklus – 3 sykluser (verifiserer beskyttelses-IC)

FAQ – Vanlige spørsmål om Massasjepistol PCBA-produksjon

Q1: Hva får massasjepistol PCBA til å miste kraft under kroppspress?

A: Den primære årsaken er utilstrekkelig gate-drivstyrke for høyside MOSFET-er. Når trykket øker motorbelastningen, prøver BLDC-kontrolleren å øke strømmen. Hvis bootstrap-kondensatoren (som driver high-side gate-driveren) er underdimensjonert, synker gatespenningen under MOSFET-ens terskel, og øker Rds(on) fra 4 mΩ til 20 mΩ. Dette skaper en termisk løpende sløyfe:

Spenningsfall → lavere portdrift → høyere motstand → mer varme → ytterligere motstandsøkning

Reparasjonen krever tre endringer på massasjepistolens PCBA:

  1. Bootstrap-kondensatorverdi – Bruk minimum 220 nF (mange design bruker 47 nF). Beregn basert på portlading: C_boot = (Q_g × 10) / ΔV. For typiske MOSFET-er (Q_g = 30 nC), gir 220 nF sikker margin.
  2. Portdriverens toppstrøm – Velg driver med 1,5A synke/kildekapasitet (f.eks. DRV8320). Svake drivere (0,5A) kan ikke lade opp bootstrap-hetten under høye PWM-driftssykluser.
  3. Bootstrap diode – Bruk ultrarask diode (trr < 50 ns). Standard 1N4148 har 4 ns gjenoppretting, men bare 100 mA rating – utilstrekkelig for massasjepistol PCBA som kjører på 20 kHz PWM. Bytt til BAS3007 (1A, 10 ns).

Etter disse modifikasjonene forblir stoppstrømmen stabil ved 22A selv med 15 kg påført kroppstrykk.

Q2: Hvordan forhindrer jeg batteribeskyttelse IC falske triggere på massasjepistol PCBA?

A: Falske utløsere oppstår når motorkommutasjonsstøy kobles til den gjeldende sensorlinjen til batteribeskyttelses-IC. BLDC-motorens fasesvitsj skaper 1 µs strømtopper opp til 50A – for raske til at beskyttelses-IC kan skille fra en kortslutning. Tre maskinvarerettinger løser dette:

Lavpassfilter på sensorinngang – Installer et RC-filter (10Ω + 1 µF keramikk) direkte på beskyttelses-ICens CS+-pinne. Hjørnefrekvens = 16 kHz. Dette passerer gjennomsnittlig strøm (20–30A), men blokkerer 200 kHz kommutasjonsspiker.

Separat sensormotstandsjord – Kjør en dedikert Kelvin-kurve fra shuntmotstandens negative terminal til beskyttelses-ICs CS-pin. Ikke del denne jordingen med MOSFET-kildestrømmer. Selv 1 mΩ delt spor genererer 50 mV falskt signal ved 50A.

Justering av forsinkelsestidtaker – Programmer beskyttelses-ICens overstrømsforsinkelse til 100 µs (forutsatt at IC-en din støtter det). De fleste massasjepistol-PCBA-designene bruker en 10 µs forsinkelse fra batterireferansedesign. Kommuteringstopper varer bare 2–3 µs. En 100 µs forsinkelse ignorerer dem mens de fortsatt reagerer på ekte shorts (>50 µs varighet).

Test med oscilloskop: Probe CS+ mens motoren går med maksimal belastning. Pigger må forbli under beskyttelses-ICens utløsningsterskel (typisk 50 mV for 50A shunt). Hvis toppene overskrider terskelen, øk filterkapasitansen til 2,2 µF.

Q3: Hva er den riktige prosedyren for å programmere flere massasjepistol PCBA-kort i produksjon?

A: En fire-trinns produksjonsprogrammeringsprosedyre forhindrer forveksling og reduserer programmeringstiden med 75 % sammenlignet med én-og-én-blink.

Trinn 1 – Pre-SMT-programmering (valgfritt for store serier)

Bruk en gjengprogrammerer (f.eks. Elnec BeeProg) for å flashe oppstartslasteren til MCUer før plassering. Dette fungerer bare for MCU-er med ekstern blits (QFN-pakker med synlige pinner). Avvis enhver brikke som mislykkes i verifiseringen - billigere enn å omarbeide plasserte brett.

Trinn 2 – In-system programmering etter SMT

Plasser en programmerings-pogo-pin-feste (6 pinner: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Bruk en flerkanals programmerer (8 eller 16 brett samtidig). Måltid: 45 sekunder per brett inkludert verifisering.

Trinn 3 – Kalibreringsstasjon (mest kritisk)

Etter programmering, flytt brett til en kalibreringsarmatur som inneholder en ekte massasjepistolmotor med optisk koder. Armaturet fører hver massasjepistol PCBA gjennom:

  • Halljustering (justerer automatisk elektrisk vinkel)
  • Hastighetslinearitet (registrerer PWM vs RPM-tabell)
  • Strømgrense (øker belastningen til 22A tur)

Lagre disse 12 kalibreringskonstantene i en beskyttet MCU-blitssektor. Tavler uten kalibrering produserer inkonsekvente hastighetsramper.

Trinn 4 – Sporbarhet

Skriv ut en 2D Data Matrix-kode på hver PCBA som inneholder:

  • Kode for produksjonsdato (YYWW)
  • Kalibreringssjekksum
  • MOSFET-partinummer (fra innkommende inspeksjon)

Skann denne koden under sluttmontering. Hvis det oppstår en feltfeil, kan du spore til en bestemt komponentbatch og omarbeide bare berørte enheter.

Produksjonsmål for massasjepistol PCBA

Scene Målutbytte Vanlig fiasko Omarbeidskostnad
SMT plassering 99,5 % Brokoblede MOSFET-pinner Lav (reflow touch-up)
Programmering 99,0 % Strømtap under blits Middels (re-blink)
Kalibrering 97,0 % Hallsensorfasefeiltilpasning Høy (omarbeidssensor)
Endelig funksjonell 98,5 % Stalldeteksjon utenfor rekkevidde Middels (juster terskel)

En riktig produsert massasjepistol PCBA leverer 2800 RPM under belastning, slår seg av på stall innen 500 ms, og overlever 500 ladesykluser. Følg denne prosedyren, kontroller hvert trinn, og produktene dine vil overgå konkurrenter som hopper over kalibrering eller underspesifiserer gate-drift.
