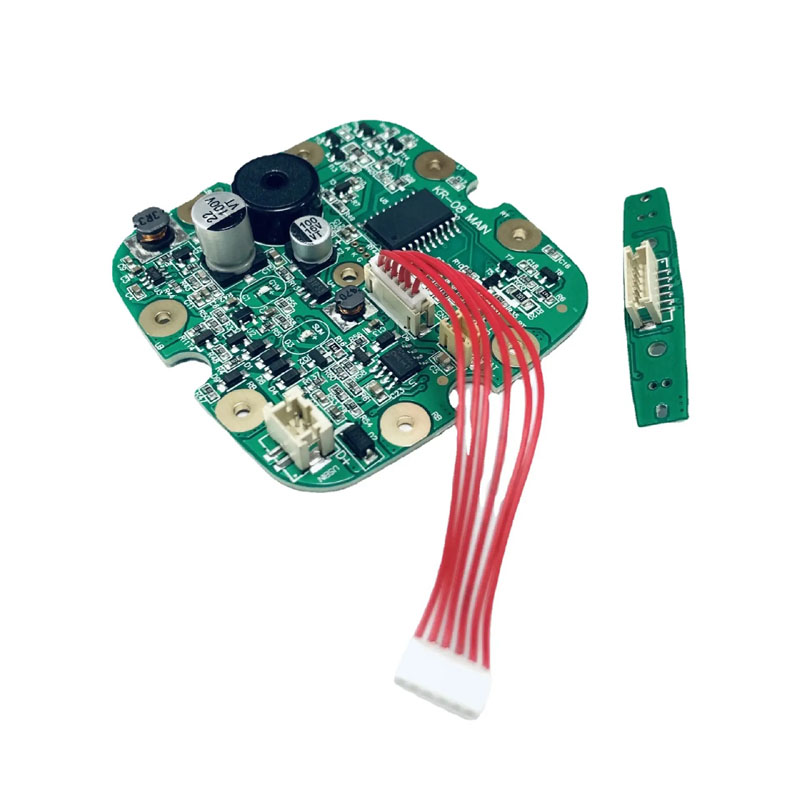

Vannflosser PCBA

Miljøkrav og klassifiseringer

En vanntråd fungerer i ekstreme baderomsmiljøer preget av direkte vannsprut, høy omgivende damp og aggressive kjemiske eksponeringer, som tannkrem og munnvannsrester. Standard elektronikk bukker raskt under for korrosjon, parasittiske lekkasjestrømmer og elektriske kortslutninger under disse forholdene.

Våre konstruerte PCBA-løsninger er spesifikt bygget for å tåle disse alvorlige miljøpåkjenningene, og garanterer en pålitelig 3-årig driftsproduktlivssyklus.

Redusering av substratrisiko

Nødvendige sertifiseringer innebygd: Alle PCBA-fabrikasjoner av vanntråd overholder globalt pålagte apparatforskrifter: IEC 60335-1 (Sikkerhet for husholdningsapparater), UL 60730-1 (automatiske elektriske kontroller), IPX4/IPX7 Minimum Ingress Protection og REACH/RoHS standarder for kjemisk motstand for våte miljøer.

Utvalg av baselaminat og kobberarkitektur

Valget av basislaminat definerer langsiktig PCBA-integritet under kontinuerlig fuktighetseksponering. Standard FR-4 absorberer lett vanndamp gjennom råskårne bordkanter og belagt via fat, noe som fører til katastrofale konduktive anodisk filament (CAF) kortslutninger innen 12 måneder.

Laminatkarakterer sammenlignet

• Standard FR-4: Vannabsorpsjon 0,10%–0,20%, TG 130°C–140°C. Kun egnet for tørre områder. Unngå for vanntrådsapplikasjoner da det utløser rask CAF-feil.

• Høy TG FR-4 [Vårt kjerneutvalg]: Vannabsorpsjon 0,08 %–0,12 %, TG 170 °C. Ideelt valg for fuktige, intermitterende fuktprofiler.

• Halogenfri høy TG FR-4 [Anbefalt]: Vannabsorpsjon 0,05 %–0,08 %, TG 150 °C. Miljøvennlig konstruksjon med utmerket fuktmotstand.

• Polyimid: Vannabsorpsjon 0,02 %–0,04 %, TG 250°C. Førsteklasses alternativ for permanent våteksponering eller stive fleksible soner.

Kobbervekt og beleggspesifikasjoner

• Ytre lag kobber: Minimum 1 oz (35 µm) for å gi en optimalisert anti-korrosjonsmargin.

• Innerlag kobber: Minimum 0,5 oz (18 µm) for å sikre signalintegritet mot intern motorinterferens.

• Belagte gjennomgående hull (PTH): Minimum 25 µm kobberbeleggtykkelse inne i tønnene for å danne en hermetisk, lufttett fuktforsegling.

• Overflatefinish: Bruker strengt ENIG (Electroless Nikkel Immersion Gold). Vi forbyr fullstendig HASL (Hot Air Solder Leveling) for vanntråds-PCBAer fordi den eksponerte tinn-blylegeringen korroderer i munnvannsdamper innen 90 dager.

Lagstabling og mekanisk design

Avhengig av produktarkitekturen din, leverer vi skreddersydde flerlagskonfigurasjoner for å bekjempe høyfrekvent pumpestøy (EMI) og strukturelle avstandsgrenser:

• Basic Tier (kun knapp og pumpe): Formulert på et optimalisert 2-lags High TG FR-4-substrat, som balanserer kostnadseffektivitet med høyverdig industriell fuktighetsbeskyttelse.

• Smart/Premium Tier (trykksensor, LCD/LED-skjerm, Bluetooth, USB-C hurtiglading): Konstruert med en 4-lags stablet. De doble interne solide jordplanene skjermer sensitive MCU-signaler fra pumpens EMF og fungerer som en definitiv fysisk blokk mot intern fuktdiffusjon.

Tykkelse og Rigid-Flex-integrasjon

• 1,0 mm tykkelse: Designet for kompakte, ergonomiske håndholdte håndtak som krever strukturell smidighet og fallmotstand.

• 1,6 mm tykkelse: Designet for basestasjoner på benkeplater; tilbyr maksimal stivhet og laveste naturlig vanndampdiffusjonshastighet.

• Rigid-Flex PCB Spesialisering: For ultra-premium kompakte håndtak støtter vi rigid-flex konstruksjon der batteriet kobles til via en fleksibel polyimidhale beskyttet med et dekklag. Dette eliminerer feilutsatte ledningsnett og oppgraderer den totale IPX-vurderingen betraktelig.

Dual-Defense: konform belegg og komponentforsegling

Robotisk selektiv konform belegg

Selv det beste underlaget krever et lufttett overflatebelegg for å overleve daglig fuktighet på badet.

• Precision Multi-Axis Automated Spraying: Våre automatiserte robotlinjer påfører et jevnt beskyttende lag mens de nøyaktig maskerer områder som må forbli ubelagte, for eksempel Type-C-porter, batterikontakter og summerporter.

• UV-inspeksjon med 0,1 % fluorescerende fargestoff: En spesialisert UV-indikatorfarge er blandet inn i belegget, noe som gjør det mulig for høyhastighets optiske automatiserte skannere å verifisere en jevn minimumstykkelse på 25 µm uten nålehull.

Forseglingsspesifikasjoner for grensesnitt på komponentnivå

1. USB-C-port: Utstyrt med en kompresjonspakning av silikon og gummihette, som oppnår IPX4-forsegling når porten er lukket.

2. Taktile brytere: Overstøpt med en robust gummistøvel over kuppelen for å treffe IPX5 lokalisert inntrengningsforsvar.

3. Pumpekobling: Helt lukket via epoksy-innstøpingsmasse for fullstendig IPX7 midlertidig nedsenkbarhetsbeskyttelse.

4. Ladekontaktstifter (Pogo-stifter): Strengt spesifisert med 30 µ tommers minimum kraftig gullbelegg (hardt gull) og O-ringforseglinger. Standard nikkelbelagte pinner korroderer og svikter innen 6 måneder etter daglig lading på et vått bad. Våre tunge gulltapper tåler 20 000 våte tilkoblingssykluser uten forringelse av kontaktmotstand.

Strenge testflyt for produksjonskvalitet

Hvert produsert parti med Unixplore vanntråds-PCBA-er må bestå en serie intensive kvalitetskontroller av fuktsimulering før forsendelse:

1. Fuktighet Miljøbløtlegging: 48 timer ved 40°C og 93 % RF (ikke-kondenserende). Bestått kriterier: Ingen synlig oksidasjon; Isolasjonsmotstand (IR > 10 MΩ) mellom to nettverk.

2. IPX4 vannspraytest: 10 minutter med kontinuerlig oscillerende flervinklet rørspray for å bekrefte null væskeinntrengning under beleggslagene.

3. Høyspenningsisolasjonssjekk: Påføring av 500V DC mellom primærbatteriterminalene og jordplanet for å bekrefte IR > 50 MΩ etterfuktighet.

4. Funksjonsbekreftelse etter stress: Fullsyklus pumpeaktivering under belastning. Null tilbakestilling av mikrokontroller (MCU), timing-stamming eller falske starter tolereres.

Vanlige spørsmål om ingeniørarbeid og tekniske kort

Kan jeg bruke standard FR-4 for en PCBA med vanntråd hvis jeg legger på et tykt lag med konformt belegg for å redusere kostnadene?

A: Absolutt ikke. Dette er en vanlig produksjonsfelle som fører til høye feltavkastningsrater. Konformt belegg kan ikke forsegle tre kritiske veier:

1. Ubelagte Via Barrels: Vanndamp beveger seg sideveis inn i den indre glassfiberveven til standard FR-4 via kapillærvirkning, og når komponentputene fra undersiden. Etter gjentatte fuktighetssykluser dannes det hvite ledende saltrester som danner brokomponenter.

2. Rutede kanter (Edge Wicking): Platefresing etterlater rå laminatkanter eksponert. Overflatespenning får belegg til å trekke seg tilbake fra skarpe hjørner, og etterlater 0,5 mm mikrogap der baderomsdamp kommer inn.

3. Komponentundersider: Belegg dekker det ytre skallet, men kan ikke trenge perfekt inn under lavprofils SMT-kondensatorer og motstander. Innestengt fuktighet hydrolyserer fluksrester, og skaper ionisk forurensning som forårsaker spontan, uoppfordret oppstart av pumpen.

   Vår løsning: Høy TG FR-4 med ENIG og kant-perle-epoksydispensering gir tre-lags beskyttelse som enkelt overlever over 3 år i 95 % RF.

Din nøkkelferdige EMS-partner: Unixplore Electronics

Når du velger en PCBA-leverandør for vanntråd, er langsiktig teknisk pålitelighet og streng kvalitetskontroll avgjørende. Unixplore Electronics tilbyr avanserte funksjoner og industriell infrastruktur for å bringe designen din til live sømløst:

l One-Stop Nøkkelferdige EMS-tjenester: Vi administrerer hele produktlivssyklusen din, fra skjematisk optimalisering og komponent-DFM-gjennomgang til globale deleranskaffelser, SMT- og DIP-montering, fastvareprogrammering, funksjonell testing (FCT), automatisert konform belegg, endelig boksbygging og spesialisert emballasje.

l Sertifiserte kvalitetsstandarder: Hele produksjonsøkosystemet vårt er sertifisert i henhold til ISO 9001:2015, og all elektronisk monteringspraksis følger strengt den internasjonale IPC-A-610E-standarden, og eliminerer risikoen for kalde loddeforbindelser eller feiljustering av komponenter.

l Avansert intern produksjonskraft: Vi driver et antistatisk produksjonsanlegg som strekker seg over 3000 kvadratmeter, støttet av 20 eksperter på FoU og prosessingeniører. Vårt anlegg har:

1. 6 høyhastighets Yamaha SMT-produksjonslinjer

2. 4 Precision DIP monteringslinjer med bølgelodding

3. 2 spesialiserte innbrennings-/aldringstestrom

4. 2 høy- og lavtemperaturtestkamre med vekslende fuktig varme, som sikrer at alle miljøvalideringstester gjøres omfattende internt.

l Fleksibel ordreskalering (ingen MOQ): Våre smidige produksjonsrammeverk er optimalisert for å støtte veksten din. Vi opprettholder en streng policy for ingen minimumsbestillingsmengde (ingen MOQ), som gjør oss i stand til å håndtere rask prototypetesting, små pilotkjøringer og store masseproduksjonsvolumer med samme elitepresisjon.

l Global rekkevidde og kommunikasjon: Vårt internasjonale tekniske salgsteam snakker flytende engelsk, fransk, russisk og arabisk. Med lang erfaring fra avanserte markeder, inkludert Vest-Europa (35 %), Nord-Amerika (20 %) og Oseania (20 %), har vi full forståelse for standarder for elektronisk sikkerhet for personlig pleie globalt.

Kontakt oss i dag: Send din tilpassede vanntråds-PCB-design, stykkliste eller DFM-forespørsler til vår tekniske avdeling. Teamet vårt vil gi en omfattende tilverkbarhetsanalyse og et optimalisert nøkkelferdig tilbud innen 24 timer.
