Det korte svaret: Det avhenger av søknaden din

Med 20 års erfaring innen kraftelektronikk og feilanalyse på tvers av industrielle stasjoner, EV-kontrollere og servosystemer, har jeg dokumentert hvordan loddebeslutninger tar eller bryter påliteligheten av motorkontroll. Denne veiledningen inneholder tekniske data, sammenlignende tabeller og felttestede anbefalinger.

Blyfri lodding er obligatorisk for de fleste kommersielle motorkontrollprodukter som sendes til regulerte markeder (EU, Kina, Korea). Det finnes imidlertid unntak for bruk under panseret i biler, romfart og visse industrielle stasjoner der pålitelighet overstyrer regulatoriske krav.

Tekniske forskjeller: Blyholdig vs. blyfri loddemetall

Å forstå materialegenskapene forklarer hvorfor denne beslutningen er viktig for PCBA-er for motorkontroll.

Legeringssammensetning og smeltepunkter

Sammenligning av mekanisk pålitelighet

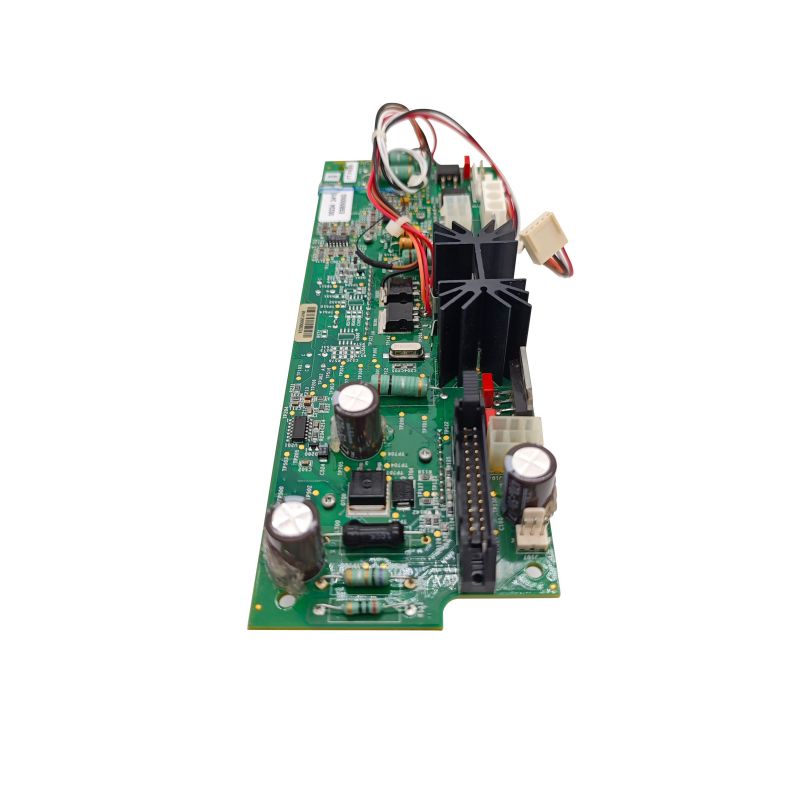

Hvorfor motorkontroll-PCBA-er møter unike loddeutfordringer

Motorstyringsenheter opplever påkjenninger som de fleste PCB aldri møter. Disse tre faktorene gjør loddevalget kritisk.

1. Høyvibrasjonsmiljøer

Motorkontrollere montert direkte på pumper, kompressorer eller elbiler opplever kontinuerlig mekanisk eksitasjon. En dokumentert studie sammenlignet identiske PCBAer med blyholdig kontra blyfri loddemetall:

- Blymontert montering:Første feil etter 40 timer med 6 g tilfeldig vibrasjon (komponentbenbrudd)

- Blyfri montering:Samme feilmodus etter bare 4 timer med identisk vibrasjon

Årsaken? Blyfritt loddemetall har redusert duktilitet. Når leddet ikke kan bøye seg, konsentreres vibrasjonsbelastningen på komponentledningen, noe som forårsaker for tidlig brudd.

2. Ekstrem termisk sykling

Motordrev genererer varme. Da stopper motorene. Så begynner de igjen. En typisk industriell drivenhet går fra -40°C til +125°C tusenvis av ganger.

Blyholdig loddetinntilpasser CTE (koeffisient for termisk ekspansjon) misforhold mellom komponenter og PCB gjennom duktilitet.

Blyfri loddemetalldanner tykkere, mer sprø intermetalliske forbindelser (IMC) ved leddgrensesnittet. Overdreven IMC-vekst svekker grensesnittet og akselererer sprekkinitiering.

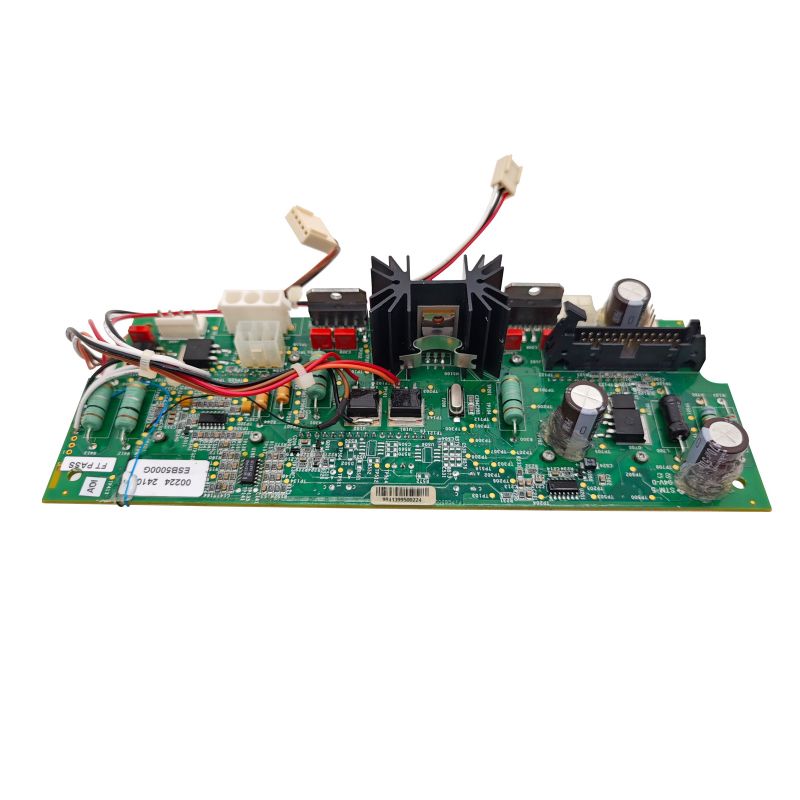

3. Høystrøm og Joule-oppvarming

Motorkontroll-PCBAer fører kontinuerlige strømmer fra 5A til 200A+. Hver loddeskjøt opplever selvoppvarming fra I²R-tap.

Den primære forskjellen er ikke motstand, men hvordan leddet håndterer termisk syklusbelastning over tid.

Når du MÅ bruke blyfri loddemetall

Reguleringskrav gir lite rom for valg i disse scenariene.

RoHS-kompatible markeder

EU, Kina, Sør-Korea og mange andre jurisdiksjoner begrenser bly i elektronikk til 0,1 vektprosent homogent materiale. Produkter som selges i disse markedene må bruke blyfri loddemetall med mindre et spesifikt unntak gjelder.

Forbruker- og kommersielle motorkontroller

Husholdningsapparater (vaskemaskiner, HVAC-vifter, kjøleskapskompressorer)

Elektroverktøy med motordrift

Kommersielle HVAC-kontrollere

Robotikk for ikke-industriell bruk

Eksportrettet produksjon

Hvis du produserer motorkontroll-PCBAer for global distribusjon, skaper det å opprettholde separate blyholdige og blyfrie produksjonslinjer lagerkompleksitet og kvalitetsrisiko. Enhetlig blyfri behandling er det praktiske valget.

Når du kan rettferdiggjøre blylodd (unntak)

Enkelte applikasjoner kvalifiserer for RoHS-unntak eller faller helt utenfor reguleringsområdet.

Elektronikk under panseret for biler

Unntak 7(c)-I(gyldig gjennom minst 2026) tillater bly i høypålitelig bilelektronikk der blyfrie alternativer mangler bevist pålitelighet.

Reelle data fra Tier-1-leverandører viser:

• Blyfrie skjøter i motorkontrollenheter viser tidligere sprekkinitiering under termisk sykling
• Tinnhårhårdannelse på rene tinnfinisher skaper kortslutningsrisiko i forseglede ECUer
• Mange bilprodusenter fortsetter å spesifisere blyholdig loddemetall for sikkerhetskritiske moduler

Luftfart og militær

Fullstendig fritak. Blyfri loddemetall er ikke nødvendig for luftfart, forsvar eller romfart. Disse sektorene fortsetter å bruke Sn63/Pb37 basert på tiår med pålitelighetsdata.

Industrielle motordrev (10+ års levetidskrav)

Når en motorkontroller må fungere i 15+ år i en fabrikk uten luftkondisjonering (-20°C til +70°C omgivelse), forblir blyholdig loddemetall det konservative valget. De langsiktige termiske tretthetsdataene for blyfri under disse forholdene er fortsatt under utvikling.

Medisinsk utstyr (ikke-implanterbart)

Unntak finnes for mange medisinske elektroniske enheter der pålitelighet direkte påvirker pasientsikkerheten.

Reparasjon og erstatningsdeler

Erstatnings-PCBAer for eksisterende blyholdig loddemetallutstyr bør bruke blyholdig loddemetall for å opprettholde metallurgisk kompatibilitet med eksisterende skjøter og komponenter.

Kritiske komponenthensyn for motorkontroll PCBA

Ikke alle deler tåler blyfrie loddetemperaturer. Disse fem kategoriene krever spesiell oppmerksomhet.

1. Temperaturfølsomme komponenter

Blyfrie reflow-topper ved 245 °C til 260 °C – vesentlig høyere enn blyholdiges 220 °C til 230 °C.

2. Komponenter med ren tinnfinish

Rene tinnfinisher (vanlig på blyfrie komponenter) kan vokse ledende værhår over tid – en kritisk risiko for motorkontroller med tett komponentavstand.

Begrensningsstrategier:

- Spesifiser NiPdAu eller matt tinn-vismut-finish i stedet for rent tinn

- Påfør konformt belegg over alle loddeskjøter

- Unngå rent tinn på komponenter i områder med høy tetthet

3. Eksisterende beholdning av blyholdige komponenter

Bruk av blyholdige loddekomponenter (f.eks. SnPb-belagte ledninger) i en blyfri monteringsprosess skaperprosessinkompatibilitet:

Komponentfinishen smelter ved 183°C, men den blyfrie loddetinn krever 245°C+

Komponentfinishen kan oksidere eller løse seg opp før loddeforbindelsen dannes

Resultat: upålitelige ledd, hode-i-pute-defekter og feltfeil

Regel:Bruk komponenter som er vurdert for loddeprosessen de vil oppleve.

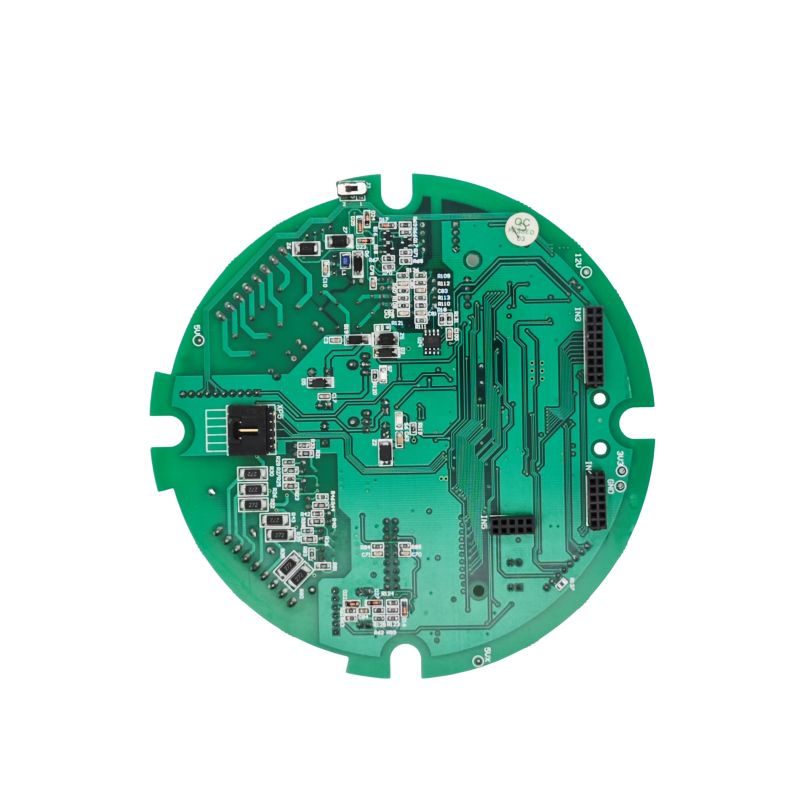

Beste praksis for blyfri motorkontroll PCBA

Hvis blyfri er nødvendig, maksimerer disse fremgangsmåtene påliteligheten.

PCB overflatefinishvalg

Anbefaling:ENIG gir best fukting og lengst holdbarhet for blyfri montering.

Reflow-profiloptimalisering

En dårlig optimalisert blyfri reflow-profil skaper kalde skjøter, hulrom og sprø IMC-er.

Vibrasjonsdemping for blyfrie ledd

Gitt blyfris reduserte duktilitet i vibrasjoner, ta disse ekstra trinnene:

1. Potting / innkapsling:Fyll kabinettet rundt høymassekomponenter (kontakter, transformatorer, store kondensatorer) med silikon eller uretan-innstøpingsmasse. Dette overfører vibrasjonsspenninger bort fra loddeforbindelser.

2. Selvklebende komponenter:Bruk epoksy- eller silikonlim under store overflatemonterte enheter (induktorer, aluminiumskondensatorer).

3. Reduser komponentens avstandshøyde:Høye komponenter med lange ledninger fungerer som vibrasjonsspaker. Spesifiser lavprofilkomponenter der det er mulig.

Vanlige spørsmål om motorkontroll PCBA

Nedenfor er tre tekniske spørsmål fra motordrevne designere og produksjonsingeniører.

Spørsmål 1: Jeg designer en motorkontroller for elektriske kjøretøy for en Tier-1-billeverandør. Kan jeg bruke blyfri loddemetall?

EN:Ja, men med betydelig kvalifikasjonstesting. De fleste Tier-1-billeverandører bruker for tiden blyfri loddemetall for nye design fordi RoHS-samsvar kreves for kjøretøyer på EU-markedet. Det finnes imidlertid unntak for elektronikk under panseret der blyfrie pålitelighetsdata fortsatt er ufullstendige.

Din kvalifikasjonsplan må inneholde:

Praktiske råd:Mange bilprodusenter fortsetter å spesifisere blyholdig loddemetall for ECU-er under panseret ved å bruke det eksisterende RoHS-unntaket. Diskuter med kunden din før du forplikter deg til blyfri. Hvis blyfri er obligatorisk, spesifiser ENIG overflatefinish og konformt belegg for alle sammenstillinger.

Spørsmål 2: Min industrielle motordrev sviktet etter 18 måneder med sprukne loddeforbindelser på de seks strøm-MOSFET-ene. Monteringen bruker SAC305 blyfri loddemetall. Hva gikk galt?

EN:Dette er en klassisk termisk tretthetssvikt. Her er diagnosesekvensen:

Trinn 1 – Undersøk sprekkplasseringene:Under et mikroskop, se på grensesnittet mellom MOSFET-ledningen og loddefileten. Hvis sprekken løper langs det intermetalliske sammensatte (IMC) laget, ble IMC for tykk under reflow.

Trinn 2 – Se gjennom reflow-profilen din:For SAC305 bør tiden over liquidus (TAL) maksimalt være 60 til 90 sekunder. Hvis TAL overskrider 120 sekunder, kan IMC-tykkelsen overstige 10 µm (sprøsonen begynner over 5 µm).

Trinn 3 - Mål temperaturøkningen ved MOSFET-dreneringsputen:Med et infrarødt kamera, mål putetemperaturen ved full belastning. Hvis det overstiger 110°C, er det termiske syklusdeltaet (ΔT) for stort.

Trinn 4 - Sjekk for enkeltpunktsmontering:Strøm MOSFET-er med store termiske puter (DPAK, D2PAK, TO-263) som mangler termiske vias eller har tomrom under puten opplever hot spots. Røntgen av leddene – tomrom over 25 % av puteområdet er uakseptable.

Anbefalte rettinger (i prioritert rekkefølge):

1. Reduser ΔT:Legg til en kjøleribbe eller forbedre luftstrømmen for å holde MOSFET-puter under 90 °C ved full belastning.

2. Legg til termiske vias:Under hver MOSFET-pute plasserer du en rekke 0,3 mm vias (fylte og dekkede) for å trekke varme inn i PCB-jordplanet.

3. Bruk en lav-sølv legering:Vurder SAC105 (1 % Ag) i stedet for SAC305. Lavere sølvinnhold øker duktiliteten og termisk utmattelsesmotstand på bekostning av litt høyere smeltepunkt.

4. Sett MOSFET-ene:Påfør termisk ledende pottemasse over MOSFET-ene. Dette demper termisk syklusspenning og overfører varme.

Q3: Jeg trenger å reparere en motorkontroll PCBA som opprinnelig brukte blyholdig loddemetall. Kan jeg bruke blyfri loddemetall til reparasjonen?

EN:Teknisk ja, men ikke anbefalt. Her er hvorfor:

Oppgave 1 - Blandet metallurgi:Blyfritt loddemetall (SAC305) blander seg dårlig med gjenværende blyholdig loddemetall (Sn63/Pb37). Den resulterende legeringen har et uforutsigbart smeltepunkt (typisk 190°C til 210°C) og danner svake, kornete skjøter som er utsatt for sprekker.

Oppgave 2 - Temperaturkonflikt:For å flyte blyfri loddemetall på riktig måte, trenger du en 370°C til 400°C loddeboltspiss. Denne temperaturen kan:

Delaminer PCB-puten fra FR4-substratet

Skade tilstøtende komponenter (spesielt elektrolytiske kondensatorer)

Smelt nærliggende plastkoblinger

Anbefalt reparasjonsprotokoll:

Hvis du må bruke blyfritt på et blyholdig brett:Fjern 100 % av det eksisterende loddetinn fra reparasjonsområdet ved hjelp av en vakuumavloddestasjon. Inspiser under forstørrelse - eventuell gjenværende blyholdig loddemetall vil forurense den nye skjøten. Fortsett deretter med blyfri lodding ved 370°C med aktiv fluss.

Beslutningsmatrise: Blyholdig vs. blyfri for motorkontroll PCBA

Bruk denne tabellen for å veilede loddevalget ditt.

Blyfri lodding er lovpålagt for de fleste motorkontroll-PCBA-er som sendes til regulerte markeder. Imidlertid skaper materialegenskapene til blyfrie legeringer - høyere sprøhet, tykkere IMC-dannelse, risiko for tinnhårhår - reelle bekymringer om pålitelighet i høyvibrasjons- og termiske syklusapplikasjoner.

For obligatoriske blyfrie applikasjoner:

Bruk ENIG overflatefinish for best fukting

Kontroller reflow-profilen nøye (TAL 60-90 sekunder, topp 245-260°C)

Legg til potting eller lim for komponenter med høy masse

Påfør konformt belegg for å dempe tinn værhår

For søknader som kvalifiserer for unntak (under panseret bil, industri 10+ år, romfart, medisinsk):

- Blyholdig loddemetall (Sn63/Pb37) er fortsatt gullstandarden for pålitelighet

- Kombinasjonen av duktilitet, vibrasjonsmotstand og flere tiår med feltdata er vanskelig å erstatte

For reparasjoner:Match den originale loddelegeringen. Blandet metallurgi skaper uforutsigbare, upålitelige skjøter.

Avgjørelsen balanserer til syvende og sist regulatorisk samsvar mot feltpålitelighet. For forbrukerprodukter med 3-5 års forventet levetid er blyfri moden og pålitelig. For sikkerhetskritiske eller motorkontroller med lang levetid, forfølge unntaket og bruk blyholdig loddemetall.
