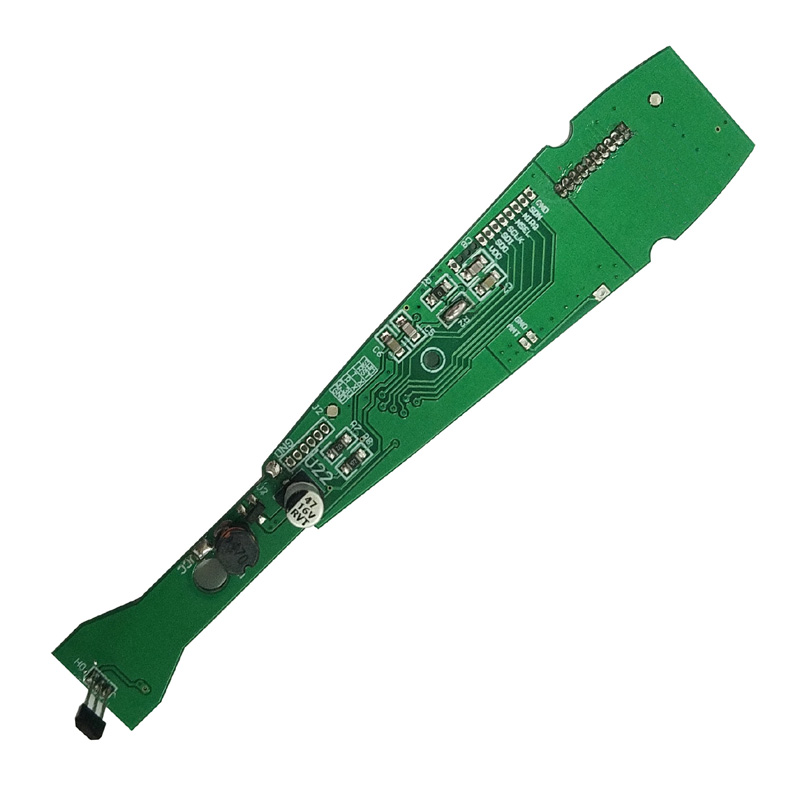

Kjernedifferensiatorer for RC-bil PCBA

Ikke alle PCBA-design for RC-biler fungerer like godt. Seks faktorer skaper den virkelige forskjellen.

Motor Drive Stage -- Der de fleste design mislykkes

Parameter Toy klasse Hobbykarakter (anbefalt) Påvirkning
MOSFET Rds (på) 15--20 mΩ < 5 mΩ (f.eks. IRFH7921) Akselerasjon snap
Spennstrømhåndtering 10A 40A (utbrudd 80A) Bakkeklatring
Dødtidskontroll Ingen eller fast Adaptiv (50–500 ns) Forhindrer gjennomskyting
Brems FET Ikke tilstede Synkron retting Umiddelbar revers

Differansemaker: En RC-bil PCBA i hobbykvalitet bruker separate MOSFET-drivere på høy og lav side med programmerbar dødtid. Lekebrett bruker integrerte halvbro-ICer som overopphetes på 2 minutter med terrengbruk.

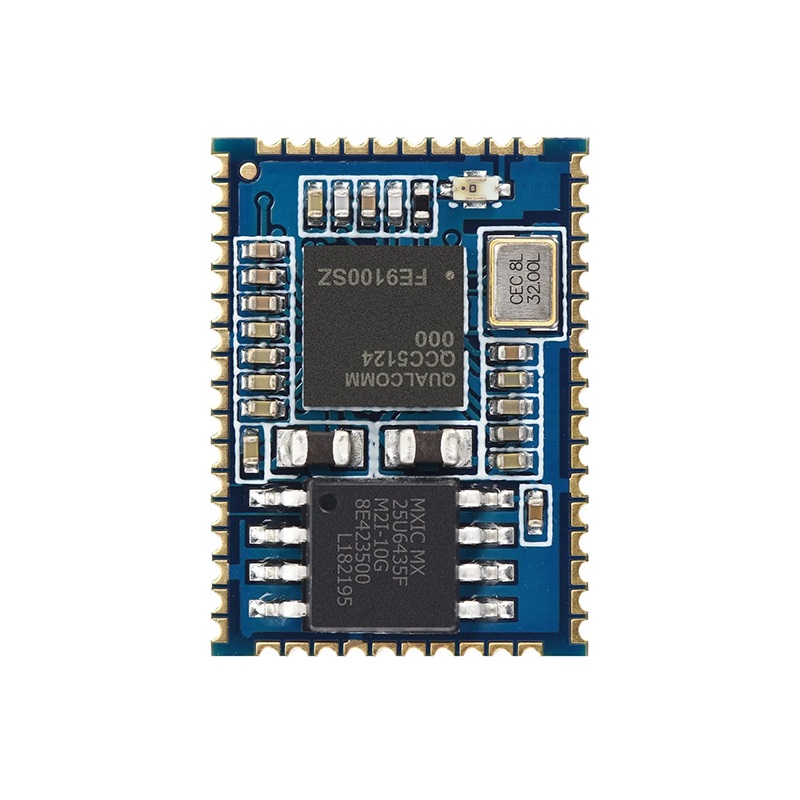

Radiomottakers følsomhet og selektivitet

Parameter Fattig Bra (forskjell)
Følsomhet -90 dBm -105 dBm (2,4 GHz)
Avvisning av tilstøtende kanal 20 dB 45 dB
Frekvenshopping Ingen 50+ kanaler per sekund
Antenne type PCB spor Ekstern dipol eller keramisk brikke

Differansemaker: En kvalitets RC-bil PCBA inkluderer en separat LNA (lavstøyforsterker) før mottakerens IC. Dette legger til 15 dB forsterkning uten å redusere støytallet, og tillater kontroll på 300+ meter.

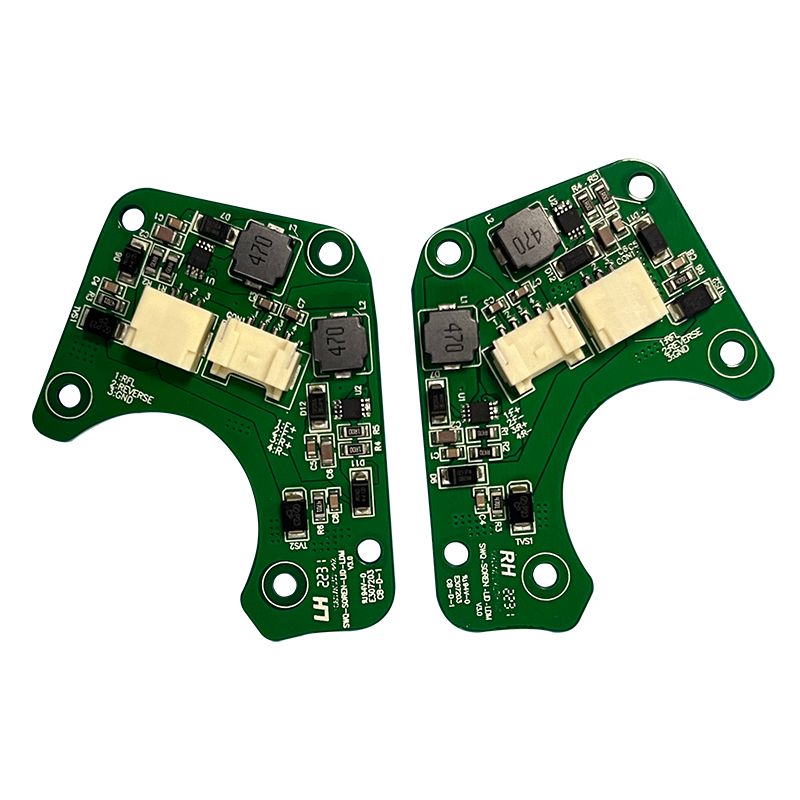

Strømstyringsforskjeller som betyr noe

Spenningsstabilitet under motorbelastning avgjør om RC-bilens PCBA tilbakestilles under hard akselerasjon.

Batteriinngang og regulering

Komponent Leketøy tilnærming Profesjonell tilnærming
Batterispenningsføling Kun motstandsdeler Divider + komparator med hysterese
Lavspenningsavskjæring Ingen (LiPO-skade) Programmerbar (3,2V/celle for LiPO)
5V skinne (servo/RC) Lineær regulator (overopphetes) 2A bukk omformer
3,3V skinne (MCU) Delt LDO Dedikert LDO med 100 mA reserve

Kritisk forskjell: MCU-en på en PCBA for RC-biler må holde seg i live under motorstopp som senker batterispenningen fra 8,4V til 5,0V i 10 millisekunder. Bruk en buck-boost eller en stor kondensatorbank (1000 µF lav-ESC) på 5V-skinnen.

BEC (Battery Eliminator Circuit) ytelse

Parameter Minimum for pålitelighet Hvorfor det betyr noe
Kontinuerlig strøm 1,5A ved 6V Digitale servoer trekker 1A hver
Toppstrøm 3A i 5 sekunder Styring under belastning
Utgangsrippel < 50 mVpp Ingen servojitter
Termisk avstengning 125°C Forhindrer brann på stanset servo

Layout og skjermingsforskjeller

RC-bilens PCBA opererer inne i et plastchassis med motorer, ledninger og spinnende gir. Støy er overalt.

Støyisoleringsteknikker

Støykilde Begrensning på kvalitet PCBA Toy PCBA (Failure Point)
Motorbørster 3 kondensatorer (0,1 µF) over terminaler + ferrittperle på ledninger Ingen kondensatorer
PWM-svitsjing Spredt spektrum (2–12 MHz dithering) Fast frekvens
Servo tilbakemelding pott Skjermet spor, vaktring Langt ubevoktet spor
Antennemating Coplanar bølgeleder med jordvias Microstrip over støyende grunn

Differansemaker: En kvalitets RC-bil PCBA plasserer RF-seksjonen i en separat jordøy koblet til hovedjord på et enkelt punkt nær batteriets negative pol.

Krystall- og oscillatorplassering

- Hold 27 MHz krystall (eller TCXO for 2,4 GHz) minst 15 mm fra motorledninger

- Ingen digitale spor løper under krystall

- Jordbeskyttelsesring rundt oscillator (via søm hver 2. mm)

- Belastningskondensatorer tilpasset krystallspesifikasjonen (±5 pF)

Firmware- og kontrollsløyfeforskjeller

Maskinvare alene gjør ingen forskjell. Kontrollalgoritmen skiller responsive biler fra trege biler.

Gass- og styrekurver

Trekk Grunnleggende implementering Avansert (Difference Maker)
Gassrampe Lineær Eksponentiell (justerbar via potensiometer)
Bremsblanding Ingen Forspenningsjustering foran/bak
Styring med dobbel hastighet Fikset Programmerbare endepunkter
ABS simulering Ingen Pulsbremsing i høy hastighet

Implementering: RC-bilens PCBA MCU må kjøre PID-sløyfer ved minimum 1 kHz. 100 Hz løkker produserer merkbart etterslep. Bruk en Cortex-M4 eller lignende med maskinvare multiplisere-akkumulere.

Failsafe og Telemetri

- Signaltap feilsikkert-- Sett gassen til null etter 0,5 sekunder uten pakker

- Lavt batteri feilsikker-- Reduser gassen til 50 % ved 6,0 ​​V, kutt ved 5,5 V

- Valgfri telemetri-- Batterispenning, motortemperatur, RSSI sendt tilbake til senderen

En kvalitets RC-bil PCBA implementerer feilsikker i maskinvare (separat komparator), ikke bare i programvare. Hvis MCU låser seg, trekker maskinvaren gassen til null.

Produksjonstoleranser og testing

Masseproduksjon avslører forskjeller. Trange toleranser skaper konsistent ytelse.

Kritiske produksjonsspesifikasjoner

Parameter Leketøystoleranse Profesjonell toleranse Testmetode
Krystallfrekvens ±50 ppm ±10 ppm Frekvens teller
LNA gevinst ±3 dB ±0,5 dB Nettverksanalysator
MOSFET-portterskel ±0,5V ±0,1V (innkoblet) Kurvesporer
Strømfølende motstand ±5 % ±1 % (4-leder Kelvin) Milliohm meter

Funksjonell testprotokoll

Hver RC-bil PCBA skal bestå:

1. Motortest uten belastning-- Strøm < 1A, ingen hørbar sutring

2. Stall test-- 30A i 2 sekunder, ingen termisk avstengning

3. Rekkeviddetest-- 100 meter i åpent felt med antenne nede

4. Interferenstest-- Betjen 10 brett samtidig, ingen kanalsammenstøt

Vanlige spørsmål -- Vanlige spørsmål om forskjeller i RC-bil PCBA

Q1: Hvorfor mister noen PCBA-design for RC-biler sammenkoblingen etter en krasj, mens andre ikke gjør det?

EN:Forskjellen er mekanisk påkjenning på krystalloscillatoren. En krasj som stopper bilen, skaper plutselig en 200--500 G retardasjonspuls. Dette sjokket forskyver kvartskrystallens resonansfrekvens på to måter:

Frekvensskifte fra mekanisk stress-- Krystallemnet deformeres midlertidig under G-kraft, og endrer dens parallelle resonansfrekvens med opptil 150 ppm. Hvis mottakerens PLL ikke kan spore dette skiftet (de fleste lavkostdesigner har et fangstområde på 50 ppm), mister RC-bilens PCBA låsen og får aldri tilbake fordi den deformerte krystallen nå har en permanent forskyvning.

Loddefuge mikrobrudd-- Små HC-49S-krystaller (vanlige i leketøy RC) har tungmetallhylster. Under 500 G belaster husets treghet loddeforbindelser. En mikrosprekk som passerer visuell inspeksjon skaper intermitterende kontakt. RC-bilens PCBA slår seg på (krystall fungerer ved lav vibrasjon), men svikter så snart motoren vibrerer.

Løsning i kvalitets RC bil PCBA:

- Bruk en MEMS-oscillator (SiTime eller lignende) i stedet for kvarts. MEMS-enheter overlever 50 000 G og bruker mindre strøm.

- Hvis kvarts er obligatorisk, bruk en 3,2×2,5 mm keramikkpakke (ikke HC-49S) med firepunktslodding.

- Legg underfyllepoksy under oscillatoren (en 0,5 mm vulst på to kanter absorberer støt).

En godt designet RC-bil PCBA overlever gjentatte fall på 1 meter på betong uten å miste bindingen. Test ved å slippe den sammensatte bilen 20 ganger fra 1 meter, og kontroller deretter rekkevidden. Billige design mislykkes på drop 3 eller 4.

Q2: Hvordan påvirker MOSFET-portstasjonens konfigurasjon RC-bil PCBA-ytelse ved delvis gass?

EN:Delvis gass (10--40 % driftssyklus) er der de fleste PCBA-design for RC-biler avslører sine svakheter. To gatedrivparametere dominerer:

Gateladning og Miller-platå-- Når en MOSFET bytter ved delvis gass, tilbringer den mer tid i det lineære området (Miller-platået) der Rds(on) ennå ikke er oppnådd. En MOSFET med høy total portlading (Qg > 50 nC) tar 200--300 ns å slå seg helt på. Ved 10 % gass (20 kHz PWM, 5 µs på tid), er MOSFET bare fullstendig forbedret i 4,7 µs. De resterende 300 ns i lineært område sprer varme som (I × V). Ved 20A er dette 20A × 6V = 120W i 300 ns per syklus -- nok til å heve overgangstemperaturen 40°C over omgivelsestemperaturen på 30 sekunder.

Portmotstandsverdi-- Toy RC bil PCBA-design bruker en enkelt 100Ω gatemotstand for enkelhets skyld. Dette skaper 500 ns stigetider. Kvalitetsdesign bruker separate på- og avskruningsmotstander: 10 Ω på (rask) og 100 Ω avslåing (saktere for å redusere ringing). Dette gir 100 ns stigetid, og reduserer tapene i lineære regioner dramatisk.

Måleforskjell-- Test ved å kjøre RC-bilens PCBA med 25 % gass på et dynamometer i 10 minutter. En dårlig design vil vise motortemperatur 90°C og MOSFET-kasse 110°C. En kvalitetsdesign (MOSFET-er med lav Qg, separate portmotstander) driver motoren ved 60°C, MOSFET ved 70°C. Kjølebrettet varer 5× lenger.

Q3: Hva er forskjellen i antennedesign mellom en 100-meters RC-bil PCBA og en 300-meters versjon?

EN:Tre antennedesignelementer skaper forskjellen på 200 meter mens de bruker samme 2,4 GHz sendereffekt (100 mW lovlig grense):

Antennetype og effektivitet-- En PCB-sporingsantenne (invertert-F) på et standard 1,6 mm FR-4-kort oppnår 40--50 % effektivitet (-3 til -4 dBi forsterkning). Den samme RC bil PCBA med en ekstern 1/4 bølge monopol (31 mm ledning) oppnår 70--80 % effektivitet (-1,5 dBi). En keramisk brikkeantenne (f.eks. Johanson 2450AT18) med et innstilt matchende nettverk når 60--65 % effektivitet. For en rekkevidde på 300 meter, bruk en monopolantenne plassert vertikalt (ikke kveilet inne i chassiset).

Bakkeplanstørrelse-- Antennejordplanet (motvekt) må være minst λ/4 (31 mm) langt. Kvalitets RC-bil PCBA-design reserverer et solid grunnareal på 35×40 mm under RF-seksjonen. Lekebrett plasserer antennen nær batteriet eller motoren, og reduserer det effektive jordplanet til 15 mm. Dette detunerer antennen til 2,45 GHz -- faktisk resonans skifter til 2,6 GHz, og mister 10 dB følsomhet.

Mateledningsimpedans-- En monopolantenne krever en 50Ω overføringslinje fra RF IC til antennematingspunktet. Dette betyr et 1,5 mm bredt spor på 1,6 mm FR-4 (mikrostrip) med et kontinuerlig jordplan under. Kvalitets RC-bil-PCBA bruker en 50Ω-kurve med jord vias på begge sider. Lekebrett ruter antennen gjennom et 10 mm langt, 0,3 mm spor (120Ω) med spor i jordplanet – og skaper en impedansmistilpasning som reflekterer 40 % av overført effekt.

Bekreftelse-- Be din PCBA-leverandør om et Smith-diagram som viser antenneimpedansen ved 2,45 GHz. Et godt design viser 50Ω ± 5Ω. En dårlig design viser 30Ω eller 80Ω. Den enkeltmålingen forutsier rekkeviddeforskjeller mer nøyaktig enn noen simulering.

Sammenligningstabell -- Leketøy vs Hobby RC Car PCBA

Trekk PCBA av leketøy Hobby Grade PCBA Forskjellen Effekt
MCU 8-bit, 16 MHz 32-bits ARM, 72 MHz Kontrollsløyfehastighet
MOSFET trinn Integrert halvbro Diskret + portdriver Stopp strømhåndtering
Mottaker Enkel konvertering Dobbel konvertering + LNA Rekkevidde og støyavvisning
Spenningsregulering Kun LDO Buck + LDO + cap bank Ingen tilbakestilling av brownout
Antenne PCB spor Ekstern monopol 300m rekkevidde
Failsafe Ingen Maskinvare + programvare Forebygging av krasj
Telemetri Ingen Spenning, temp, RSSI Batteribeskyttelse

En overlegen RC-bil PCBA handler ikke om dyre komponenter. Det handler om riktig portdrift, riktig antennedesign, feilsikker maskinvare og stramme produksjonstoleranser. Fokuser på MOSFET-svitsjetap og RF-jordplanstørrelse -- disse to områdene produserer den mest merkbare forskjellen i kjøring i den virkelige verden.
