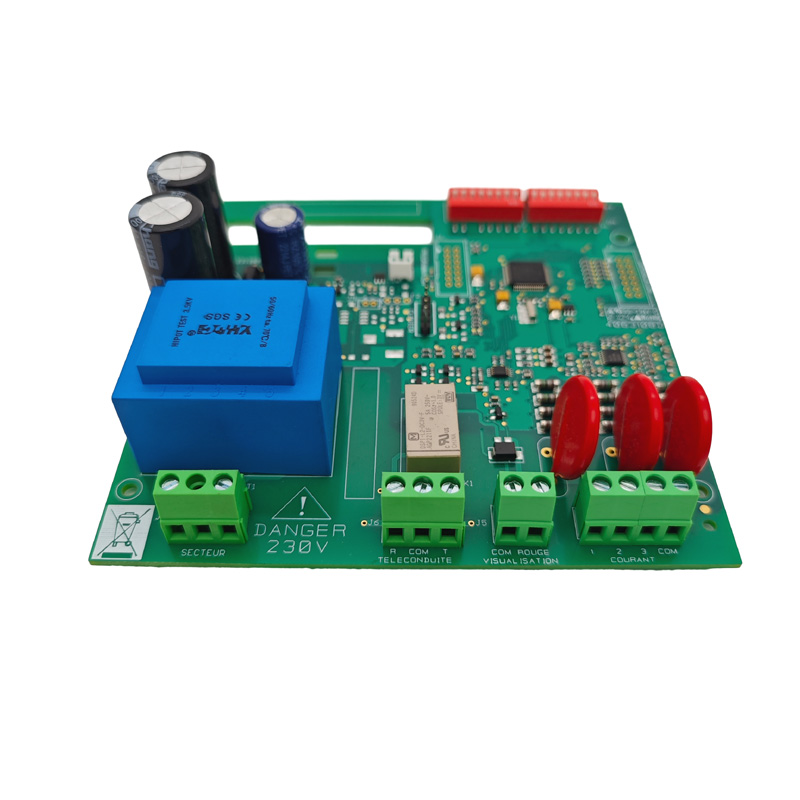

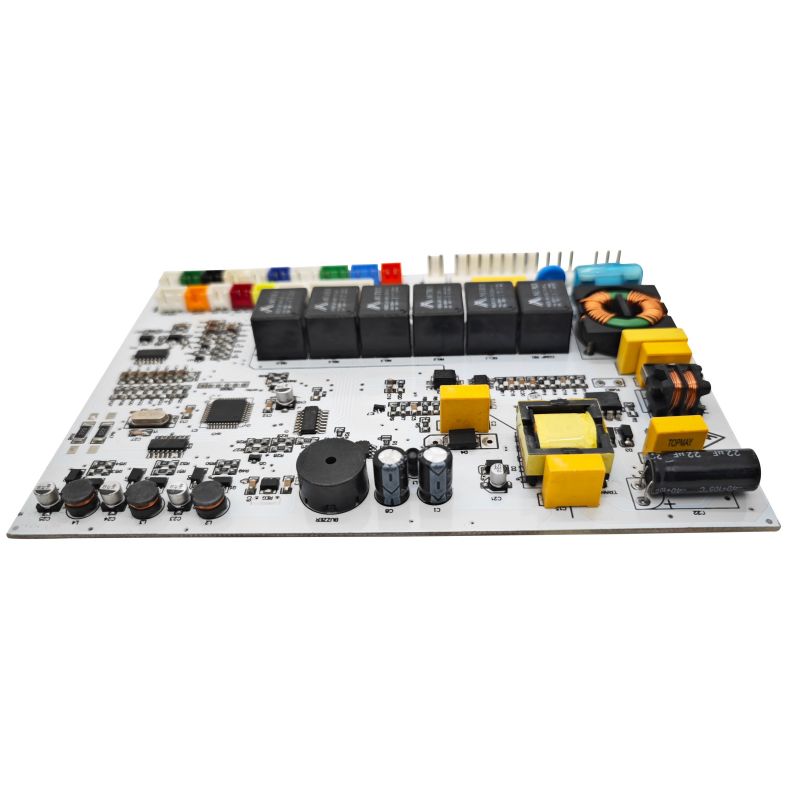

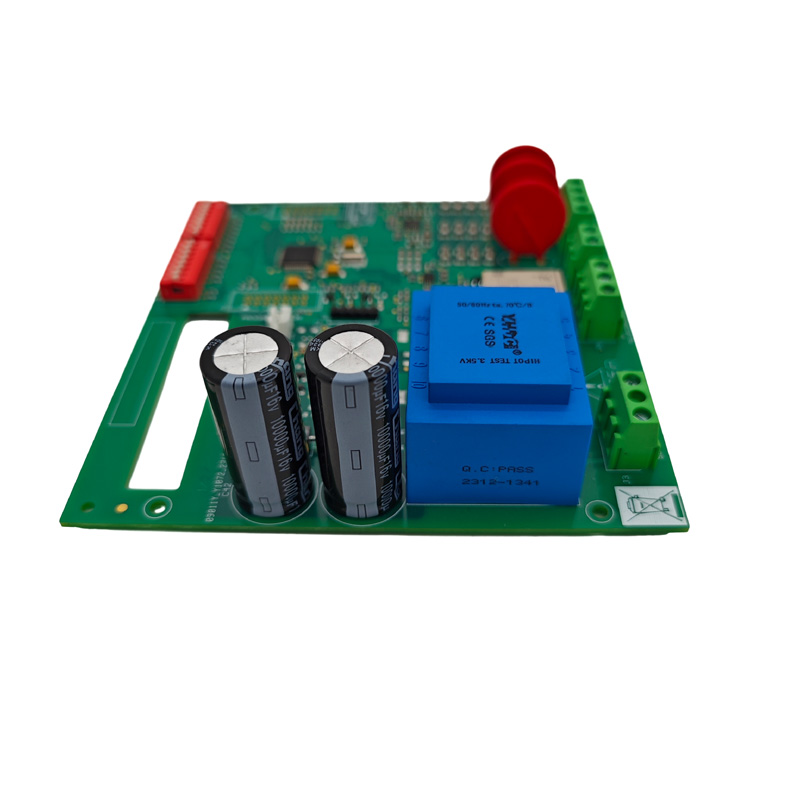

Et fiskeekkoloddsystem (fish finder) er den elektroniske kjernekomponenten i marint deteksjonsutstyr, mye brukt i fritidsfiske, kommersielt fiske og undervannsutforskning. Som en profesjonell PCBA-produksjonstjenesteleverandør tilbyr vi løsninger fra design til ferdig produktmontering, som sikrer pålitelig drift i tøffe marine miljøer preget av saltspray, høy luftfuktighet og ekstreme temperatursvingninger.
Ekkoloddsystemet består av to elektroniske enheter, hver med tydelig forskjellige PCBA-krav:
Sonarsignalbehandling – konverterer returekko til digitale bilder
GPS-navigasjonsintegrasjon – kombinerer posisjonsdata med ekkoloddavlesninger
Skjermkjøring – kontrollerer LCD- eller berøringsskjermutgang
Interaksjon med brukergrensesnitt – leseknapp eller berøringsinnganger
Ekkomottak – forsterker og kondisjonerer svake retursignaler (mikrovoltområde)
Sende/motta bytte – raskt bytte mellom sende- og mottaksmodus
Impedanstilpasning – matchende kabel- og transduseregenskaper
Moderne produksjonstrend: Eksklusive fiskesvingere bruker nå SMT-teknologi, med pick-and-place-maskiner som monterer piezoelektriske elementer direkte på PCBA, og erstatter manuell posisjonering av keramiske krystaller for forbedret nøyaktighet og reduserte kostnader.
| Parameter | Grunt vann (0-200 fot) | Dypt vann (200–1000 fot+) |
|---|---|---|
| Typisk frekvens | 200 kHz | 50 kHz eller 38 kHz |
| Bølgelengde/oppløsning | Kortere = høyere detalj | Lengre = større dybdeinntrengning |
| Sendekraft | 1 kW | 4 kW (kommersiell karakter) |
| Sendespenning | ±40V til ±60V | ±80V til ±100V |
Enkel frekvens, enkeltstråle: 38 kHz, 50 kHz, 200 kHz @ 1 kW
Dobbel frekvens, enkeltstråle: 38/200 kHz eller 50/200 kHz (vanlig for fiske)
Høy effekt: 4 kW dypvanns kommersiell konfigurasjon
| Parameter | Display/prosessor | Svingermontering |
|---|---|---|
| Bordmateriale | FR4 (standard) | Høy-Tg FR4 eller fleksibelt PCB |
| Antall lag | 4-8 lag | 2-4 lag |
| Kobber vekt | 1-2 oz (signal), 2 oz (strøm) | 2 oz minimum (høystrømpulser) |
| Overflatefinish | ENIG eller OSP | ENIG (korrosjonsbestandighet) |
| Driftstemp | -20°C til +70°C | -40°C til +85°C |
| Konform belegg | Anbefalt | Obligatorisk (marint miljø) |
Ekkoloddsfrekvensene varierer fra 50 kHz til over 900 kHz. PCBA-layout påvirker deteksjonsområde og nøyaktighet direkte:
Impedanskontrollerte spor: 50Ω eller 75Ω typisk for transduserkabler
Matchede sporlengder: For fasede array-transdusere må alle elementspor ha identisk elektrisk lengde
Vaktringer: Surroundsensitive analoge innganger med jordede spor for å avvise støy
Separat analog/digital jording: Koble til på et enkelt stjernepunkt nær strøminngangen
Marine miljøer utsetter PCBA-er for saltspray, kondensering og direkte nedsenking. Konformt belegg er ikke omsettelig:
| Type belegg | Best for | Fordeler | Ulemper |
|---|---|---|---|
| Akryl (AR) | Generell marin bruk | Enkel å påføre, omarbeidbar | Moderat kjemisk resistens |
| Silikon (SR) | Ekstreme temperatursvingninger | Fleksibelt, bredt temperaturområde (-55°C til +200°C) | Vanskelig å fjerne |
| Urethan (UR) | Langvarig nedsenking i saltvann | Utmerket motstand mot kjemikalier/salt | Vanskelig å omarbeide |
IP-vurderingsmål:
Displayenhet: IP65 minimum (støvtett, vannsprutbestandig)
Svingermontering: IP68 minimum (nedsenkningssikker til 1m+)
En ekkoloddsvinger kan ikke sende og motta samtidig. PCBA-en må inkludere en T/R-bryter som beskytter den følsomme lavstøyforsterkeren (LNA) fra høyspentsendepulsen:
Trelags beskyttelse: Chopperkrets + spenningsklemming + seriemotstand
Responstid: <10μs (1 fot dybde på grunt vann = 2μs tur/retur)
Mottakerbeskyttelsesvurdering: Overlev ±100V-topper på en ±5V-inngang
Øker MCU-signalet på logisk nivå (5V) til spenningen som kreves for å drive transduseren:
| Scene | Inndata | Produksjon | Gevinst |
|---|---|---|---|
| Oscillator | MCU trigger puls | 200 kHz, 500μs utbrudd ved 5V | N/A |
| MOSFET driver | 5V logikk | 12V portdrift | ~2x |
| Strøm MOSFET-er | 12V kobling | ±40V til ±60V sinusbølge (H-bro) | ~8x |
Returekko er ekstremt svake (millivolt eller mikrovolt). Mottakerkjeden krever høy forsterkning med lav støy:
| Scene | Funksjon | Typisk gevinst |
|---|---|---|
| Chopper (T/R-beskyttelse) | Kobler fra under overføring | N/A (gjennomgang) |
| Lavstøyforsterker (LNA) | Førstetrinnsforsterkning (laveste støygulv) | 20-40 dB |
| Båndpassfilter | Fjerner støy utenfor båndet (200 kHz ±10 kHz) | -3 dB ved cutoff |
| Sekundær forsterker | Bringer signal til ADC-området | 20-40 dB |
| Toppdetektor | Konverterer RF-konvolutt til DC for avstandsmåling | N/A |
Genererer flere rene spenningsskinner fra en enkelt 12V marine batteriinngang:
| Jernbane | Nåværende | Ripple Toleranse | Brukes til |
|---|---|---|---|
| 5V | 500mA-2A | <50mV | MCU, logikk, display |
| 3,3V | 100mA-500mA | <30mV | DSP, ADC, presisjonsanalog |
| ±12V til ±15V | 100mA-500mA | <100mV | Op-forsterkere, LNA |
| ±40V til ±100V | 1A-5A (pulserende) | N/A | Effektforsterker (kun overføring) |
Anbefaling: Bruk separate koblingsregulatorer for digitale og analoge skinner. Bruk LDO-er etter bytte av omformere for den reneste kraften til mottakerkjeden.
| Regel | Nøkkelpunkter |
|---|---|
| Separate HV- og LV-seksjoner | Plasser effektforsterkeren på den ene kanten, motta kretser på motsatt kant; minimum krypeavstand 3 mm mellom ±100V og 5V spor |
| Beskyttelsesfølsomme analoge innganger | Surround LNA-inngangsspor med jordet kobberstøp; legg til jordede vias hver 5. mm; hold inndatasporet så kort som mulig |
| Sy bakkeplan med Vias | 0,3 mm vias med 5 mm avstand som forbinder topp og bunn jordplan; reduserer jordimpedansen og forhindrer jordsprett |
| Bulkkapasitans nær effektforsterker | Plasser 1000μF til 4700μF lav-ESR kondensator ved strømforsterkerens forsyningsinngang; forhindrer spenningskollaps under overføring |
| Termisk styring for Power Stage | Bruk 2-3 oz kobber for kraftspor; legg til minimum 9 termiske vias per MOSFET-pute |
| Komponenttype | Anbefalt | Unngå | Grunn |
|---|---|---|---|
| PCB base | Høy-Tg FR4 (Tg≥170°C) eller PTFE | Standard FR4 (Tg 130 °C) | Høy effekt og marine temperatursvingninger |
| Overflatefinish | ENIG (gull) | HASL | Korrosjonsbestandighet |
| Loddemaske | LPI med UV-fluorescerende sporstoff | Standard matt | Inspeksjon av beleggdekning |
| Konform belegg | Akryl eller silikon | Ingen | Saltvannsbeskyttelse |
| Koblinger | Forseglet (IP67+) | Uforseglede topptekster | Inntrenging av fuktighet |
| Testelement | Metode | Kriterier for bestått/ikke bestått |
|---|---|---|
| In-Circuit Test (IKT) | Automatisert sondefeste | Alle komponenter til stede, korrekte verdier |
| T/R byttetest | Påfør sendepuls, mål LNA-utgang | LNA-utgang <100mV under overføring |
| Mottaker støygulv | Avslutt inngang med 50Ω, mål ADC-avlesning | Støy <3 LSB (10-bit typisk) |
| Avstandsnøyaktighet | Testtank med kjent mål på 10 fot | Områdefeil <3 % |
| Fuktighetsmotstand | 85 % RF i 48 timer, drevet | Ingen korrosjon, ingen signalforringelse |
| Test | Standard | Varighet/sykluser |
|---|---|---|
| Termisk sykling | -20°C til +60°C | 50 sykluser |
| Vibrasjon | Marinemotor vibrasjonsprofil | 2 timer per akse |
| Saltspray | 5 % NaCl, 35°C | 48 timer |
| Fuktighet | 95 % RF, 40°C | 48 timer |
Q1: Stiv FR4 eller fleksibel PCB for svingermontering?
Begge er levedyktige; valget påvirker ytelse og pålitelighet:
Rigid FR4: Best for enkle enkeltelementstransdusere, lavfrekvente (50-83 kHz) design. Lavere pris, enklere produksjon, men kan ikke tilpasse seg buede skrogformer.
Fleksibel PCB: Best for fasede arrays, høyfrekvente (200 kHz+), buede husdesign. Tilsvarer komplekse former, reduserer husstørrelsen, men høyere kostnad.
Bransjetrend: Førsteklasses ekkolodd bruker nå fleksible PCBAer med piezoelektriske SMT-elementer, som tillater presis posisjonering av dusinvis av små transduserelementer i buede eller lineære arrays for å forme ekkoloddstrålen.
Q2: Hvordan beskytte mottakerens forforsterker fra høyspent sendepuls?
Bruk et trelags beskyttelsesskjema:
Chopperkrets: MOSFET-er eller PIN-dioder i serie med mottakerinngangen – slås AV under sending
Spenningsklemming: Bak-til-rygg Schottky- eller Zener-dioder klemmer til ±5V eller ±10V
Seriemotstand: 100Ω til 1kΩ motstand mellom T/R-bryter og LNA-inngang begrenser strømmen under feiltilstander
Q3: Hva forårsaker intermitterende ekkoloddsignaler eller spøkelsesekkoer?
Ofte sporbar til PCBA design eller monteringsfeil:
Sprukne loddeskjøter på SMT-elementer → Bruk fleksibelt PCB, tilsett epoksyunderfyll
Utilstrekkelig frakobling på strømskinner → Legg til 1000μF bulkkondensator, separat 100μF+100nF frakobling for LNA-skinne
Dårlig båndpassfilterinnstilling → Bruk 1 % toleransekomponenter, verifiser med nettverksanalysator
Vi har bygget våre evner spesielt for å møte de unike utfordringene ved produksjon av marin elektronikk:
Saltspraykorrosjon og fuktinntrengning er hovedutfordringene i marine miljøer. Vi tilbyr konforme beleggalternativer i akryl, silikon og uretan med selektiv spraying (presisjon unngåelse av koblingsområder) og UV-fluorescerende sporstoff for enkel inspeksjon – som oppfyller kravene til IP68-beskyttelse for transdusersammenstillinger.
High-end fisketransdusere bruker i økende grad fleksible PCB + SMT piezoelektriske elementløsninger. Vi støtter fleksible PCB (polyimid/PET) og rigid-flex-kortproduksjon – noe som muliggjør presis arrayposisjonering, buet huskompatibilitet og redusert totalstørrelse.
Fra PCB-fabrikasjon → komponentinnkjøp → SMT/DIP-montering → programmering → funksjonstesting → konformt belegg → montering av ledningsnett → montering av ferdige produkter, fullføres alle prosesser internt, noe som minimerer koordineringskostnader og kvalitetsrisikoer for flere leverandører.
Utstyrt med to aldringstestrom, 2 testkamre med høy/lav temperatur og et bredt utvalg av profesjonelle testinstrumenter, kan vi utføre:
In-Circuit Test (IKT)
Termisk syklustest (-40°C til +85°C)
Saltspraytest
Temperatur sjokk test
Funksjonstesting (inkludert T/R-svitsjvalidering, testing av støygulv)
Den årlige produksjonskapasiteten for PCBA overstiger 1,5 millioner enheter, mens den støtter små volum pilotkjøringer uten MOQ – sømløs overgang fra prototypeverifisering til masseproduksjon.
Etablert: 2011
Fabrikkareal: 3000+ kvm
FoU-ingeniører: 20

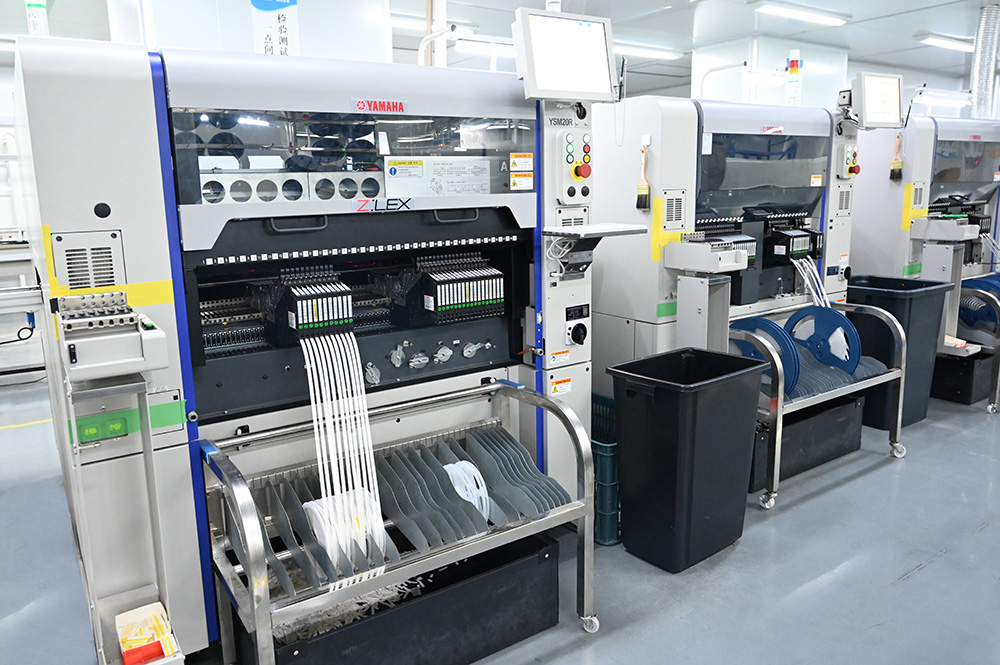

SMT-produksjonslinjer: 6
DIP monteringslinjer: 4
Monteringslinjer for ferdige produkter: 2
Kvalitetssystem: ISO 9001:2015-sertifisert, IPC-610E-kompatibel
Eksportmarkeder: Nord-Amerika, Sør-Amerika, Europa, Asia, Oseania
