Hva er Nitrogen Reflow Lodding og hvorfor vurdere det?
Nitrogentilbakestrømning erstatter standard luft i ovnen med 99,9 % ren N₂. Fraværet av oksygen forhindrer oksiddannelse på loddepasta og komponentledninger.
Prosesssammenlikning
ParameterStandard lufttilbakestrømningNitrogentilbakestrømning (N₂)Differanse Oksygennivå20,9%< 1000 ppm (0,1%)200× mindre O₂Våtingsvinkel25--35°10--15°2× bedre fuktingVoiding i termiske puter15--20% areal 50--i-pille-reduksjon defekter0,5--2%< 0,05%10× færreLoddeballingSynligIngenRenere tavler

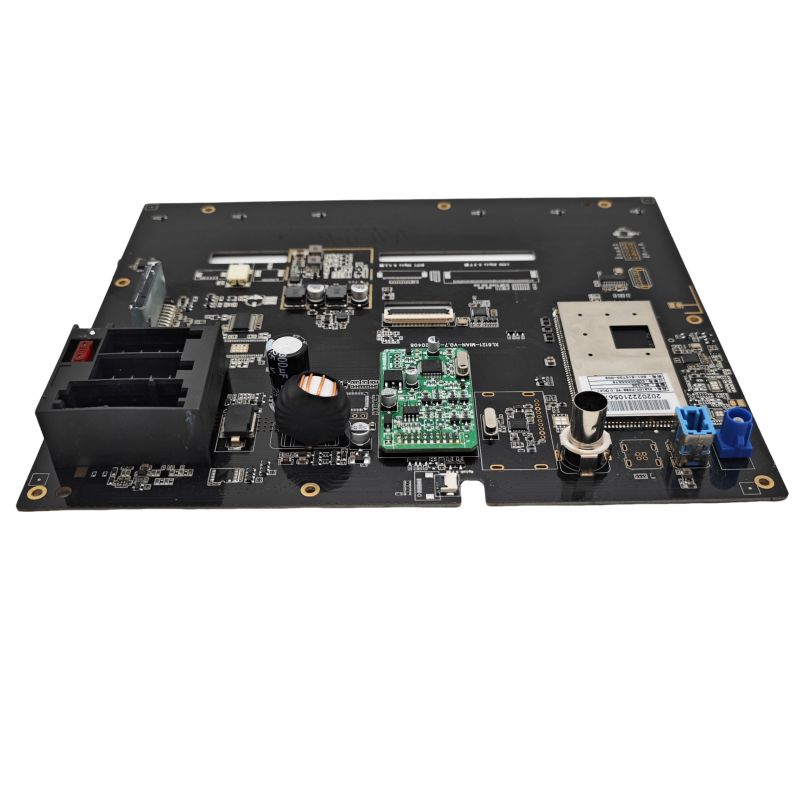

Oksidasjonsproblemet på industriell robot PCBA

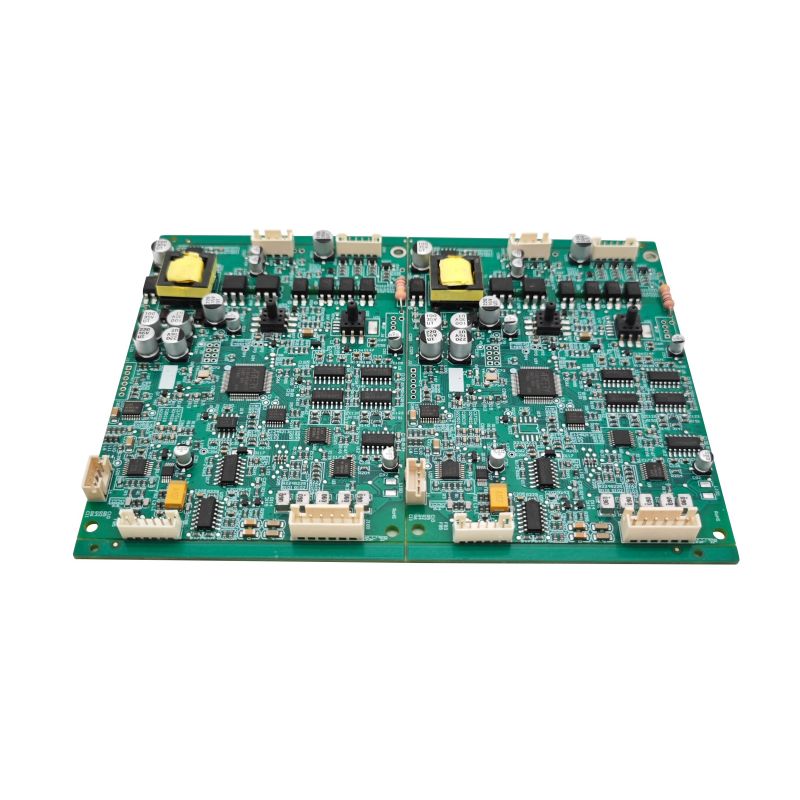

Industriell robot PCBA bruker ofte store termiske puter (eksponert kobber) under MOSFET-er, portdrivere og strømstyrings-ICer. Disse putene oksiderer raskt i lufttilbakestrømning, og hindrer loddetinn i å bli helt fuktig. Resultatet er tomrom som fanger opp varme og forårsaker feltfeil etter 1000+ driftstimer.
Hvor nitrogentilbakestrømning gir klar verdi
Ikke alle industrirobot-PCBA har like store fordeler. Nitrogen er fornuftig i spesifikke scenarier.
Store kobberområder og tunge komponenter
Styrefunksjon Lufttilbakestrømningsrisiko Nitrogenfordel10×10 mm termisk pute> 30 % hulrom, varme flekker< 8 % hulrom, jevnt 20+ lags brett (tykt)Ujevn oppvarming på tvers av lagBedre varmeoverføring via fuktingStore koblinger (40+ pinner)Hode-i-pute-defekter under kjøring av roboter 100 % skjøter (robotformasjon 100 %) bløtlegg Rene overflater
Data fra den virkelige verden: I en seksakset robotkontroller PCBA med 12 strøm-MOSFET-er på ett enkelt kort, reduserte nitrogentilbakestrømning feltavkastningen fra 3,2 % til 0,4 % over 24 måneder. Den primære feilmodusen – hulrom i termiske puter som forårsaker overoppheting – falt med 87 %.
Lavspenning, høystrømspor
Industrirobot PCBA for servodrev bærer 30--80A på indre lag. Tomrom under strømfølende motstander (0,5 mΩ, 2512-pakke) skaper motstandsvariasjoner som ødelegger dreiemomentavlesningene.
Current Sense Component Air Reflow Variation Nitrogen Reflow Variation4-terminal shunt (2512)±8% på grunn av tømning±1,5%Sense motstand temperaturøkning15°C5°CCalibration drift etter 500 sykluser12%2%
Hvor nitrogentilbakestrømning er unødvendig
Nitrogen øker kostnadene (ovnsmodifikasjon + gassforbruk = $0,08--0,12 per PCBA). Ikke bruk den i disse tilfellene.
Små brett med lav termisk masse
ScenarioNitrogen ikke nødvendigEnsidig, < 50 komponenter Luftreflow produserer < 8 % tomromAlle små pakker (0402, QFN 3×3)Ingen store termiske puter Blyfri SAC305 uten følsomme delerStandard fluks håndterer lufttilbakestrømningLavvolum prototyping-kort (<
Tavler som bruker høyaktivitetsfluks
Noen ikke-rene flussmidler (f.eks. Senju M705-GRN360-K2-V) inneholder aktivatorer som virker effektivt i luft opp til 240°C. Nitrogen gir ingen målbar fordel. Sjekk fluksdatabladet for oksygenfølsomhet.
Implementeringsparametre for industriell robot PCBA
Hvis du bestemmer deg for å bruke nitrogen, bruk disse spesifikke innstillingene.
Ovnsprofil under nitrogen
SoneTemperatureTimeO₂ MålForvarme150--180°C60--90 sek< 5000 ppmSoak180--210°C60--90 sek< 2000 ppmReflow peak (SAC305)240--250°C0cpm--60 sek ppm--60 sek. rampe ---Ingen krav
Kritisk: Hold O₂ under 1000 ppm under reflow topp. Over 1500 ppm forsvinner fordelen - tomrom går tilbake til lufttilbakestrømningsnivåer.
Nitrogenstrømningshastighet og renhet
ParameteranbefalingRenhet99,9 % minimum (3,0 grad) Duggpunkt -40°C eller lavere Strømningshastighet 15--25 m³/time (typisk 6-soners ovn)
Kostnadsestimat: For en typisk industrirobot PCBA på 100×150 mm, tilfører nitrogen $0,10 per brett ved 10 000 volum. Ved 100 000 volum synker kostnadene til $0,04 per brett.
Testing for å validere nitrogenfordelen
Før du forplikter deg til nitrogen for din industrirobot PCBA, kjør disse to testene.
Ugyldig sammenligning (røntgen)
1. Reflow 20 plater i luft, 20 plater i nitrogen
2. Røntgen hvert bord med 0° og 45° tilt
3. Mål det tomme området under den største termiske puten (f.eks. motordriver-IC)
4. Bestått kriterium for nitrogenbegrunnelse: Reduksjon av tomrom > 50 % sammenlignet med luft
Tverrsnitt og skjærtest
TestAir Reflow Result Nitrogen TargetIMC tykkelse (intermetallisk)1--3 µm ujevn2--4 µm uniform Hulromsdiameter> 200 µm vanlig< 100 µm sjelden Ballskjærstyrke (0,5 mm BGA)800--1000 gf1100--1300
FAQ -- Vanlige spørsmål om Nitrogen Reflow for Industrial Robot PCBA
Spørsmål 1: Forbedrer nitrogentilbakestrømning loddeforbindelsens pålitelighet for industrirobot PCBA utsatt for vibrasjoner?
EN:Ja, men bare for spesifikke feilmekanismer. Industriroboter opplever 5--50 grms vibrasjoner fra servomotorer og girkasser. To vibrasjonsrelaterte feil forbedres med nitrogen:
Kirkendall voiding-- I lufttilførsel er kobber-tinn intermetallisk (IMC) vekst uregelmessig, og skaper mikroskopiske tomrom ved grensesnittet. Under vibrasjon smelter disse hulrommene sammen og sprekker etter 5000--10.000 timer. Nitrogentilbakestrømning gir jevn IMC (Cu₆Sn₅-lag) uten tomrom. Vibrasjonstesting (20 Grms, 10--2000 Hz, 100 timer) viser at nitrogenfuger overlever 3x lenger.
Loddetretthet nær tunge komponenter-- Store transformatorer (15×15 mm) på industrirobot PCBA opplever differensiell termisk ekspansjon under oppvarming av roboten (25 °C til 85 °C). Ved lufttilbakestrømning konsentreres hulrommene under komponenthjørner der spenningen er størst. Disse hulrommene fungerer som sprekkinitieringssteder. Med nitrogen fordeler tomromsfrie ledd belastningen jevnt.
Kvantitativ forbedring-- Akselerert levetidstesting (termisk sjokk -40°C til +125°C, 1000 sykluser + samtidig vibrasjon) viser:
- Lufttilbakestrømningsskjøter: 12 % sprukket eller mislykket
- Nitrogentilbakestrømningsfuger: 1,5 % sprukket
Imidlertid, nitrogen fikser ikke dårlig utformet putegeometri eller feil sjablongåpninger. Optimaliser alltid disse først, og tilsett deretter nitrogen.
Spørsmål 2: Hvilken tomromsprosent er akseptabelt for industrirobot PCBA-effekttrinn, og kan nitrogen oppnå det?
EN:For industrirobot-PCBA-effekttrinn (motordrifter, IGBT-er, MOSFET-er) avhenger akseptabel tømning av den termiske belastningen. Det finnes tre nivåer:
Nivå 1 -- Høy effekt (kontinuerlig > 20A per FET)
Akseptabelt tomromsområde: < 5 %. Enkelt hulroms diameter: < 0,2 mm. Dette er kun oppnåelig med nitrogentilbakestrømning (1000 ppm O₂) pluss vakuumtilbakestrømning (valgfritt). Uten nitrogen er typiske tomrom 15--25 %.
Nivå 2 – Middels kraft (10--20A topp, intermitterende)
Akseptabelt tomromsområde: < 10 %. Ingen enkelt tomrom > 0,5 mm. Nitrogentilbakestrømning oppnår konsekvent 5--8 % hulrom. Lufttilbakestrømning produserer 12--18 % -- ofte marginal, men passerer hvis termisk simulering tillater det.
Nivå 3 – Lav strøm (< 5A, signal-ICer)
Akseptabelt tomromsområde: < 25 %. Tomrom har minimal termisk påvirkning. Nitrogen er unødvendig. Lufttilførsel er tilstrekkelig.
Kan nitrogen oppnå nivå 1 uten vakuum?Nei -- nitrogen alene når 5--8 % minimumshull på grunn av innestengte fluksgasser. For tomrom under 5 % (kritisk for SiC MOSFET-er eller GaN-enheter), trenger du vakuumreflow (fjerner gasser etter at loddet smelter). Nitrogen + vakuum oppnår 1--3 % hulrom.
Testprotokoll for industrirobot PCBA: Mål tomrom på 10 brett. Hvis gjennomsnittlig > 15 %, tilsett nitrogen. Hvis gjennomsnittlig 8--15 % og effekttap < 2W per komponent, er luft akseptabelt. Hvis < 8 % kreves, spesifiser nitrogen pluss sjablongoptimalisering (vias i termisk pute for å frigjøre fluks).
Spørsmål 3: Kan jeg konvertere min eksisterende lufttilførselsovn til nitrogen for produksjon av industriell robot-PCBA?
EN:Ja, men med tre ikke-omsettelige modifikasjoner. Mange produsenter forsøker en delvis konvertering og mislykkes.
Modifikasjon 1 -- Ovnforsegling
Lufttilførselsovner har hull ved inngangs-/utgangsgardiner og mellom sonene. Nitrogenrenhet krever oksygeninntrengning < 50 L/minutt. Installer:
- Tolags magnetiske gardiner (erstatter enkle kjeder)
- Positiv trykkkontroll (1--2 mm H₂O inne i ovnen)
- Forsegle alle tilgangspaneler med høytemperatur silikonpakninger
Uten forsegling vil du konsumere 3--5× mer nitrogen (koster $0,30--$0,50 per bord) og fortsatt ha 5000 ppm O₂ på topp -- verre enn en riktig innstilt luftovn.
Modifikasjon 2 -- Oksygenovervåkingssystem
Installer to zirconia O₂-sensorer: en i forvarmingssonen, en i reflow-toppsonen. Sensorer må kalibreres månedlig. Mange industrirobot-PCBA-produsenter hopper over kalibrering, og lurer på hvorfor annullering returnerer.
Modifikasjon 3 -- Transportør og smøring
Standard ovnstransportørsmøremidler fordamper i nitrogen (fravær av oksygen endrer nedbrytningstemperaturen). Bruk perfluorpolyeter (PFPE) fett. Kester eller Klüber merker. Standard smøremiddel vil forurense brettet og lage loddekuler.
Konverteringskostnad og tidslinje:
- Utstyr: $8 000--$15 000 (tetninger, gardiner, sensorer, strømningskontroller)
- Installasjon: 2 dager nedetid
- Nitrogenforsyning: Væsketank eller PSA-generator ($300--$500/måned leieavtale)
- Tilbakebetalingstid for industrirobot PCBA volum > 50 000/år: 6--8 måneder (fra redusert etterarbeid og feltretur)
Ikke konverterhvis det årlige volumet er under 20 000 brett. Bruk en kontraktsprodusent som allerede har nitrogentilbakestrømning i stedet.
Beslutningsmatrise -- Bør du bruke nitrogen?
FaktorAir Reflow Tilstrekkelig Nitrogen Anbefalt Termiske pads > 25 mm²NeiJa Komponenter med eksponert kobberbase (QFN, DFN)NeiJaBGA pitch < 0,8 mmNeiJaRobot PCBA drift > 60°C omgivelseneNeiJa Feltpålitelighetsmål < 0,5%Sad AC-fri solgt < 0,5%S no-clean flux Noen ganger For store plater Volum < 10 000 plater/år Ja Nei (kostnadsineffektivt)
Endelig anbefaling
Nitrogentilbakestrømning gir tydelig mening for industrirobot PCBA som inneholder:
- Store termiske puter (> 25 mm²)
- BGA-er eller QFN-er med synlige dyseputer
- Ethvert effekttrinn som avtar > 5W per komponent
- Pålitelighetskrav < 1 % feltfeil over 5 år
Nitrogen gir ikke mening for enkel industrirobot PCBA med lav effekt (sensorgrensesnitt, I/O-kort) med små komponenter og ingen termiske utfordringer.
Praktiske råd: Kjør et 100-bretts forsøk i nitrogen. Røntgentømning. Sammenlign med dine nåværende lufttilførselsresultater. Hvis det tomme området reduseres med mer enn 50 %, bruk nitrogen. Hvis mindre enn 30 % reduksjon, er fluks- eller sjablongdesignen det virkelige problemet – fiks dem først.
