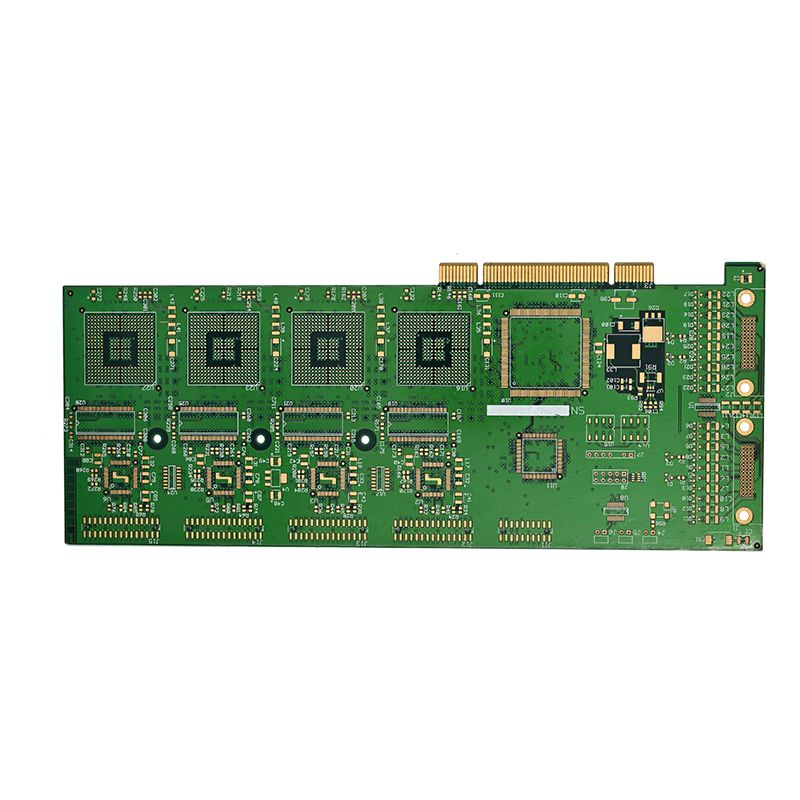

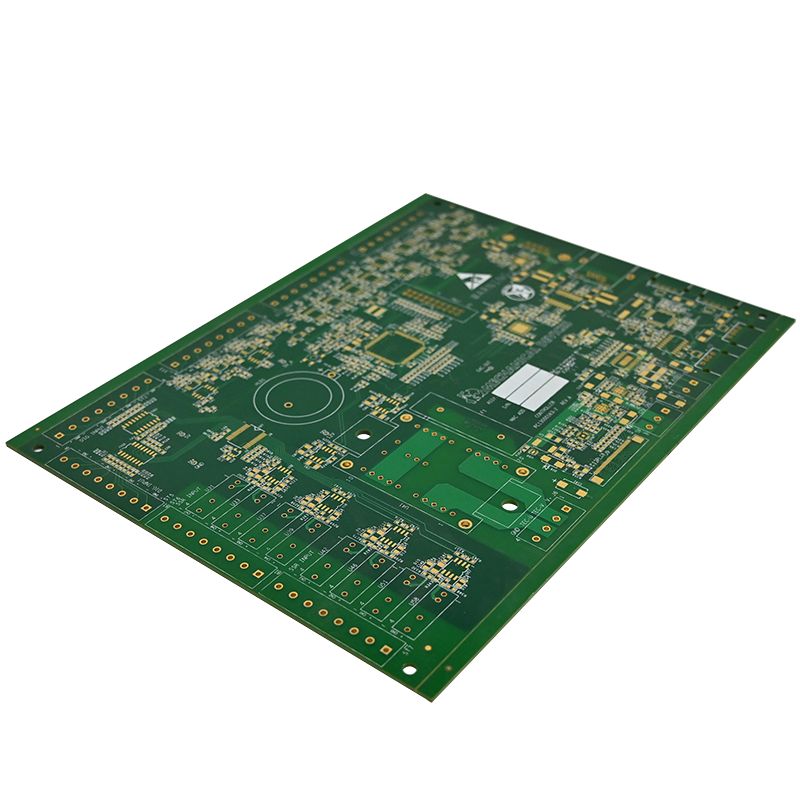

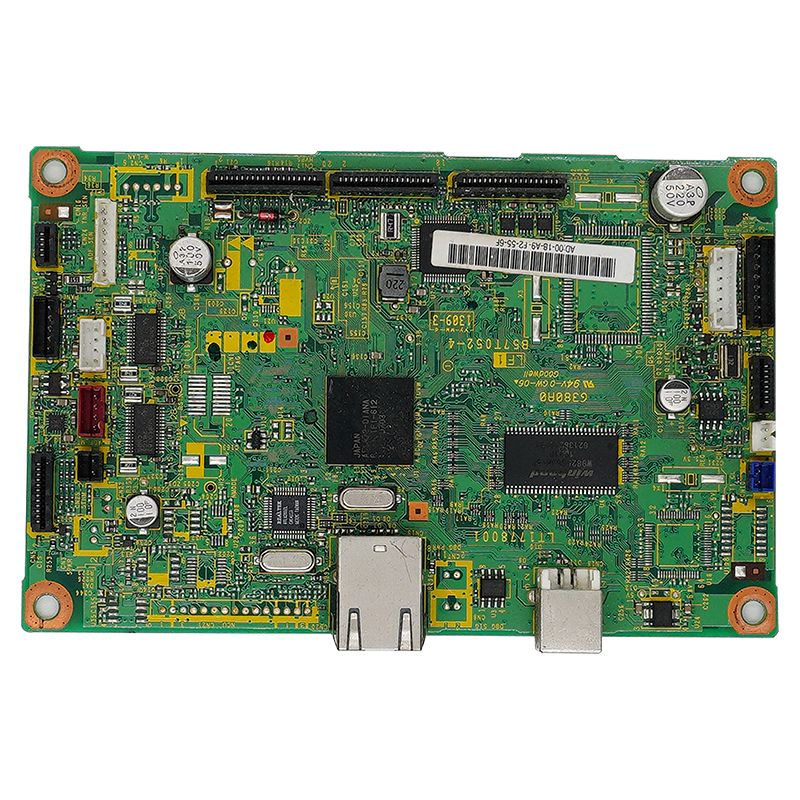

Lodderobot PCBA

Kjerne tekniske funksjoner

1. Avansert bevegelseskontroll

Invers kinematikkintegrasjon: Bruker D-H-parametermetoder for sømløs kartlegging mellom leddvariabler og endeeffektorposisjoner.

Jevn baneplanlegging: Avanserte interpolasjonsalgoritmer optimerer hastighetskurver, og sikrer jevne overganger i korrugerte eller segmenterte sveiser samtidig som singulariteter unngås.

Multi-Axis Collaboration: Støtter synkronisert kontroll av flere skjøter for komplekse sveisebaner med en kontrollnøyaktighetsfeil innenfor ±0,05 mm.

2. Tilpasning av sveiseprosess

Parameterinnstilling i sanntid: Justerer trådmatingshastighet, strøm og spenning dynamisk basert på bue-tilbakemeldingssignaler.

Segmentert baneoptimalisering: Spesiell håndtering for overgangsseksjoner i korrugerte sveiser for å sikre perlekonsistens og fugeintegritet.

3. Industriell pålitelighet

Anti-interferensarkitektur: Spesialisert oppsett for å isolere høyeffekt sveisestøy fra sensitive logiske kretser.

Kommunikasjonsprotokoller: Bruksklare grensesnitt for EtherCAT-, Profinet- og PLS-integrasjon.

Fremragende produksjon

Hvordan designe en lodderobot PCBA

Å designe en høyytelses lodderobot PCBA krever omfattende vurdering av flere dimensjoner, fra planlegging av systemarkitektur til maskinvareproduksjon, programvarekontroll og endelig verifisering. Det følgende beskriver de viktigste designpunktene for å sikre at produktet oppfyller de strenge kravene til industrielle sveisescenarier.

1. Systemarkitektur og funksjonell planlegging

Lodderobotens PCBA må oppnå sømløs integrasjon av flere funksjonelle moduler, som dekker bevegelseskontroll, sveisekraftstyring, sensorgrensesnitt og kommunikasjonsmoduler, for å danne et stabilt og effektivt kontrollsystem.

Bevegelseskontrollseksjon: Støtter flerakset samarbeidende baneplanlegging (som 4-DOF-kontroll i kartesisk koordinatsystem), og konverterer banen til sveisebrennerens slutteffektor til leddvinkelkommandoer gjennom invers kinematikkalgoritme, som sikrer presisjonen til sveisebanen.

Sveiseprosessseksjon: Den kan justere sveiseparametere i sanntid i henhold til forskjellige sveisematerialer og skjøtetyper. For eksempel, i korrugerte sveiser, brukes segmentert kontroll (som overgangsseksjoner som forbinder rette seksjoner) for å unngå sveisefeil og sikre sveisestabilitet.

Kommunikasjonsgrensesnitt: Reserverer kommunikasjonsgrensesnitt av industrikvalitet som EtherCAT eller Profinet, som kan realisere effektiv datainteraksjon med øvre datamaskiner eller PLS-er, noe som letter integrert kontroll over hele produksjonslinjen.

2. Maskinvaredesign og PCBA-produksjon

Med PCBA som kjernen, følger maskinvaredesignet prinsippene om høy pålitelighet, sterk anti-interferens og høy presisjon, og kontrollerer strengt hver kobling i produksjonsprosessen for å sikre produktkvalitet.

PCB-designfase: Utfør rasjonalitetsverifisering av kretslayout gjennom simuleringsteknologi, med fokus på å kontrollere kretsnøyaktighet (feil innenfor ±0,05 mm) og pålitelighet mellom lagforbindelser for å unngå signalforstyrrelser.

Komponentvalg: Nøkkelkomponenter (som mikrokontrollere, strømdriverbrikker) tar alle i bruk industrielle produkter, og gjennomgår streng leverandørscreening og innkommende materialinspeksjon for å sikre stabil drift i tøffe industrielle miljøer.

Produksjonsprosess: Hele prosessen inkluderer materialforberedelse (dimensjonsfeil innenfor ±0,1 mm), laserboring (mikrohullsnøyaktighet under 0,2 mm), kobberbelegg, fotokjemisk etsing, loddemaskeutskrift, etc., for å sikre kretsintegritet og miljøtilpasning.

Loddeprosess: Kombiner SMT-plassering (som høypresisjon 0402/0201-pakkede komponenter) med DIP-innsetting (for høyeffektenheter), og bruk reflow-lodding og bølgeloddeteknologier for å sikre påliteligheten til komponenttilkoblingen; til slutt, fjern gjenværende fluss gjennom rengjøringsprosessen for å forbedre produktstabiliteten.

3. Programvarekontroll og algoritmeimplementering

Programvaresystemet til lodderobot PCBA realiserer dyp integrasjon av bevegelseskontroll og sveiseprosess, og bruker høyytelsesalgoritmer for å sikre sveisepresisjon og effektivitet.

Invers kinematics-løsning: Bruk D-H-parametermetoden for å etablere kartleggingsforholdet mellom leddvariabler og slutteffektorposisjonen, og behandle sveisebanen i segmenter (som overgangssegmenter og rette segmenter av korrugerte sveiser) for å sikre kontinuitet og jevn bevegelse.

Baneplanleggingsalgoritme: Generer jevne leddbevegelsesbaner, unngå enkeltpunkter i bevegelsesprosessen, og optimer hastighetskurven gjennom interpolasjonsalgoritme for å redusere sveisefeil forårsaket av bevegelsesmutasjon.

Sanntidsparameterjustering: Basert på tilbakemeldingssignaler (som lysbuespenning, strømbølgeform), juster trådmatingshastighet og sveisestrøm dynamisk for å tilpasse seg endringer i sveiseforholdene og sikre konsistent sveisekvalitet.

Om UNIXPLORE: Din pålitelige PCBA-partner

Vår historie

Etablert i 2011, har Unixplore Electronics Co., Ltd fokusert på å tilby totalentreprise elektroniske produksjonstjenester, som dekker PCB & PCBA design og fabrikasjon, innkjøp av deler, SMT & DIP montering, programmering, funksjonstesting, konform belegg, boksbygging, ledningsnett og kabelmontering, ferdige produkter som brukes i hjemmet, etc. hvitevarer, bilindustri, sikkerhetssystemer, forbrukerelektronikk, industriell kontroll, medisinsk utstyr, helsevesen, smarthus, militær, luftfart og andre felt.

Søknadsfelt

Husholdningsapparater · Industriell kontroll · Bil · Forbrukerelektronikk · Medisinsk utstyr · Sikkerhetssystem · Helsevesen · LED-belysning

Vår fabrikkstyrke

Produksjonskapasitet: Årlig produksjonskapasitet på mer enn 1 500 000 PCBAer og 150 000 sett med ferdigproduktmontering, som kan møte behovene til både store og små batch-ordrer.

Samarbeidskonsept: Forpliktet til å etablere langsiktige konstruktive samarbeidsrelasjoner med globale kunder, med fokus på kvalitetsforbedring og kostnadsoptimalisering, og overholde prinsippet om "beste kvalitet, raskere levering, lavere kostnad, ingen risiko".

Bestillingsfleksibilitet: Godta bestillinger i små mengder, ingen MOQ-begrensning, og støtte tilpassede behov til kunder.

Vårt sertifikat

Vår drift er sertifisert i henhold til ISO 9001:2015 og IPC-610E-standarden, og implementerer strengt internasjonalt kvalitetsstyringssystem for å sikre at hvert produkt oppfyller høykvalitetsstandarder.

Produksjonsutstyr

Vi har en selveid fabrikk på mer enn 3000 kvadratmeter, utstyrt med profesjonelt produksjons- og testutstyr for å gi sterk støtte for produktkvalitet:

FoU-team: 20 profesjonelle FoU-ingeniører, gir teknisk støtte for tilpasset design og produktoptimalisering.

Produksjonslinjer: 6 SMT-produksjonslinjer, 4 DIP-samlebånd, 2 ferdige produktsammenstillingslinjer, som realiserer effektiv og automatisert produksjon.

Testutstyr: 2 testrom for aldrende, 2 testrom med høy og lav temperatur, og en rekke avanserte testinstrumenter, som kan utføre ulike stabilitets-, pålitelighets- og funksjonstester på PCBA.

Nøkkelutstyr: Yamaha SMT-maskin med høy hastighet, loddemaskin med 10 temperatursoner, loddemaskin med 9 temperatursoner, etc., som sikrer presisjon og effektivitet i produksjonen.

Samarbeidsinvitasjon

Vi ønsker hjertelig velkommen til ODM/OEM PCBA og ferdige elektroniske produktbestillinger. Enten du har skreddersydde elektroniske monteringsprosjekter eller trenger profesjonelle PCBA-produksjonstjenester, ta gjerne kontakt med oss ​​i dag, så vil vi gi deg høykvalitets, effektive og kostnadseffektive løsninger.
