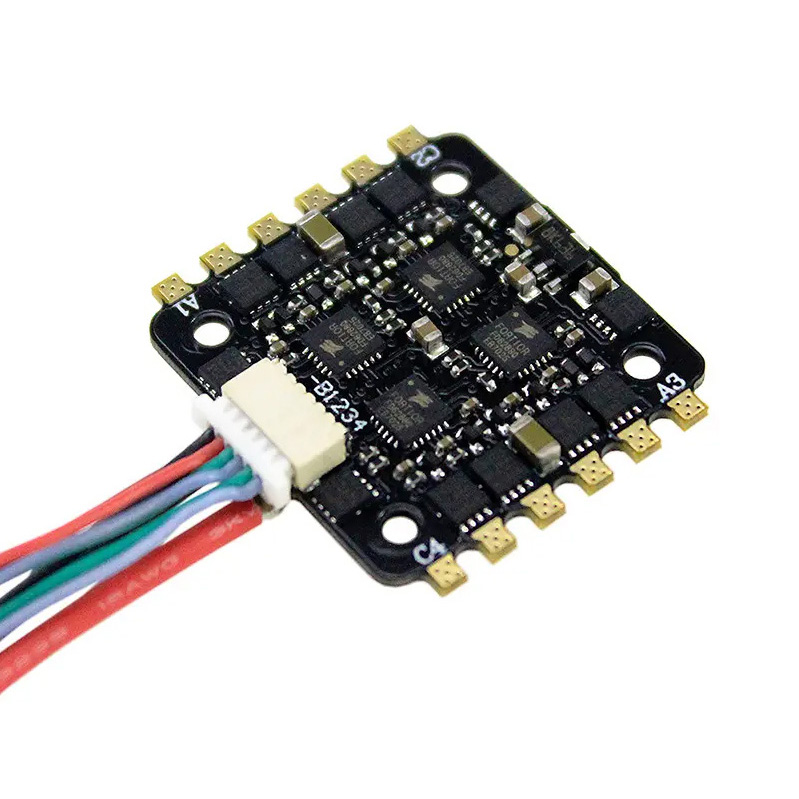

Med 20 års erfaring innen luftfartselektronikk og feilanalyse, har jeg dokumentert den spesifikke designpraksisen som skiller flyverdige enheter fra jordet maskinvare. Denne veiledningen dekker materialvalg, termisk styring, sertifiseringskrav og felttestede parametere for PCBA for flybelysning.
Typer flybelysningssystemer
Flybelysning faller inn i forskjellige kategorier, hver med unike PCBA-krav.
Lystype Funksjon Driftsmodus Kritisk kravNavigasjonslys Posisjonsindikering (rød/grønn/hvit) Konstant påPlilitelighet, fargenøyaktighetAnti-kollisjonslys (Strobe)Høy-intensitets blinkingDobbelt strobemønster Toppstrømshåndtering, timingpresisjonBeacon LightsMotor-/luftsykkelvarslingMotor-/luft-blinking LysBygebanebelysning under landing On-demand høy effektEkstrem lumenutgang, varmespredning Kabine-/Vinduslys Passasjerstemning, lesing Dimbar, fargejusterbar EMI-kompatibilitet, jevn dimming
Kjerne tekniske spesifikasjoner
Miljøkrav
Parameter Luftfartøy InteriørFly utvendig (vinge/hale) Driftstemperatur-15°C til +70°C-55°C til +85°CSLagringstemperatur-40°C til +85°C-55°C til +125°CHfuktighet0% til 95% ikke-kondenserende0% til 00% kondenserende Høyde (0% til 00% kondenserende) max55 000 fot maxVibrasjon (tilfeldig)0,2g til 5g RMS5g til 15g RMS
Spesifikasjoner for strøminngang
ParameterTypisk verdiMerknaderPrimæreffekt28V DC (nominell)18V til 32V-område per MIL-STD-704AC Strøm (kabinsystemer)115V AC / 400HzFor fluorescerende-baserte systemer Strømkvalitetstoleranse±10% jevn, ±20% transientSlørtspenningsbeskyttelse påkrevd BITEµ00-minne
Materialvalg for PCBA for flybelysning
Kjernemateriale: Karbonkompositt eller metallkjerne?
Standard FR4 er sjelden akseptabel for flybelysning på grunn av dårlig varmeledningsevne og CTE-mismatch med LED-komponenter.
Materiale Termisk ledningsevneCTE (ppm/°C) VektAnvendelseFR40.3-0.5 W/m·K14-17LightSignal/kontroll kunAluminium MCPCB1.5-3 W/m·K23-25MiddelsGenerell LED-belysningKobber MCPCB200-400 W/1·hCarv eksteriør lys Cloth Core175-300 W/m·K (XY)4-6.5Veldig lettPremium luftfart
Anbefaling for utvendig belysning:Bruk karbon-klutkjerne eller kobber MCPCB. CTE-tilpasningen til LED-komponenter (6-7 ppm/°C) reduserer skjærspenningen på loddeleddet under termisk sykling fra -55°C til +85°C.
Kobbervektvalg
Nåværende belastning Innvendig belysningUtvendig belysningSignalspor (<100mA)0,5 oz1 oz LED-strøm (500mA-2A)1 oz til 2 oz2 ozStrobe/landing (5A-15A)Ikke aktuelt3 oz til 4 oz

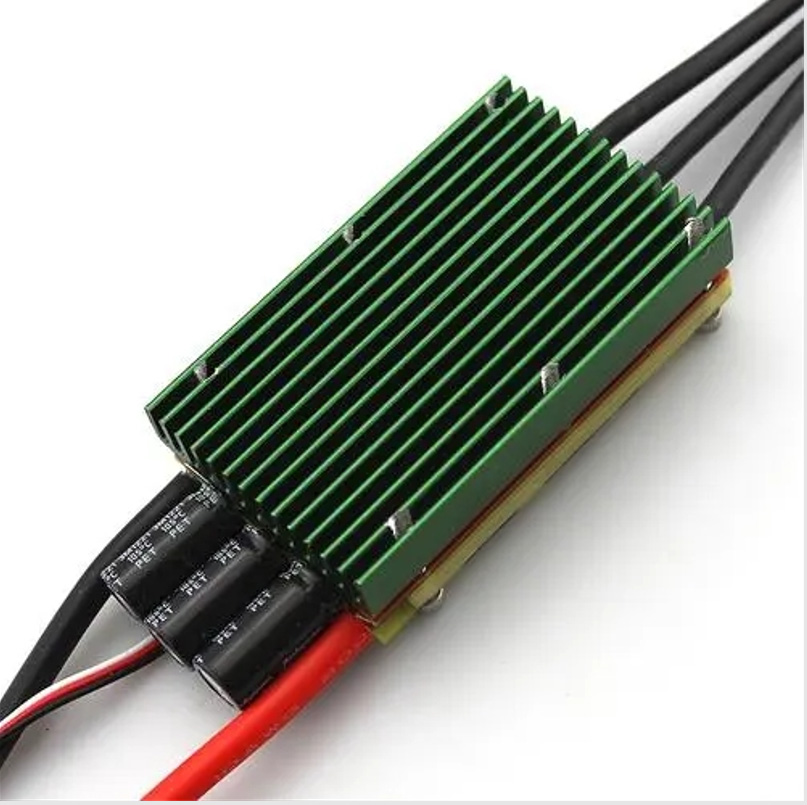

Termisk styring for LED-PCBA for høyeffektfly
Krav til termisk ledningsevne
MCPCB-er tilbyr omtrent 10 ganger varmeledningsevnen til standard FR-4, noe som gir bedre varmespredning, lysere lumenutgang og lengre LED-levetid.
Tommelfingerregel:For hver 10°C reduksjon i LED-krysstemperatur dobles komponentens levetid.
Spesifikasjoner for dielektriske lag
ParameterStandard MCPCBHøyytelses AerospaceDielektrisk materiale Epoksy med keramisk fyllstoffVermeledende polyimidVermeledningsevne1-3 W/m·K5-10 W/m·KDielektrisk tykkelse50-100µm75-150µm Nedbrytning Spenning kV3-5- kV
Termisk Via-strategi for LED-pads
For hver høyeffekt LED på PCBEN:
- Minimum 9 termiske vias(0,3 mm diameter) per LED-pute
- Fylte og lukkede viasnødvendig for loddbarhet
- Via mellomrom:1,0 mm til 1,2 mm rutemønster
- Ugyldig toleranse:Under 25 % puteareal synlig på røntgen

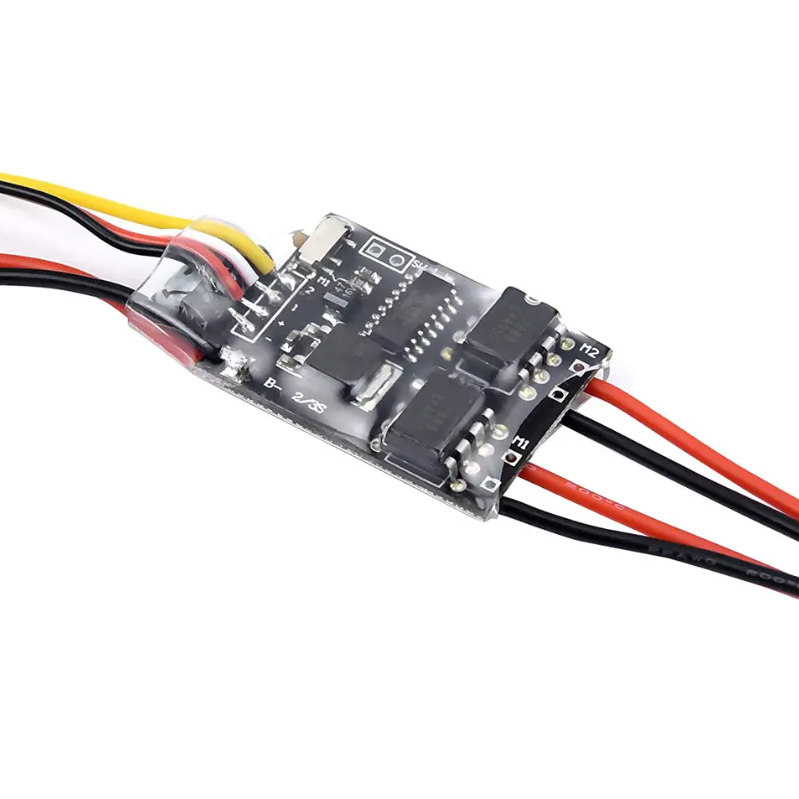

Kretstopologi og kontrollarkitektur
Utvendig lyskontroll
Moderne utvendig belysning av fly bruker programmerbare LED-drivere med uavhengig kanalkontroll.
Anbefalt arkitektur:
- I2C LED-driver-IC (f.eks. LP5562 eller lignende) med programmerbart sekvensminne
- Ekstern MOSFET-trinn for høystrøms LED-strenger
- FMU redundansstøtte via separate I2C-busser
Fordeler med programmerbare drivere:
- Lyssekvenser kjører autonomt etter programmering
- Ingen FMU-intervensjon nødvendig for normale blinkemønstre
- Grasiøs degradering hvis en FMU svikter
Innvendig kabinbelysning
LED-belysningssystemer for flykabiner bruker vanligvis individuelt adresserbare LED-mikrokontroller-par.
Funksjon Krav Kontrollprotokoll Pikseldata over seriell buss Adressering Hvert MCU-LED-par kan adresseres uavhengig FargekontrollRGB eller RGBW per armatur Datahastighet Tilstrekkelig for animasjonssekvenser Feilmodus Enkel LED-feil påvirker ikke andre
Fleksibel PCBAbrukes ofte til kabinbelysning for å tilpasse seg buede flykroppsoverflater.
Innebygd testutstyr (BITE)
PCBA-er for flybelysning må inkludere selvdiagnostiske evner.
Overvåkede parametere:
- Inngangsspenning og frekvens (U_LINE, LINN_SYNC)
- Temperatur (T_AMBIENT)
- Lampe/LED-status (FILAMENT_DETECT for eldre systemer)
- Utgangsspenning og strøm
BITE-svar:
- Logg feil til ikke-flyktig minne
- Valgfritt: signalfeil via diskret utgang
- Fortsett driften hvis det er trygt (grasiøs nedbrytning)
EMI og lynbeskyttelse
Krav til lynbeskyttelse
For utvendige vinge/bakmonterte lys:
BeskyttelseselementSpesifikasjonTVS-dioder Toveis, klassifisert for lynbølgeformGnistgapFor primære overspenningsstopp Seriemotstand 10Ω til 100Ω på alle inngangslinjerGround BondUL 467-klassifisert jordsko
EMI-reduksjon
TeknikkApplikasjonFerrittperler Strøminngangslinjer Fellesmodus choker For å bytte regulatorinnganger Skjermede kabler Mellom PCBA og eksterne LED-er Kobberstøp jordplanSolid returbane, minimale sløyfer
Sertifisering og samsvar
Nøkkelstandarder for PCBA for flybelysning
Standard Anvendbarhet Krav DO-160 Alt luftbårent utstyrMiljø- og EMI-testingMIL-STD-704Strøminngang 28V DC strømkvalitetMIL-P-55110 / IPC-6012PCB-kvalifikasjonKlasse 3/AerospaceFAA AC 150/5345-46Runbanekant-/avslutningslys 1Runbanekant-/avslutningslys belysningsstandarder
Krav til kvalifikasjonstesting
TestDO-160 SectionPass-kriterier Temperatur-Høyde4.0Drift ved 55 000 fot simulertVibrasjon8.0Ingen mekanisk eller elektrisk svikt Fuktighet6.0Ingen korrosjon eller isolasjonsnedbrytningLyn indusert22.0Ingen skade, ingen usikker tilstandVæskemottakelig, brensel nedbrytning, osv.11.
Vanlige spørsmål om PCBA for flybelysning
Q1: Hva er forskjellen mellom aluminium-kjerne og kobberkjerne PCBA for utvendig belysning av fly?
EN:Valget mellom aluminium-kjerne og kobberkjerne PCBA påvirker termisk ytelse, vekt og pålitelighet i utvendig flybelysning.
Aluminium MCPCB (Metall Core Printed Circuit Board):
- Termisk ledningsevne: 138-238 W/m·K
- Tetthet: 2,70 g/cm³ (lett)
- CTE: 23-25 ppm/°C
- Kostnad: 30-50 % lavere enn kobber
Kobber MCPCB:
- Termisk ledningsevne: 390-401 W/m·K (omtrent dobbel aluminium)
- Tetthet: 8,96 g/cm³ (3,3x tyngre)
- CTE: 16-17 ppm/°C (bedre samsvar med LED-komponenter ved 6-7 ppm/°C)
- Overlegen for ekstrem krafttetthet (>2 W/cm²)
Beslutningsmatrise for flyapplikasjoner:
Flyplassering KrafttetthetVibrasjonsnivå Anbefalt kjerneKabin-leselysLav (<0,5 W/cm²)LavAluminium MCPCBVingeinspeksjonslysMiddels (1-2 W/cm²)HøyAluminium med forbedrede viasLandingslys (LED)Høy (>2 W/cm-colliy)Svært HøyKobbertiBestro MCBAntiBestro (pulset) MCPCB med høy kobber
For ekstreme miljøer:Karbondukkjerne-PCB tilbyr XY termisk ledningsevne på 175-300 W/m·K med CTE på bare 4-6,5 ppm/°C, tett matchende keramiske LED-pakker. Dette minimerer termisk stress under raske temperatursykluser fra -55°C til +85°C.
Spørsmål 2: Hvordan designer jeg for 400 Hz vekselstrøm som finnes i belysningssystemer for flykabiner?
EN:Flykabinbelysning bruker ofte 115V AC ved 400Hz, ikke 50/60Hz som finnes i bygninger. Dette skaper unike designkrav.
400Hz designutfordringen:
Standard strømforsyninger designet for 50/60Hz vil overopphetes eller svikte ved 400Hz på grunn av kjernetap i transformatorer og magnetiske komponenter.
Nødvendige PCBA-designtilpasninger:
Komponent50/60Hz Design400Hz DesignTransformatorStandard silisiumstålHøyfrekvent ferritt- eller tapeviklet kjerneInngangsfiltreringStore elektrolytiske kondensatorer Mindre filmkondensatorer LikerettereStandarddioder Rask gjenopprettingsdioderEMI-filtreringDesignet for 120Hz rippeldesign.
Designsjekkliste for 400Hz PCBEN:
1. Bekreft komponentfrekvensvurderinger- Transformatorer og induktorer må spesifisere 400Hz drift
2. Mål startstrøm- 400Hz-systemer har ofte høyere inrush enn 50/60Hz-design
3. Test med kraft i flykvalitet- Bruk en 400Hz-kilde, ikke en benkforsyning
4. Sjekk synkronisering- Mange systemer krever frekvenslåst dimming (f.eks. LINN-SYNC)
Q3: Hva er de vanligste feilmodusene i PCBA for flybelysning, og hvordan forhindrer jeg dem?
EN:Basert på feltfeilanalyse av Airbus og Boeing belysningsenheter, dominerer disse fem feilmodusene.
Feilmodus 1: Transformatorfeil (tennings-/startkrets)
Forebygging:
- Spesifiser transformatorer med tilstrekkelig termisk margin
- Sørg for at pottematerialet tåler -55°C til +125°C
- Test for riktig sekundærspenning under belastning
Feilmodus 2: MOSFET-havari i svitsjekretser
Forebygging:
- Bruk MOSFET-er klassifisert for minst 2x driftsspenning
- Legg til portmotstander (10Ω til 100Ω) for å begrense strømmen
- Inkluder snubberkretser over svitsjenoder
- Redusere for temperatur (bruk 150 °C deler som er klassifisert med kryss)
Feilmodus 3: Induktorfeil i resonanskretser
Forebygging:
- Spesifiser induktorer med UL-klasse isolasjon
- Sørg for at strømstyrken overstiger maksimal driftsstrøm
- Legg til termisk sikring i serie for kritiske kretser
Feilmodus 4: Mikrokontroller tilbakestilling eller låsing
Forebygging:
- Bruk dedikert spenningsovervåker IC (ikke RC-tilbakestilling)
- Bekreft at tilbakestillingstidspunktet oppfyller databladkravene
- Legg til watchdog timer for brownout-gjenoppretting
Feilmodus 5: Tretthet av loddeledd fra termisk sykling
Forebygging via PCBA-design:
- Bruk CTE-tilpassede materialer- Kobberkjerne (16-17 ppm/°C) er bedre enn aluminium (23-25 ppm/°C) når den er sammenkoblet med keramiske lysdioder (6-7 ppm/°C)
- Legg til limbinding- Påfør epoksy eller silikonlim under store komponenter
- Optimaliser putegeometri- Bruk avrivningsputer og større ringformede ringer på gjennomgående hullkomponenter
- Vurder potting- For utvendige monteringer demper pottemasse termisk-mekanisk påkjenning
Omfattende testing:
Før flygodkjenning må PCBA bestå DO-160 termisk sykling:
- Minimum 500 sykluser for interiør
- 1000+ sykluser for eksteriør
- Temperaturområde som samsvarer med faktisk installasjonssted
Sammendrag: Sjekkliste for design av PCBA for flybelysning
DesignelementKrav KjernematerialeAluminium MCPCB for interiør; kobber eller karbonduk for utvendig Kobbervekt 2 oz minimum for strøm; 3-4 oz for strobe/landingslys Termisk ViasMinimum 9 per høyeffekts LED, fylt og avdekket CTE MatchingCore CTE innenfor 10 ppm/°C av LED-komponenter Strøminngang Overspenningsbeskyttelse for 28V DC; 400Hz-kompatibilitet for hyttesystemerBITESpennings-, strøm-, temperaturovervåking; feilloggingSertifiseringDO-160 testet; IPC-6012 klasse 3
En riktig utformet flybelysning PCBA opererer kontinuerlig i 50 000+ flytimer med null vedlikeholdstilgang. Kombinasjonen av MCPCB termisk styring, programmerbare LED-drivere og DO-160 kvalifikasjonstesting gir påliteligheten som luftfarten krever.
