Taklys PCBA

Med 20 års erfaring innen forbrukerelektronikk og PCB-produksjon, har jeg anmeldt tusenvis av taklamper. Denne veiledningen dekker materialvalg, termisk styring, drivertopologier og samsvarskrav som er spesifikke for taklys PCBA-design.

Hva en taklys PCBA må gjøre

En taklampe PCBA (Printed Circuit Board Assembly) kontrollerer og driver LED-lyskilden. I motsetning til et bart PCB, inkluderer en PCBA alle komponenter loddet på kortet --- LED-er, drivere, motstander, kondensatorer og kontakter.

Primære funksjoner til en taklampe PCBEN:

- AC-til-DC-konvertering (hvis integrert driver):Konverterer 110-277V AC til lavspent DC for LED

- Konstant strømregulering:Opprettholder stabil LED-strøm til tross for svingninger i inngangsspenningen

- Termisk styring:Leder varme bort fra LED-kryss for å forhindre for tidlig svikt

- Dimmekontroll (valgfritt):Grensesnitt med veggdimmere (0-10V, TRIAC eller PWM)

Forskjellen fra bare PCB:Et bart PCB har kobberspor og puter, men ingen komponenter. En PCBA er ferdig montert og klar til å installeres i lysarmaturen.

Kjerne tekniske spesifikasjoner

Inngangseffektparametere

Krav til kraftfaktor og THD i henhold til Energy Star- og DLC-standarder.

LED-utgangsspesifikasjoner

Fysiske spesifikasjoner

PCB Materialvalg: FR4 vs. Aluminium MCPCB

Valget mellom FR4 og aluminium MCPCB (Metal Core PCB) er den viktigste avgjørelsen i design av taklys PCBA.

Sammenligningstabell

Beslutningsmatrise

Tommelfingerregel:For taklamper over 15W, bruk MCPCB i aluminium. FR4 vil forårsake for tidlig LED-feil på grunn av varmeoppbygging.

Drivertopologi for taklys PCBA

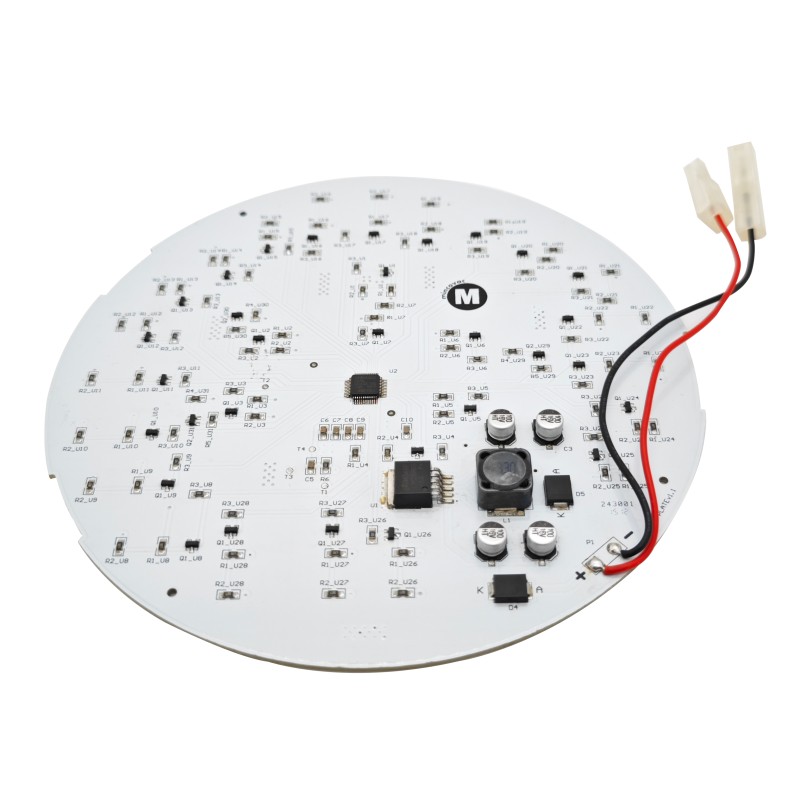

Taklys PCBAer bruker to hoveddriverarkitekturer: integrert (komponenter på samme kort) eller fjernkontroll (separat driverkort).

Integrert kontra ekstern driver

Konstant strøm vs. konstant spenning

Anbefaling for taklampe PCBEN:Bruk konstantstrømdrivertopologi for integrerte design. Den gir stabil LED-strøm uten ekstra motstander.

Termisk styring for taklys PCBA

Varme er hovedfienden til LEDs levetid. For hver 10°C reduksjon i LED-krysstemperatur dobles levetiden.

Termisk banedesign

Den termiske banen for en taklampe PCBA følger denne sekvensen:

LED-kobling → LED termisk pute → PCBA kobber → dielektrisk lag (MCPCB) → aluminiumsbase → armaturhus → romluft

Svakeste ledd:Det dielektriske laget (isolasjon mellom kobberkrets og aluminiumsbase). Standard dielektrikum har 1-3 W/m·K ledningsevne. Premium dielektrikum når 5-9 W/m·K.

Designregler for LED-puter

Termisk verifisering

Produksjonstest:Etter montering, kjør taklampen på full effekt i 1 time. Mål temperaturen ved LED-putene ved hjelp av et infrarødt kamera.

PCB Layout Regler for taklys PCBA

Regel 1: Symmetrisk LED-plassering

Plasser lysdioder jevnt over PCBA for å forhindre varme flekker og sikre jevn lysfordeling. For runde taklamper:

- Ordne lysdioder i konsentriske sirkler

- Lik avstand mellom tilstøtende lysdioder

- Hold jevn avstand fra brettkanten

Regel 2: Korte høystrømspor

Høystrømspor (LED-strøm og jord) bør være så korte og brede som mulig. Beregn nødvendig bredde:

For 2 oz kobber, 20°C temperaturøkning:

- Bredde (mil) = Strøm (ampere) × 35

Eksempel: 300mA (0,3A) spor → 0,3 × 35 = 10,5 mils (0,27 mm) minimum

Legg til 50 % sikkerhetsmargin:Bruk 16 mils (0,4 mm) for 300mA spor.

Regel 3: Separate AC- og DC-seksjoner

Hvis PCBA inkluderer en integrert AC-DC-omformer:

- Hold AC-inngang (høyspent) på den ene kanten av brettet

- Oppretthold 3 mm krypeavstand mellom AC og lavspent DC-spor

- Bruk et fysisk spor eller vollgrav i PCB hvis det er trangt om plassen

Regel 4: Kobber helle for bakken

Bruk et solid kobberstøp på topplaget (for MCPCB, kretslaget) for LED-retur. Dette reduserer spenningsfallet og forbedrer varmespredningen.

Regel 5: Daisy-Chain kraftdistribusjon

For lengre taklamper (lineære eller rektangulære), rute strømsporene som en sentral buss i stedet for å mate lysdioder fra enden av den forrige strengen.

Eksempel på utforming av PCBA for taklys (rund)

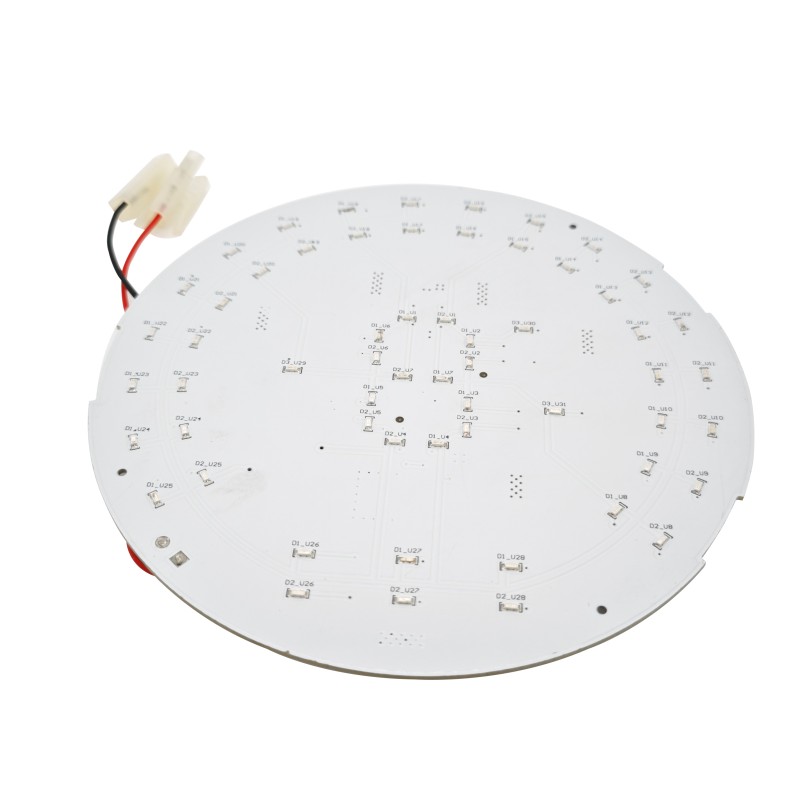

En typisk rund taklampe PCBA (150 mm diameter, 36 lysdioder) har denne lagstabelen:

Hensyn til flimring og dimming

Årsaker til flimmer

LED-flimmer oppstår når driverens utgangsstrøm har betydelig krusning. Vanlige årsaker:

- Utilstrekkelig utgangskapasiteti sjåføren

- Dårlig TRIAC-dimmerkompatibilitet(ledende kantdimmere med kapasitive belastninger)

- Lavfrekvent PWM-dimming(<1 kHz)

Flimmerberegninger

Flimmerreduksjonsteknikker

Samsvar og sertifisering

Nødvendige sertifiseringer etter marked

Vanlige samsvarstester

Vanlige spørsmål om taklys PCBA

Q1: Kan jeg bruke samme taklampe PCBA for både 120V og 277V kommersielle applikasjoner?

EN:Nei, ikke uten en universell inngangsdriver. Her er det tekniske sammenbruddet:

Et PCBA designet spesielt for 120V AC bruker komponenter som er klassifisert for omtrent 200V DC bussspenning (etter retting). Ved 277V AC er den likerettede DC-bussen omtrent 390V DC. Dette overskrider spenningen til standard 120V-klassifiserte kondensatorer, MOSFET-er og dioder.

Krav til reduksjon av komponentspenning:

Hvis du trenger en enkelt PCBA for begge spenningene:

- Spesifiser endriver for universell inngangklassifisert 90-277V AC

- Bruk komponenter som er klassifisert for minimum 400V DC-buss

- Design PCB-krypning for 3 mm mellom AC-linjer og lavspentseksjoner

- Forvent 10-20 % høyere komponentkostnad

Alternativ:Lag to PCBA-varianter --- en for 120V (lavere kostnad) og en for 277V (høyere spenningsklassifisering). Dette er vanlig i kommersiell belysningsproduksjon.

Q2: Hvordan sikrer jeg at taklampens PCBA fungerer som den skal med en TRIAC veggdimmer?

EN:TRIAC-dimmerkompatibilitet er en vanlig utfordring for designere av PCBA-taklys. Her er den tekniske tilnærmingen:

Problemet:TRIAC-dimmere ble designet for glødepærer (resistive belastninger). LED-er viser en reaktiv belastning som kan føre til at TRIAC-en tennes feil, noe som fører til flimring, blinking eller svikt i å dempe under 30 %.

Løsning 1 - Bleeder-motstand (passiv):
Legg til en utluftingsmotstand (10-50 kΩ, 1-2W) over AC-inngangen. Dette trekker nok strøm (5-15 mA) til å holde TRIAC-en ledende under hver halvsyklus.

Resultat:Forbedrer low-end dimming (vanligvis 10-15 % minimum). Legger til 1-2W standby-tap.

Løsning 2 - Aktiv luftekrets (foretrukket):
En aktiv bleeder (IC-kontrollert) trekker kun strøm når TRIAC ellers ville feiltent. Effektivitetstapet er nær null.

Løsning 3 - Spesifiser TRIAC-dimming driver-IC:
Mange kommersielle LED-driver-ICer inkluderer innebygd TRIAC-dimmingsdeteksjon og utluftingskontroll. Eksempler inkluderer:

- TI LM3447(TRIAC dimbar LED-driver)

- MPS MP4030(TRIAC dimmende primærsideregulator)

Testkrav:Valider dimmingskompatibilitet med minst 5 forskjellige TRIAC dimmermodeller (Lutron, Leviton, Legrand). Dimmere varierer betydelig i deres holdestrømkrav.

Feltfeil tegn:Hvis taklyset flimrer eller blinker når det dimmes under 50 %, er luftekretsen utilstrekkelig.

Q3: Hva er de vanligste kvalitetsproblemene ved produksjon av taklys PCBA?

EN:Basert på tusenvis av produksjonsinspeksjoner, står disse fem defektene for over 80 % av kvalitetsproblemene til taklys PCBA.

Forebyggingsstrategier:

LED gravstein:

- Bruk sjablongåpninger som er litt større enn LED-putene (1:1,1-forhold)

- Sørg for at reflow-profilen har 60-90 sekunders tid over liquidus (TAL)

Lysdioder med omvendt polaritet:

- Bruk lysdioder med tydelig polaritetsmerking (anode/katode)

- Implementere automatisert optisk inspeksjon (AOI) med polaritetssjekk

- Kjør 100 % polaritetstest på flyvende sonde eller spiker

Kalde loddeforbindelser:

- Bekreft topptemperatur for reflow (245-260 °C for blyfri SAC305)

- Overvåk ovnsprofilen daglig med en profiler (ikke bare én gang per batch)

Utilstrekkelig termisk pasta (MCPCB til kjøleribbe):

- Bruk sjablong eller silketrykk for termisk pasta (ikke manuell påføring)

- Mål 0,3-0,5 mm pastatykkelse

- Bekreft dekning etter montering (termisk pasta skal presse ut kantene litt)

Sjekkliste for kvalitetskontroll for PCBA-inspeksjon av innkommende taklys:

Sjekkliste for produksjon av PCBA for taklys
