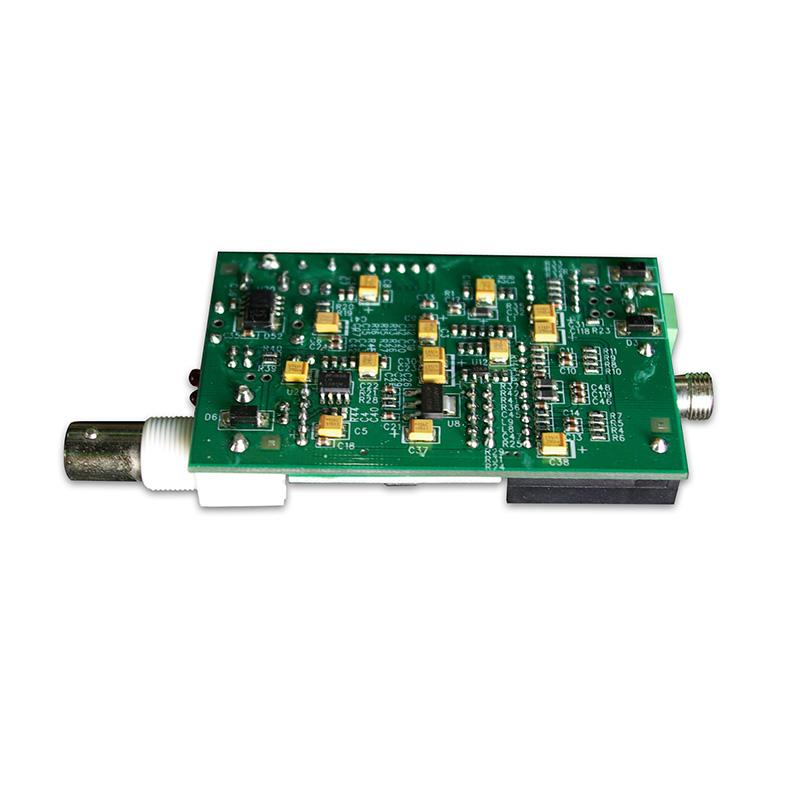

LED-driver PCBA

Denne veiledningen bryter ned de tekniske spesifikasjonene, produksjonsstandardene og applikasjonsspesifikke kravene du trenger å vite.

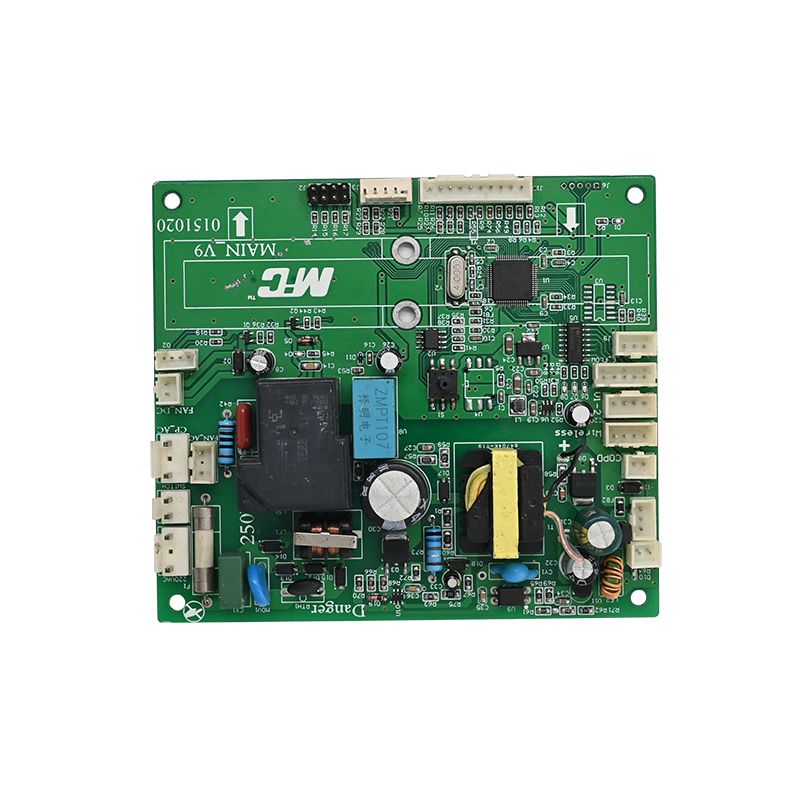

Hva er en LED Driver PCBA?

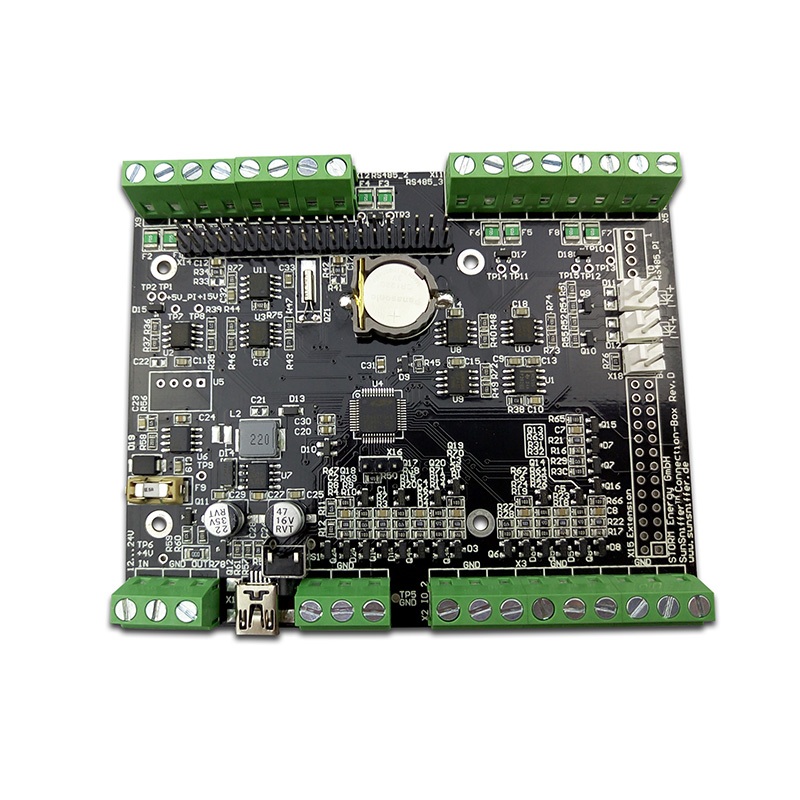

En LED-driver PCBA er det komplette sammensatte kortet som regulerer strøm til en LED-lyskilde. I motsetning til standard PCB-er, integrerer disse sammenstillingene spesifikke komponenter:

- Driver-ICer:Regulatorer for konstant strøm eller konstant spenning (f.eks. ON Semiconductor, TI, Nexperia).

- Transformatorer/induktorer:For kraftkonverteringstopologier som Flyback eller Boost.

- Varmeavledere og termiske vias:For å administrere krysstemperaturen til kritiske deler.

- Koblinger:For dimmekontroll (0-10V, PWM) og AC/DC inngang.

Fordi lysdioder krever streng strømkontroll for å forhindre termisk løping,PCBAdesign må prioritere elektrisk isolasjon og varmeavledning.

Viktige tekniske parametere (databladinnsikt)

For å sikre at enheten din oppfyller industristandarder, må du bekrefte disse parameterne med produsenten. Basert på gjeldende IPC og komponentstandarder, her er de kritiske beregningene.

Generelle spesifikasjoner

Elektrisk og termisk ytelse

Merknad om formfaktor:Moderne kompakte design bruker DFN-pakker (2x2 mm) for å spare opptil 90 % av bordplassen sammenlignet med eldre SOT223-pakker.

Design og montering: Topp 4 ingeniørfokuspunkter

Å møteSPISstandarder, stoler vi på verifiserbare produksjonsnotater og ingeniørdata fra den virkelige verden.

1. Termisk styringsstrategi

Varme er fienden til elektrolytiske kondensatorer og LED-matriser.

- Via plassering:Bruk rekker av termiske vias under IC-puten for å overføre varme til kobberjordplanet.

- Kobber helle:Eksternt lag kobbertykkelse bør være2 oz (0,0026 tommer) minimumfor høystrømsspor.

- Undersøkelse:Vridning og vridning av PCBA må ikke overstige0,0075 tommer per tommefor å sikre kontakt med kjøleribben.

2. Komponentvalg for lang levetid

- Karakterer for bilindustrien:For utvendig belysning, velgAEC-Q101kvalifiserte sjåfører. Disse delene støtter sidefuktbare flanker (SWF), som muliggjør Automated Optical Inspection (AOI) av loddeforbindelser --- et krav for null-defekt produksjon.

- Kondensatorer:Bruk kondensatorer med høy rippel strøm som er klassifisert for minimum 105°C.

3. Loddebarhet og inspeksjon

- AOI-samsvar:Blyfrie pakker (DFN/QFN) uten sidefuktbare flanker krever kostbar røntgeninspeksjon. SWF-teknologi tillater standard AOI, noe som reduserer monteringskostnadene betraktelig.

- Loddemaskeregistrering:Feilregistrering bør holdes til ±0,004 tommer maks. for å forhindre kobbereksponering.

4. Elektrisk sikkerhet (krypning og klaring)

- For AC-DC-drivere (off-line), sørg for tilstrekkelig klaring mellom høyspenningsspor (nett) og lavspenningssekundærsider.

- Brennbarhetsvurdering:Alt materiell skal møtesUL94V-0. Denne vurderingen må være fysisk merket på loddesiden av brettet.

Applikasjonsspesifikke krav

Ulike sektorer påfører forskjellig belastning på LED-driverens PCBA.

- Billykter (ADB):Krever høystrøms (8A+) drivere medEMC-samsvar (CISPR 25 klasse 5). Brettstørrelsen er ofte begrenset, noe som krever 4+ lags stabler.

- Industrielle høye bukter:Fokuserer på overspenningsvern og brede inngangsspenningsområder (90-305V AC).

- Forbruker (LED-pærer):Kostnadssensitive, vanligvis enkeltlags aluminium-PCB med lineære drivere.

Ofte stilte spørsmål (FAQ)

Nedenfor er tre vanlige tekniske spørsmål vedrLED-driver PCBAinnkjøp og feilsøking.

Spørsmål 1: Hvorfor svikter LED-driverens PCBA etter noen måneder, selv om komponentene er helt nye?

EN:Grunnårsaken er nesten alltidtermisk stressellerdårlig lodding. Sjekk følgende:

1. Krysstemperatur:Målte du Tc (case temp) til driver IC? En tommelfingerregel er at for hver 10°C over 85°C, halveres levetiden til en kondensator.

2. Kobbersult:Mange feil oppstår fordi den termiske puten til IC ikke er loddet riktig. Ved å brukeSidefuktbare flankerDesignet tillater AOI-verifisering for å sikre at termoputen er helt tilkoblet.

3. Materiale Tg:Standard FR4 (Tg 130°C) kan forringes over tid hvis driveren blir varm. Oppgrader tilTg 150°C+eller aluminium-kjerne PCBA.

Q2: Hvordan verifiserer jeg kvaliteten på en prototype LED-driver PCBA før masseproduksjon?

EN:Ikke stol på visuell inspeksjon alene. Du trenger en tre-trinns bekreftelsesprosess:

1. Elektrisk test (Flying Probe):100 % verifisering av nettforbindelse er obligatorisk. Sørg for at det ikke er kortslutning mellom høyspennings- og lavspentnett.

2. Termisk bildebehandling:Kjør driveren med full last i 1 time. Bruk et termisk kamera for å sjekke om IC-husets temperatur samsvarer med dataarkets spesifikasjoner.

3. Loddeskjøt mikroseksjon:For DFN-pakker må du tverrsnitte en prøveskjøt for å se etter tomrom. Hulrom bør ikke overstige 25 % av det totale puteområdet.

Q3: Hva gjør "ENIG" overflatefinish for LED-driveren min, og er det verdt den ekstra kostnaden?

EN:ENIG (Electroless Nikkel Immersion Gold) er avgjørende for høypålitelige LED-drivere.

- Hvorfor det er viktig:Standard HASL (Hot Air Solder Leveling) etterlater ujevne overflater. For LED-driver-ICer med liten pitch (som QFN eller DFN), er flathet nødvendig for riktig lodding.

- "Gull"-fordelen:Gull beskytter nikkellaget mot oksidasjon. Hvis nikkelen oksiderer, får du "black pad"-syndrom, noe som fører til loddeforbindelser som ser bra ut, men sprekker under termisk sykling (vanlig i utendørsbelysning).

- Kjennelse:For bil- eller utendørsbruk er ENIG ikke omsettelig. For engangs forbrukspærer er OSP eller HASL tilstrekkelig.

Sammendrag

En robustLED-driver PCBAdefineres ikke bare av den valgte IC, men avkobbervekt, termisk via strategi, ogoverflatefinish. Krev alltid IPC-6012 klasse 2 eller klasse 3 samsvar, og prioriter sidefuktbare flanker for kritiske bilapplikasjoner for å sikre AOI-verifisering.

Ved å følge disse parametrene --- bekreftet gjennom våre 20 år med bransjetesting --- sikrer du en driverlevetid som matcher LED-arrayen din, vanligvis 50 000+ timer med L70-ytelse.
