Hvordan lage en pålitelig plantelys PCBA
Plantelys (hagebruks LED-armaturer) fungerer under krevende forhold: 12-16 timers kontinuerlig daglig drift, miljøer med høy luftfuktighet (60-90 % RF), og betydelig termisk stress. PCBA er ryggraden i hele armaturet --- feil her betyr tap av avling og bortkastet energi.
Med 20 års erfaring innen kraftelektronikk og PCB-produksjon på tvers av industri- og landbrukssektorer, har jeg analysert hundrevis av vekstlysfeltfeil. Denne veiledningen dekker materialvalg, termisk styring, spektrumdesign og påviste pålitelighetsparametere for planting av lys PCBA.

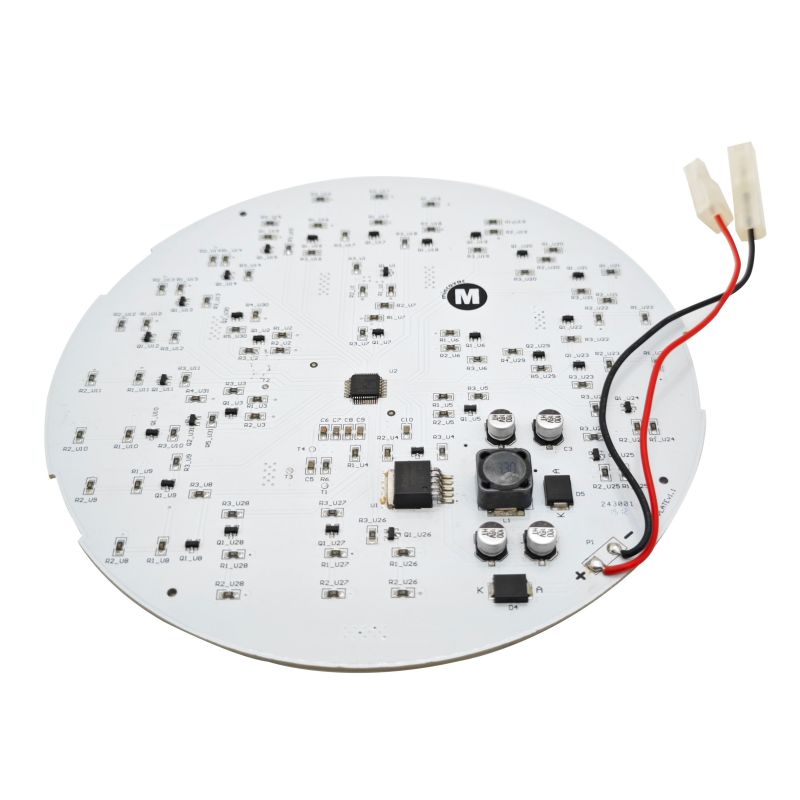

Hva en plantelys PCBA må gjøre
En plantelys PCBA støtter plantefotosyntese gjennom kunstig lys. I motsetning til standard belysning, må hagebruks-PCBA levere spesifikke bølgelengder (rødt for blomstring, blått for vegetativ vekst) samtidig som det håndteres kontinuerlig drift med høy effekt.
Viktige funksjoner til en plantelys PCBEN:
- Spektral utgangskontroll:Driver LED-brikker ved presise bølgelengder (660nm rød, 450nm blå) med avvik ≤±5nm
- Termisk spredning:Fjerner varme fra LED-koblinger for å forhindre for tidlig svekkelse av lumen
- Effektregulering:Konverterer AC-inngang (85-265V) eller DC-inngang (12-52V) til stabil konstant strøm for LED-strenger
- Miljøvern:Tåler drivhusfuktighet og temperatursvingninger
Hovedforskjell fra standard LED PCBEN:Planting av lette PCBAer krever høyere effekttetthet (40W til 200W+ per bord) og spesifikk spektruminnstilling for forskjellige avlingstyper.
Kjerne tekniske spesifikasjoner
Spektralkrav etter vekststadium
VekststadiumDominant BølgelengdeTypisk Rød:Blå ForholdAnvendelseVegetativ (blader/stilker)450nm (blå)3:1 til 4:1 Salat, urter, bladgrønt Blomstrende / Frukting660nm (rød)5:1 til 9:1Tomater, 000m cannabis-7 spektrum, 000m cannabis hvitVariabel Supplerende drivhusbelysning
Basert på gjeldende hagebruks-LED-standarder og produsentens spesifikasjoner.
Elektriske og strømspesifikasjoner
ParameterLaveffekt (Hjem/Gjør det selv)Middelstrøm (Kommersiell)Høyeffekt (Vertikal Farm)Totaleffekt10W-40W40W-120W120W-300W+Inngangsspenning12V-24V DC45-52V DC48V DC eller AC 85-265VLED Strøm pr. Kanal350mA-700mA700mA-1500mA1500mA-2800mACstrømavvik±5%±2%±1%Strømkonverteringseffektivitet>85%>90%>93%
Effektområder avledet fra kommersiell plante lys PCBA spesifikasjoner.
Fysiske og termiske spesifikasjoner
ParameterFR4 StandardAluminium MCPCBCopper MCPCBTermisk ledningsevne0,3-0,5 W/m·K1-9 W/m·K200-400 W/m·KKobber Vekt1 oz1-2 oz2-3 ozLag Antall 2-4 lag1-2 lag1-2 lag1-2 lagMaksimum 130°C Driftsoverflate Temp130°C Maksimum 130°C overflateTypisk bruksområde Laveffekt (<30W) De fleste kommersielle lysene Ekstremt høyeffekt
Basert på PCB-produksjonsstandarder for hagebruksapplikasjoner.
PCB-materialevalg: Kritisk for pålitelighet
Valget av PCB-materiale bestemmer direkte plantelysets levetid og ytelse.

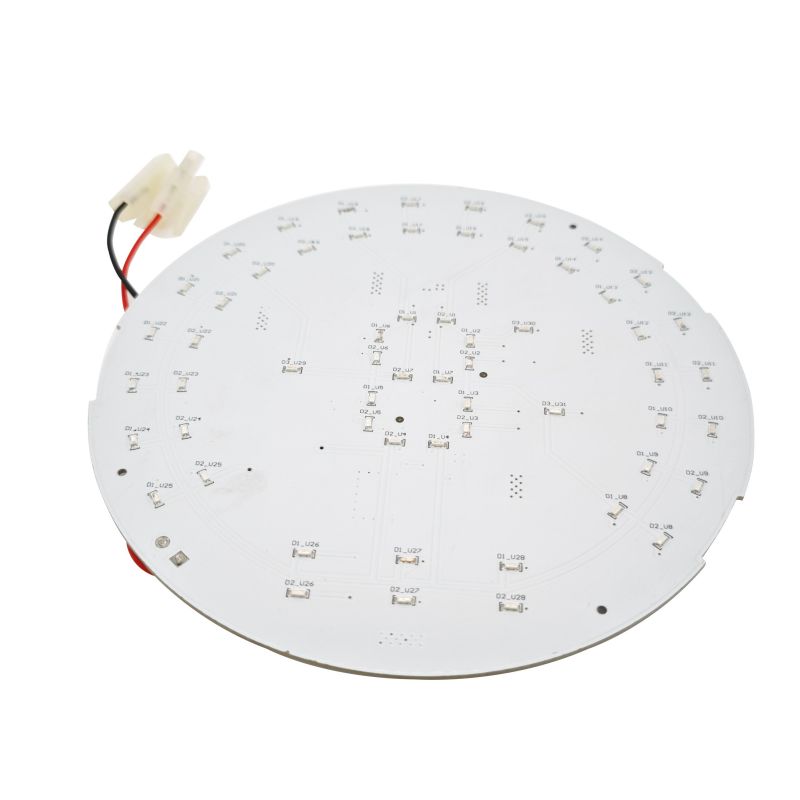

MCPCB i aluminium (mest vanlig for planting av lys)
MCPCB-er av aluminium utgjør over 80 % av lette PCBA-er for kommersiell planting. De tilbyr den beste balansen mellom termisk ytelse og kostnad.
ParameterStandard aluminiumHøyytelses aluminiumTermisk ledningsevne1-3 W/m·K5-9 W/m·KDielektrisk lagtykkelse50-100µm75-150µmNedbrytningsspenning2-3 kV3-5 kVKost per m² (bulk)$50$30~
Når skal du velge aluminium:De fleste kommersielle plantelys fra 40W til 200W. 1-3 W/m·K aluminium PCB er tilstrekkelig for standard LED-tettheter.

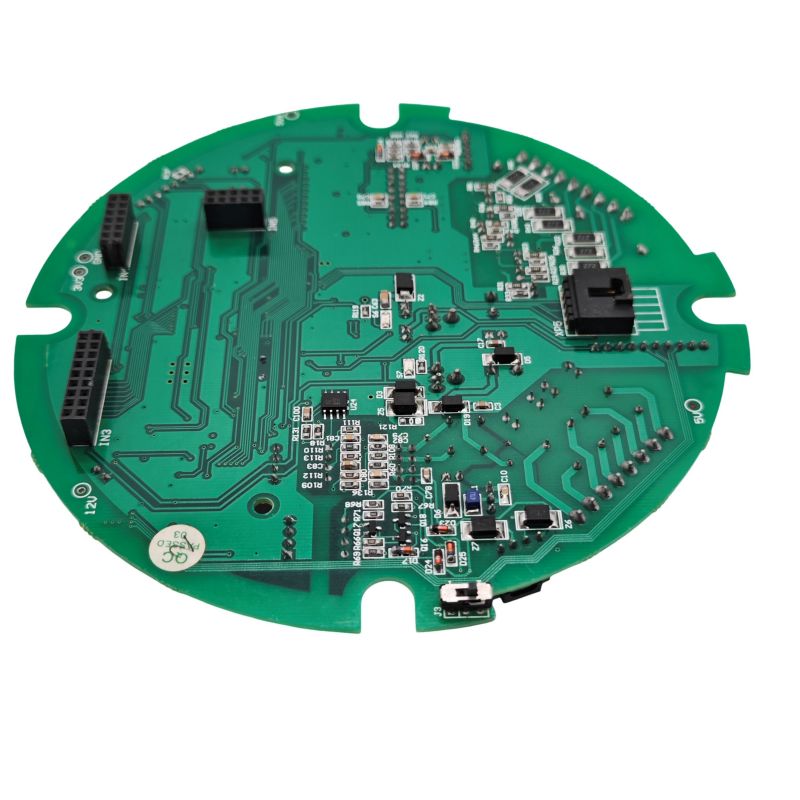

FR4 (kostnadssensitiv eller laveffekt)
FR4 plantelette PCBAer er kun egnet for:
- Armaturer med lav effekt under 30W
- Design med utvendige kjøleribber
- Kortsiktige eller hobbyapplikasjoner
Begrensning:FR4 kan ikke spre varme effektivt. LED-krysstemperaturer stiger 15-25°C høyere enn tilsvarende MCPCB-design i aluminium.
Keramisk PCBA (Premium / Høy pålitelighet)
Keramiske underlag (aluminiumoksyd eller aluminiumnitrid) eliminerer det dielektriske laget fullstendig, og oppnår termisk ledningsevne på 20-200+ W/m·K.
Best for:Ekstrem høy effekttetthet (>3 W/cm²) eller applikasjoner som krever absolutt pålitelighet.
Termisk styring for kontinuerlig drift
Plantelys fungerer 12-16 timer daglig, 365 dager i året. Termisk styring er #1 pålitelighetsfaktor.
Optimalisering av termisk vei
Tommelfingerregel:For hver 10°C reduksjon i LED-krysstemperatur dobles levetiden.
DesignelementKravVerifikasjonsmetode Termiske vias under LED-puter Minimum 9 vias (0,3 mm diameter) per LEDX-ray-inspeksjonViafyllingFylt og dekket med kobber eller epoksyTverrsnittKobberområde for varmespredning300-500mm² per høyeffekts LEDPCB-layoutgjennomgangLoddedekning på 0-90 % termisk dekning (X-90% dekking) tomhet <25 %Overflatetemperatur (ved full belastning) Under 60 °C (LED-puteområde) Termisk bildebehandling
Termisk grensesnittmateriale (TIM)
Mellom MCPCB og armaturets kjøleribbe:
- Nødvendig TIM:Silikon eller keramisk termisk pute (minimum 3 W/m·K)
- Tykkelse:0,5 mm til 1,5 mm
- Komprimering:20-30 % for å eliminere luftspalter
Kobbervekt for strømspor
Strøm per sporMinimum kobbervekt Anbefalt kobbervekt<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz med loddeåpning 3A+2 oz med parallelle spor3 oz
Basert på IPC-2221 gjeldende kapasitetsstandarder for hagebruksbelysning.
Spektrumdesign og bølgelengdekontroll
Planter krever spesifikke lysspektra for forskjellige vekststadier. PCBAen skal levere disse bølgelengdene med presisjon.
Standard bølgelengder for planting av lys
BølgelengdeFargeFunksjonLED-brikketype450-460nmKongeblåVegetativ vekst, klorofyllabsorpsjonBlå LED660-665nmDyp rødBlomstring, frukting, fotomorfogeneseRød LED730-740nmFar RedEmerson-effekt, blomstringskomfortHvittRød LED300K visuell LED300K visuell LED300K visuelltum LED
Rød: Blå Ratio Anbefalinger
Plantetype Anbefalt Rødt:Blå Forhold Notater Bladgrønt (salat, spinat)3:1 til 4:1Høyere blått for kompakt vekst Fruktplanter (tomater, paprika)5:1 til 9:1 Høyere rødt for blomst/fruktutvikling Urter (basilikum, koriander)4:1- til 6:1Full-syklus cannabis til 6:1 8:1 (blomst) Justerbart spektrum foretrekkes
Basert på designretningslinjer for hagebruks-LED fra industrikilder.
Strømkontroll for bølgelengdestabilitet
LED-bølgelengden skifter med strømvariasjon. For å opprettholde spektral nøyaktighet:
- Maksimalt strømavvik:±2 % over alle LED-strenger
- Anbefalt avvik:±1 % for førsteklasses design
- Målemetode:Serieresistor spenningsfall eller inline strømmåler
Drivertopologi og kretsdesign
Konstant strøm vs. konstant spenning
Planting lette PCBA kreverkonstantstrømdriftfor hver LED-streng for å opprettholde stabil bølgelengde og forhindre termisk løping.
Topologi Best ForFordeler UlemperLineær konstant strømLav effekt (<30W)Enkel, lav EMIIneffektiv ved høyt spenningsfallBuck-omformerMiddels effekt (30-100W), Vin > VfEfficient (90-95%)Krever induktor, svitsjingstøyBoost-omformerLED-strenger med flere Vf-komponenter > konstant strømHøy effekt (>100W), justerbart spektrumIndividuell kanalkontroll, høy effektivitetKompleks, høyere kostnad
Beskyttelseskretser påkrevd
BeskyttelsestypeKomponentSpesifikasjon Omvendt polaritet Schottky-diode eller P-FETBlåser negativ spenning ved inngangOverspenningTVS-diodeKlem ved 1,2x maks inngang Overstrøm (per kanal)PTC-sikring eller sensormotstand + cutoffTripper ved 1,3x nominell strømESD-beskyttelseZener-dioder på minimum 8kV-innganger
Miljøvern for vokserom
Plantelys fungerer i miljøer med høy luftfuktighet (60-90 % RF). Fuktbeskyttelse er obligatorisk for pålitelig drift.
Konforme beleggkrav
BeleggstypeBest for påføringsmetode Gjenarbeidbarhet Akryl (AR)Generell hagebrukSpray eller dyppLettSilikon (SR)Ekstrem fuktighet, fleksibel PCBSelektiv sprayVanskelig Uretan (UR)Saltvanns- eller kjemisk eksponeringSprayVeldig vanskelig
Minimum beleggtykkelse:0,03 mm (1,2 mils)
Sjekkliste for fuktbeskyttelse
- Konformt beleggover alle loddeforbindelser og synlig kobber
- Pottingfor kontakter og høyspentområder (valgfritt for ekstreme miljøer)
- Forseglede kontakter(IP65 minimum for utendørs eller høy luftfuktighet drivhus)
- ENIG overflatefinish(hindrer kobberkorrosjon; HASL anbefales ikke)
Driftsmiljøgrenser
ParameterVekst innendørs DrivhusUtendørs Fuktighetsområde40-70% RH60-90% RH10-100% RHTtemperaturområde15-30°C-5 til 40°C-20 til 50°CMminimum IP-klassifiseringIP20 (tørr innendørs)IP44 (sprut)IP65 (værsikker)
Regler for planlegging av lys PCBA
Regel 1: Separer kraft og signal
- Hold AC/DC-inngangsseksjonen isolert fra LED-stasjonsspor
- Minimum krypeavstand: 3 mm mellom høyspent- og lavspentområder
Regel 2: Forkort høystrømsløyfer
- Plasser LED-drivere så nær LED-kontakter som mulig
- Minimer sløyfeområdet for å redusere EMI
Regel 3: Thermal Pad Design for LED
- Hver LED termisk pute krever minimum 9 termiske vias (0,3 mm)
- Vias må fylles og dekkes for loddbarhet
Regel 4: Kobber helle for bakken
- Bruk solid jordplan på lag 2 (for 2-lags MCPCB, jord er metallkjernen)
- For FR4-design: dedikert grunnlag med minimale splittelser
Regel 5: Daisy-Chain kraftdistribusjon
- For lange lineære plantelette PCBAer (opptil 1500 mm), rute strømspor som en sentral buss
- Mat hvert LED-segment fra bussen, ikke fra slutten av forrige segment
Krav til produksjon og montering
SMT monteringsspesifikasjoner for planting av lys PCBA
ParameterKravBekreftelseLoddepasta Blyfri (SAC305 eller lignende) RoHS-samsvar
Kvalitetstesting for planting av lys PCBA
TestMetodePass/Fail CriteriaI-kretstest (IKT)Automatisk probefesteAlle komponenter tilstede, korrekte verdier LED-polaritetskontrollDiodemodus eller visuell inspeksjon100% korrekt orienteringTermisk bildebehandling ved full belastningIR-kamera etter 1 times drift Ingen hotspot >70°C (LED-pads <60°C mål)Spektral oppløsning 1 Spektrometeravverifikasjon (0V-lengdeverifikasjon) ≤±5nm fra spes.Burn-in-test24-48 timer ved full effekt, romomgivelse Ingen LED-feil, ingen flimmer
For kommersiell planting av lett PCBA-produksjon anbefales 100 % testing av disse parameterne:
- LED-polaritetssjekk(automatisk optisk inspeksjon)
- Loddefugekvalitet(AOI på alle strømkomponenter)
- Åpen/kort testing(flygende sonde eller spiker)
- Termisk validering(prøvegrunnlag, 10 % av produksjonen)
Vanlige spørsmål om plantelys PCBA
Q1: Hva er det beste PCB-materialet for et plantelys med høy effekt (200W+) som går 18 timer daglig?
EN:For kontinuerlig drift med høy effekt,aluminium MCPCB med minimum 3 W/m·K termisk ledningsevneer standardvalget. Her er beslutningsmatrisen basert på reelle feltdata:
Effektnivå Anbefalt materiale Termisk ledningsevne Forventet levetid40W-100WStandard aluminium MCPCB (1-2 W/m·K)1-2 W/m·K30.000-50.000 timer100W-200WHøyytelsesaluminium (3-5 W/m·K) W/m·K50.000-70.000 timer200W-300W+Premium-aluminium (5-9 W/m·K) eller kobberkjerne5-9+ W/m·K70.000-100.000 timer
Hvorfor aluminium over FR4 for høy effekt:Et 200W plantelys genererer betydelig varme. FR4 har termisk ledningsevne på kun 0,3-0,5 W/m·K, fungerer som en isolator. LED-koblingstemperaturen vil overstige 100°C i løpet av minutter, noe som forårsaker rask lumenforringelse (30-50 % tap innen 6 måneder).
Keramisk PCBA alternativ:For ekstrem pålitelighet eller når PCB-størrelsen er sterkt begrenset (høy effekttetthet >3 W/cm²), eliminerer keramiske substrater (aluminiumoksyd eller aluminiumnitrid) det dielektriske laget fullstendig, og oppnår 20-200+ W/m·K. Imidlertid er kostnadene 3-5 ganger høyere enn MCPCB i aluminium.
Bunnlinjen for de fleste kommersielle dyrkere:Høyytelses MCPCB i aluminium (5 W/m·K) gir den beste balansen mellom kostnader og pålitelighet for 200W+ armaturer.
Q2: Hvordan beregner jeg den nødvendige kobbervekten for min plantelette PCBA for å forhindre sporoveroppheting?
EN:Bruk IPC-2221-formelen med disse hagebruksspesifikke retningslinjene. Sporoveroppheting er en vanlig feilmodus i plantelys med høy effekt.
Trinn 1 – Bestem din maksimale strøm per sporing:
For et typisk 100W plantelys ved 48V: Strøm = 100W / 48V = 2,08A per streng
Trinn 2 - Velg tillatt temperaturøkning (ΔT):
- 10°C stigning:Konservativ for 50 000+ timers levetid (anbefalt for kommersielle)
- 20°C stigning:Akseptabelt for forbrukerklasse
- 30°C stigning:Høy risiko --- spor vil svekke loddeforbindelser over tid
Trinn 3 - Velg kobbervekt basert på strøm:
Gjeldende1 oz kobber nødvendig bredde (ΔT=20°C)2 oz kobber nødvendig bredde (ΔT=20°C)Anbefaling1A30 mils (0,76 mm)15 mils (0,38 mm)1 oz akseptabelt2A70 mils (1,78 mm) 39 mils A20 mils foretrukket (3,05 mm)60 mils (1,52 mm)2 oz minimum5A220 mils (5,59 mm)110 mils (2,79 mm)3 oz anbefales
Trinn 4 - Beregn ved å bruke den forenklede formelen (for eksterne spor, 2 oz kobber):
Bredde (mils) = Strøm (Ampere) × 35 (for ΔT=20°C)
Eksempel for 2,08A: 2,08 × 35 = 73 mils (1,85 mm) minimumsbredde
Legger til 20 % sikkerhetsmargin:73 × 1,2 = 88 mils (2,23 mm)
Profesjonell anbefaling for planting av lys PCBEN:
- Bruk minimum 2 oz kobberfor alle spor som bærer >1A
- Bruk 3 oz kobberfor spor som bærer >3A eller når tavleplassen er begrenset
- Legg til loddemaskeåpningpå høystrømspor --- ekstra loddemetall øker strømkapasiteten med 20-40 %
Bekreftelsesmetode:Etter prototypemontering, mål sporingstemperaturen med et infrarødt kamera ved full belastning. Hvis noen spor overstiger 70°C, øk kobbervekten eller utvide sporet.
Q3: Hva forårsaker ujevn lyseffekt eller flimring i plantelys PCBA, og hvordan fikser jeg det?
EN:Ujevn lyseffekt og flimring er vanligvis forårsaket avstrømmisforhold mellom parallelle LED-strengerellerutilstrekkelig bulkkapasitans. Her er diagnosesekvensen:
Grunnårsak 1 - Gjeldende misforhold i parallelle strenger (mest vanlig):
Når flere LED-strenger er koblet parallelt til en enkelt konstantstrømdriver, vil små forskjeller i fremspenning (Vf) føre til at en streng trekker mer strøm enn andre. Den varmeste strengen trekker mest strøm, varmes opp ytterligere (Vf synker med temperaturen), og trekker enda mer strøm --- termisk løping.
Løsning:
- Bruk enseparat konstantstrømdriver per streng(foretrukket for høy effekt)
- Eller legg tilbalanserende motstander(0,5-2Ω) i serie med hver streng for å utjevne strømmen
- Motstandseffekt: P = I² × R (f.eks. 1A² × 1Ω = 1W motstand)
Grunnårsak 2 - Utilstrekkelig bulkkapasitet ved driverutgang:
Pulsbreddemodulert (PWM) dimming skaper synlig flimmer hvis utgangskapasitansen er for liten. LED-strømmen stiger og synker med hver PWM-syklus.
PWM Frekvens Minimum Bulk Kapasitans Flimring Synlighet100-200 Hz1000µF+Synlig for folk flest500-1000 Hz470µFFlicker kan detekteres av noen1000-4000 Hz100µFGenerelt flimmerfritt>4000 Hz flimmer ikke nødvendig
Fastsette:Legg til 100-470µF elektrolytisk kondensator over LED-utgangen, pluss 10µF keramisk kondensator for høyfrekvent filtrering.
Grunnårsak 3 - Dårlige loddeforbindelser på LED-tilkoblinger:
En sprukket eller kald loddeforbindelse på en LED-pute skaper intermitterende forbindelse. LED-lampen kan flimre, dempe eller fullstendig svikte når brettet varmes opp og avkjøles.
Deteksjonsmetode:
- Bank lett på hver LED med et plastverktøy mens lyset går
- Hvis det oppstår flimring, flyt loddeforbindelsen på nytt
- For SMT-lysdioder, inspiser under forstørrelse for sprekker rundt puten
Grunnårsak 4 - Utilstrekkelig sporbredde som forårsaker spenningsfall:
Lange, smale spor på strenger med høy effekt skaper spenningsfall. Lysdiodene i enden av sporet mottar mindre strøm enn de nær driveren.
Fastsette:
- Beregn spenningsfall: V_drop = I × R_trace
- For en 2A-streng på en 100mil (2,54 mm) 1oz spor over 24 tommer: R ≈ 0,24Ω, V_drop ≈ 0,48V
– Dette kan være akseptabelt. For V_drop >0,5V, øk sporbredden eller bruk 2oz kobber
Rask validering:Mål spenningen ved den første LED og siste LED i hver streng. Hvis forskjellen overstiger 0,3V, oppgrader sporingsdesign.
Sjekkliste for produksjonstesting for planting av lys PCBA
Før du godkjenner en plantelys PCBA for masseproduksjon, verifiser disse fem testene:
| Test | Metode | Kriterier for bestått/ikke bestått |
|---|---|---|
| Spektral utgang | Integrerende sfære eller spektrometer | Bølgelengdeavvik ≤±5nm fra målet |
| Termisk ytelse | IR-kamera etter 1 time ved full last | Ingen punkt >70°C; LED-puter <60°C |
| Gjeldende saldo | Mål strøm i hver parallell streng | Avvik mellom strenger <5 % |
| Fuktighetsmotstand | 85 % RF ved 40°C i 48 timer, drevet | Ingen korrosjon, ingen flimmer, ingen feil |
| Levetidsbekreftelse (akselerert) | 85°C/85 % RF, 1000 timer (THB-test) | Lumen avskrivning <10 % |
For kommersielle bestillinger:Be om PPAP-dokumentasjon (Production Part Approval Process) inkludert termiske bilderapporter og spektrale verifikasjonsdata.
Sammendrag: Pålitelig plantelys PCBA-sjekkliste
Designelement Krav PCB-materialeAluminium MCPCB (1-9 W/m·K) for de fleste; FR4 kun for lav effekt (<30W)Kobbervekt2 oz minimum for strømspor; 1 oz for signalThermal management9+ termiske vias per LED; TIM mellom PCBA og heatsink; overflatetemperatur <60°CSpektrumkontroll Rød (660nm), blå (450nm); forhold basert på avling; strømavvik <±2% DrivertopologiKonstant strøm per streng; separate driverkanaler for spektruminnstilling FuktbeskyttelseKonform belegg (akryl eller silikon); ENIG overflatefinish; forseglede kontakter Strømbalansering Separate drivere eller balanseringsmotstander for parallelle strenger Sertifiseringer RoHS, UL (for kommersielle inventar) Testing Spektral, termisk, strømbalanse, fuktighetsmotstand, THB akselerert aldring
En pålitelig plantelys PCBA kombinerer riktig termisk styring (aluminium MCPCB, 2+ oz kobber, termiske vias), presis spektrumkontroll (konstant strømdrift, bølgelengdeavvik ≤±5nm) og miljøvern (konformt belegg, forseglede kontakter). De vanligste feltfeilene --- ujevn lyseffekt, flimring og for tidlig LED-feil --- kan spores til utilstrekkelig termisk design eller strømmisforhold mellom parallelle strenger. Prioriter 2 oz kobber, separate konstantstrømdrivere per kanal, og termisk valideringstesting for å oppnå 50 000+ timers drift i kommersielle vekstmiljøer.
